Antenna QuMax per Teltonika RUTM52

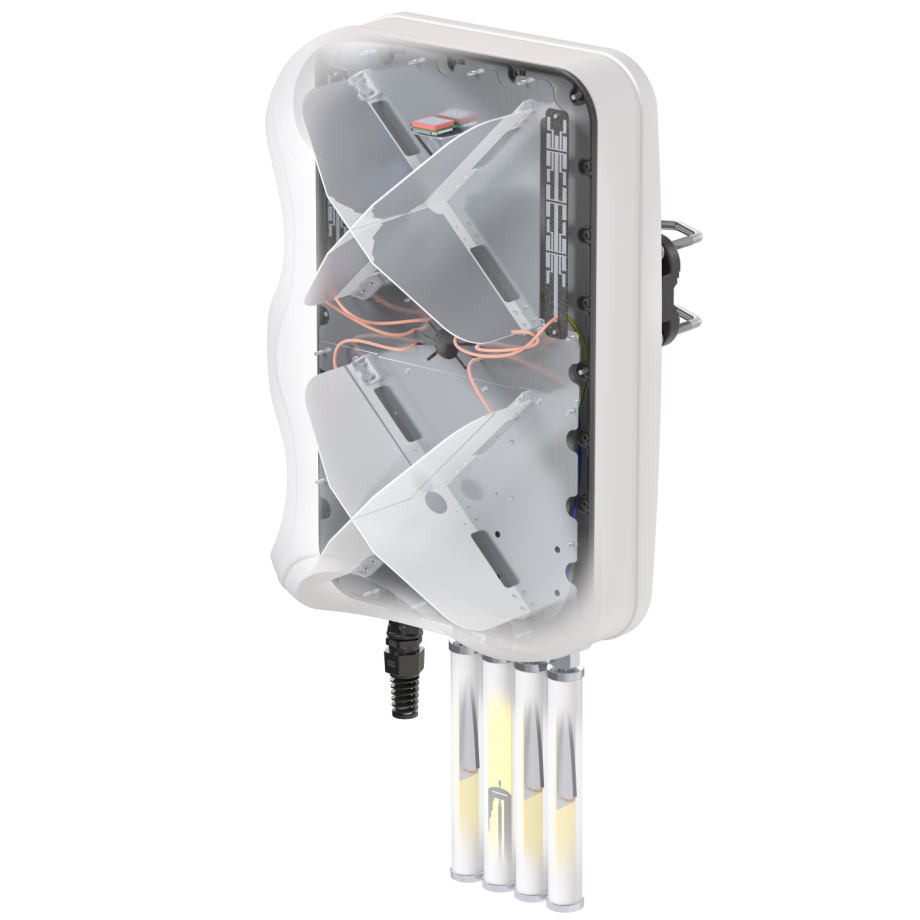

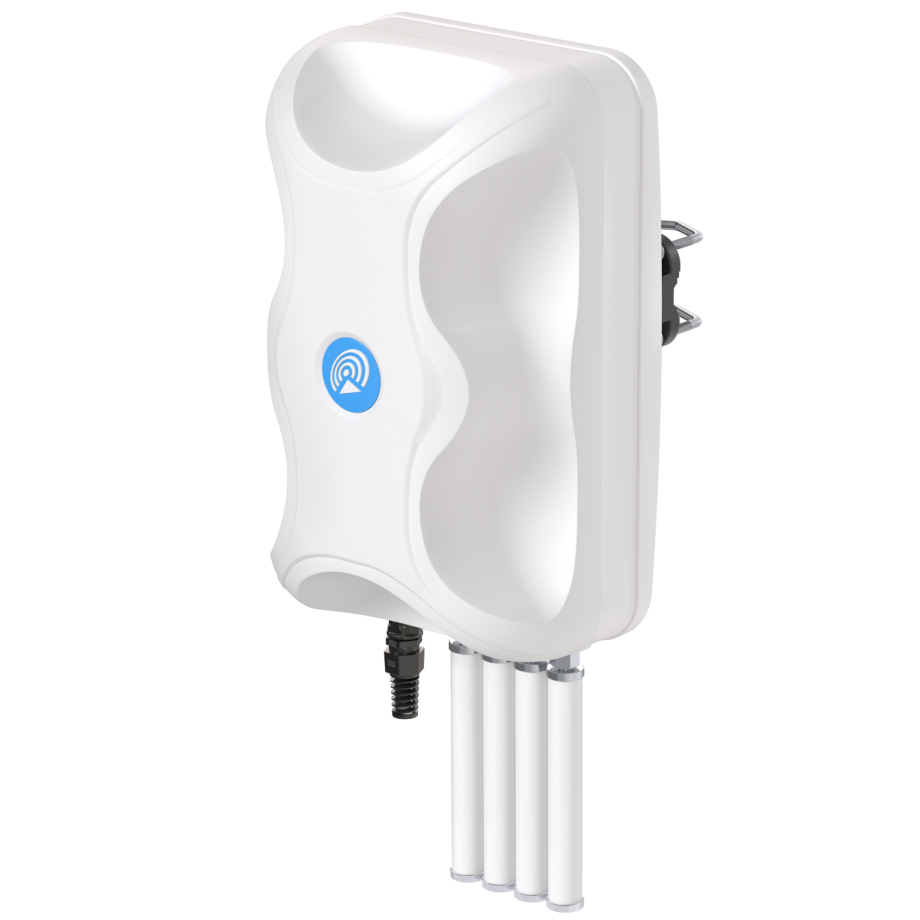

QuMax per Teltonika RUTM52 è una soluzione antenna all-in-one per esterni che combina sistemi di antenna con uno spazio dedicato all'installazione del Teltonika RUTM52 all'interno dello stesso alloggiamento. Integra antenne direzionali multibanda 5G/LTE, un'antenna omnidirezionale 5G/LTE, un'antenna omnidirezionale Wi-Fi 6E e un GPS in un unico involucro. Questo design è pensato per creare una configurazione esterna completa per applicazioni di comunicazione wireless senza separare il router dal gruppo antenna. Il prodotto è progettato per diversi ambienti di implementazione, tra cui trasporti pubblici, energia, IoT minerario, installazioni urbane e località rurali. La copertura direzionale 5G/LTE aiuta a concentrare la ricezione verso una sorgente di segnale, mentre le antenne omnidirezionali integrate supportano una copertura circostante più ampia dove è utile un diagramma di radiazione omnidirezionale.

Il supporto Wi-Fi 6E estende la capacità wireless su entrambe le bande Wi-Fi a 2,4 GHz e 5,0–7,125 GHz, consentendo all'involucro di supportare i moderni requisiti delle antenne Wi-Fi insieme alla connettività mobile. Il sistema di antenne copre ampie gamme di frequenze cellulari da 617 MHz fino a 6,0 GHz, con supporto per numerose bande LTE e 5G. Il guadagno dell'antenna direzionale raggiunge i 7 dBi nelle gamme cellulari indicate, mentre l'antenna Wi-Fi raggiunge i 7,5 dBi. Questa combinazione rende l'unità adatta per installazioni che richiedono funzioni di antenna cellulare, Wi-Fi e GPS in un unico dispositivo per esterni.

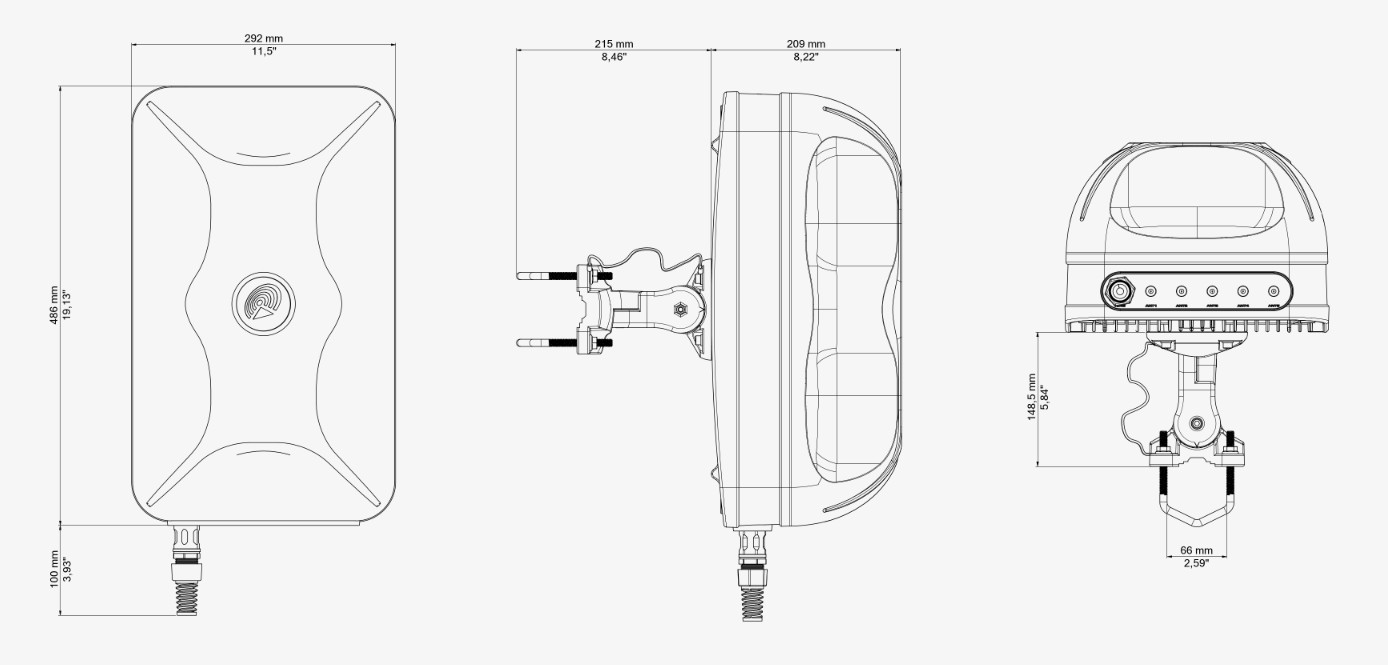

QuMax è realizzato con un alloggiamento per esterni con grado di protezione IP68, progettato per l'uso in condizioni climatiche difficili. L'alloggiamento è realizzato con materiali quali ABS, alluminio, PTFE e fibra di vetro, combinando la protezione ambientale con una struttura adatta al montaggio all'aperto. Il suo intervallo di temperatura di funzionamento da -40 °C a 80 °C consente l'installazione in luoghi esposti sia al freddo che alle alte temperature, mentre l'involucro da 486,0 x 292,2 x 105,6 mm offre spazio per gli elementi dell'antenna integrata e l'area di installazione del Teltonika RUTM52. L'involucro è progettato per il montaggio su palo e supporta diametri da 25 a 66 mm, rendendolo adatto ai comuni punti di installazione all'aperto.

La coppia di serraggio specificata per l'involucro aiuta a garantire un montaggio sicuro durante l'installazione, mentre il connettore di tipo RJ45 supporta l'approccio di cablaggio utilizzato dall'unità. Il supporto PoE passivo consente di semplificare la pianificazione delle connessioni di alimentazione e dati laddove si utilizza questo metodo di alimentazione. Il set di antenne è abbinato al concetto di installazione del router, contribuendo a ridurre il numero di componenti esterni separati. Le antenne cellulari direzionali utilizzano la polarizzazione X con un'ampiezza del fascio dichiarata di 80°/80° ±15°, mentre le antenne cellulari omnidirezionali e Wi-Fi utilizzano la polarizzazione verticale con un'ampiezza del fascio di 360°/25° ±5°. Questi modelli di antenna consentono al prodotto di combinare una ricezione cellulare focalizzata con funzioni di copertura omnidirezionale all'interno di un unico involucro esterno resistente alle intemperie.
