QuMax Omni per TRB500 – Box antenna LTE da esterno con GPS, IP67 e antenna direzionale ad alto guadagno

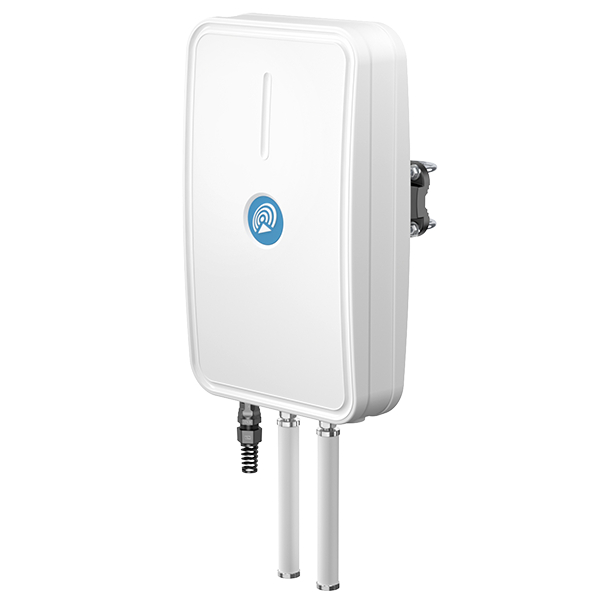

QuMax per Teltonika RUTX09 è un alloggiamento integrato per antenna da esterno che riunisce in un’unica unità un’antenna direzionale LTE multibanda ad alta potenza, un’antenna GPS incorporata e lo spazio necessario per l’installazione di un router Teltonika RUTX09. Il prodotto è compatibile anche con il modello RUTM09, consentendo di utilizzare lo stesso concetto di alloggiamento con entrambi i modelli di router supportati. Collocando il router e le antenne all’interno di un unico alloggiamento con grado di protezione IP67, il sistema crea un’installazione esterna “tutto in uno” in cui il dispositivo di comunicazione e il sistema di antenne sono installati insieme anziché come componenti separati. L’antenna LTE direzionale è progettata per connessioni a lunga distanza con una stazione base.

Ciò la rende adatta per installazioni fisse in cui l’antenna può essere orientata verso la fonte del segnale per migliorare la ricezione nella direzione richiesta. È progettata per l’uso in ambienti industriali in cui è necessaria un’antenna LTE direzionale più potente per la connettività esterna. L’antenna opera nelle bande di frequenza 694–960 MHz, 1,7–2,2 GHz e 2,2–2,7 GHz, supportando diverse bande LTE e alcune bande relative al 5G. Il guadagno raggiunge i 6 dBi a seconda della banda di frequenza, mentre il rapporto frontale/posteriore superiore a 8 dB contribuisce a concentrare le prestazioni dell’antenna nella direzione selezionata e a ridurre la ricezione proveniente da dietro l’antenna.

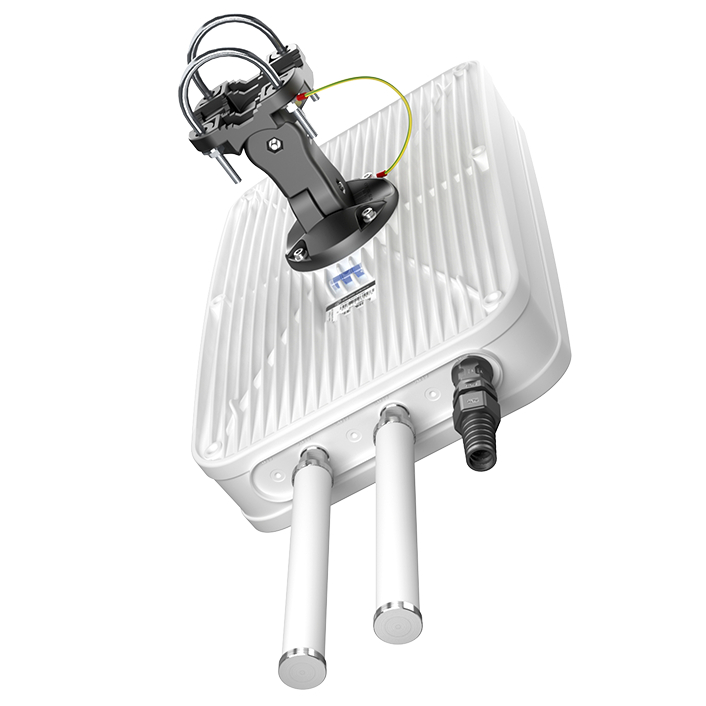

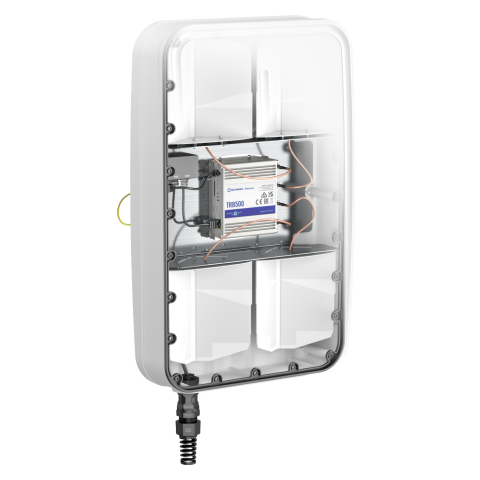

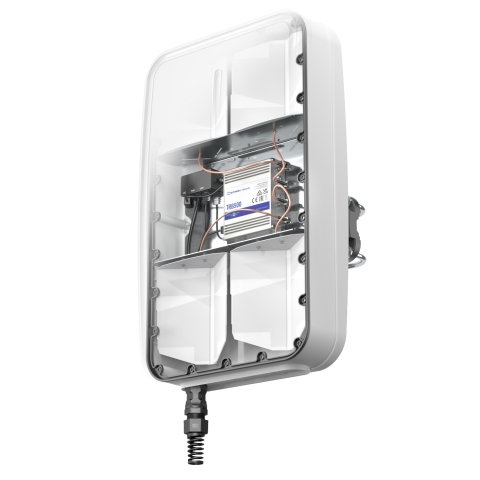

L’involucro è progettato per il funzionamento all’aperto e integra il router Teltonika compatibile insieme al sistema di antenna all’interno di un unico alloggiamento protetto. Il grado di protezione IP67 ne consente l’impiego in condizioni climatiche estreme, mentre l’intervallo di temperatura di funzionamento compreso tra -40 °C e 80 °C permette l’installazione sia in ambienti esterni freddi che caldi. L’alloggiamento è realizzato in ABS, alluminio, PTFE e fibra di vetro, combinando materiali adatti a un involucro per antenna da esterno resistente. L’installazione è supportata su pali con diametri compresi tra 25 e 66 mm, rendendo il sistema adatto alle comuni strutture di montaggio all’aperto.

Con dimensioni di 272 x 276 x 96 mm e un peso di 1,8 kg, l’alloggiamento rimane compatto pur offrendo spazio interno sufficiente per il router compatibile. La coppia di serraggio raccomandata per l’alloggiamento è di 0,6–0,8 Nm, aiutando gli installatori ad applicare un intervallo di serraggio appropriato durante il montaggio. Il connettore RJ45 supporta la connessione di rete cablata attraverso l’alloggiamento, mantenendo l’installazione organizzata all’interno di un’unica unità esterna. L’antenna LTE utilizza polarizzazione verticale e un’impedenza di 50 Ω. La sua ampiezza di fascio di 90° su entrambi i piani, con una tolleranza dichiarata di ±30°, riflette il suo design direzionale e supporta un allineamento mirato verso l’area di copertura selezionata. L’antenna GPS integrata aggiunge la funzionalità di posizionamento senza richiedere un’antenna GPS esterna separata, completando la configurazione del router da esterno e dell’antenna in un unico alloggiamento.
