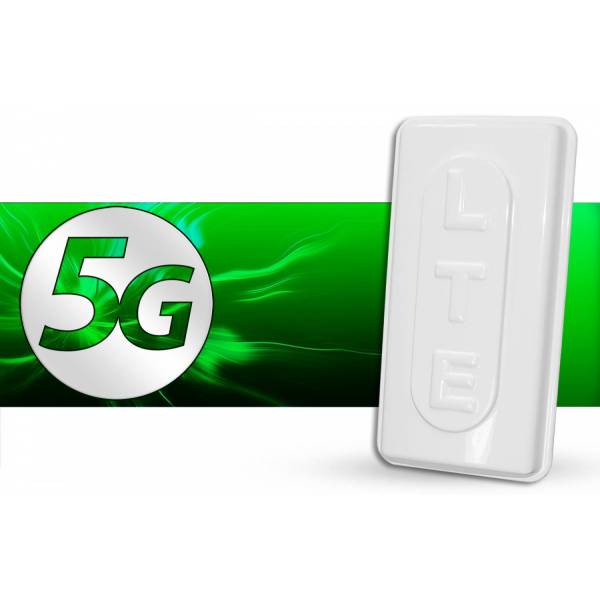

Antenna pannello outdoor 5G MIMO LTE 3,4–3,8 GHz, 16 dBi, direzionale

DUAL-LTE è un’antenna direzionale a pannello per installazioni 5G NR da esterno operanti nella banda 3,4–3,8 GHz. La struttura a pannello concentra il segnale radio in un’area di copertura definita, anziché distribuirlo in tutte le direzioni, rendendo particolarmente importanti il posizionamento e l’orientamento durante l’installazione. L’antenna offre un guadagno di 16 dBi, contribuendo a indirizzare il collegamento verso la zona da coprire. L’ampiezza del fascio dichiarata, pari a 37° sul piano verticale e 35° su quello orizzontale, fornisce agli installatori un riferimento chiaro sulla direttività del segnale nei due piani, utile per pianificare l’allineamento, scegliere il punto di montaggio e orientare la copertura verso l’area prevista della rete.

L’antenna utilizza una configurazione MIMO con due connettori RF N femmina. In questo modo mette a disposizione due collegamenti antenna separati per apparecchiature 5G compatibili, integrando entrambi i percorsi RF in un unico pannello da esterno. L’impedenza di 50 ohm è adatta all’interfaccia RF indicata, mentre un VSWR inferiore a 1,5 descrive il livello di adattamento dell’antenna nella banda di frequenza supportata. Nel complesso, queste caratteristiche rendono DUAL-LTE adatta a installazioni 5G fisse che richiedono un’antenna direzionale, due connessioni RF e una geometria di copertura chiaramente definita. Il prodotto è identificato dal codice DUAL-LTE e dall’EAN/GTIN 0708747437591, così da distinguere con precisione il modello durante l’acquisto e la pianificazione dell’installazione.

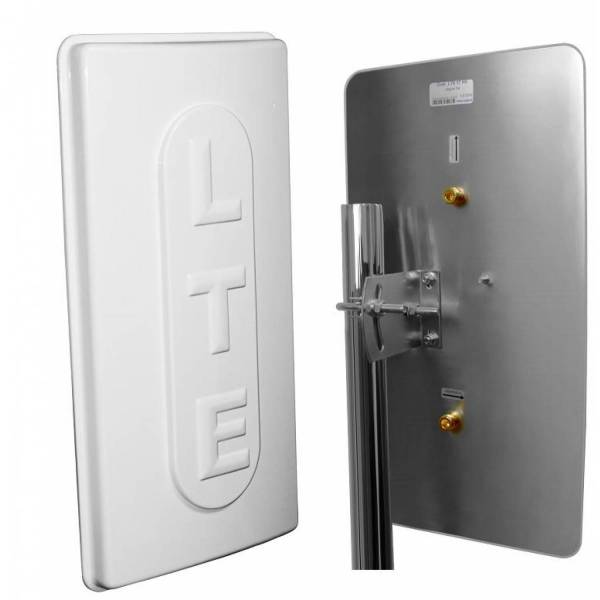

DUAL-LTE è destinata al montaggio su palo in ambienti esterni. Il pannello misura 320 × 170 × 50 mm e pesa 0,6 kg, dati che consentono di valutare lo spazio necessario e il carico applicato alla struttura di supporto. Il formato compatto facilita un’installazione ordinata, mantenendo al tempo stesso un orientamento direzionale ben definito. Essendo progettata per l’uso all’aperto, la posizione di montaggio deve offrire un’installazione libera da ostacoli lungo la direzione prevista del segnale e consentire di orientare correttamente il pannello in base agli angoli di copertura verticale e orizzontale richiesti. Questo permette di pianificare con maggiore precisione l’installazione prima del fissaggio definitivo.

La temperatura operativa supportata è compresa tra -30 °C e +75 °C, permettendo l’impiego dell’antenna in un’ampia varietà di condizioni ambientali. La resistenza dichiarata a velocità del vento fino a 200 km/h rappresenta inoltre un parametro importante per installazioni su palo esposte, dove la stabilità meccanica è essenziale. Questi limiti ambientali definiscono le condizioni di utilizzo dell’antenna e devono essere valutati insieme al tipo di palo, agli elementi di fissaggio e al luogo di installazione scelto. Dimensioni, peso, intervallo di temperatura e resistenza al vento offrono quindi riferimenti pratici per verificare se la struttura di supporto e il sito previsto siano adatti a questa antenna direzionale 5G.
