Antenna direzionale StarterDish 27 dBi Waveguide – Parabola CPE ad alto guadagno

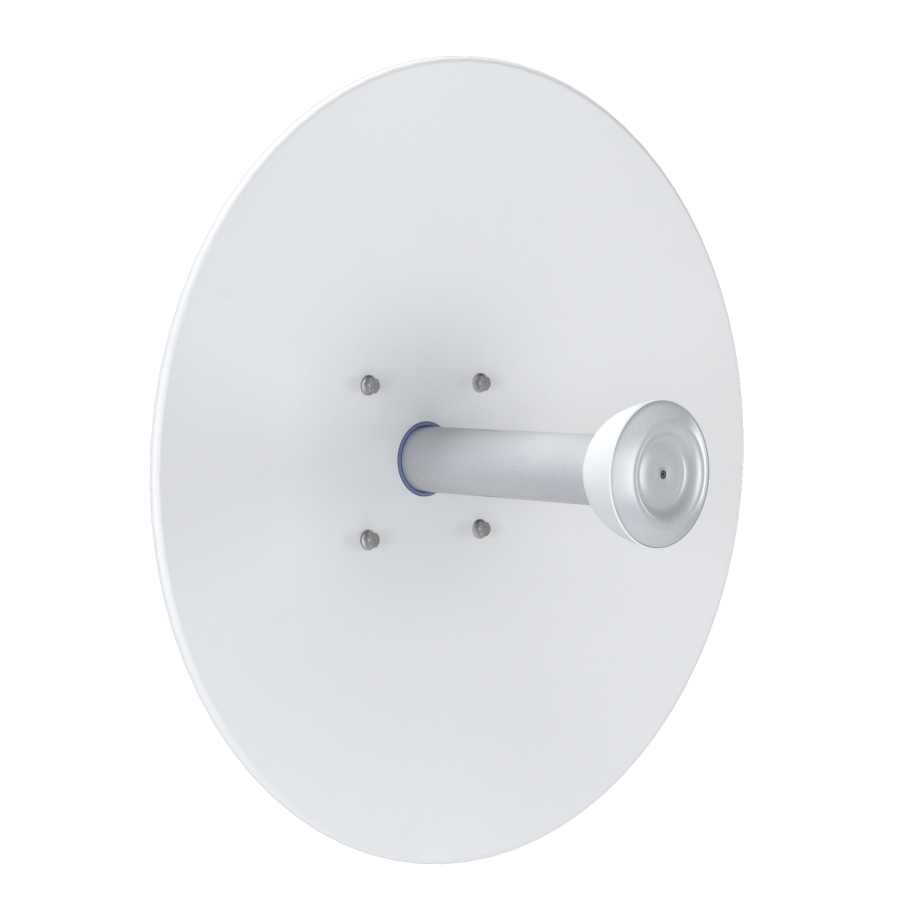

La RF elements StarterDish 27 UM è un’antenna parabolica direzionale per applicazioni CPE, che combina un elevato guadagno con un diagramma di radiazione concentrato per i collegamenti wireless nella banda dei 5 GHz. Opera nell’intervallo di frequenze da 5150 a 5950 MHz, offre un guadagno di 27 dBi e utilizza un riflettore parabolico per concentrare la radiazione in una direzione specifica. La direttività del fascio richiede particolare attenzione durante l’installazione, soprattutto quando si orienta l’antenna verso il collegamento radio desiderato. Con un’ampiezza del fascio di 6° a −3 dB, sia in azimut sia in elevazione, per entrambe le polarizzazioni orizzontale e verticale, l’antenna presenta un diagramma di radiazione ben focalizzato. Il rapporto fronte-retro minimo di 33 dB indica inoltre la differenza tra la radiazione nella direzione principale e quella emessa posteriormente al riflettore.

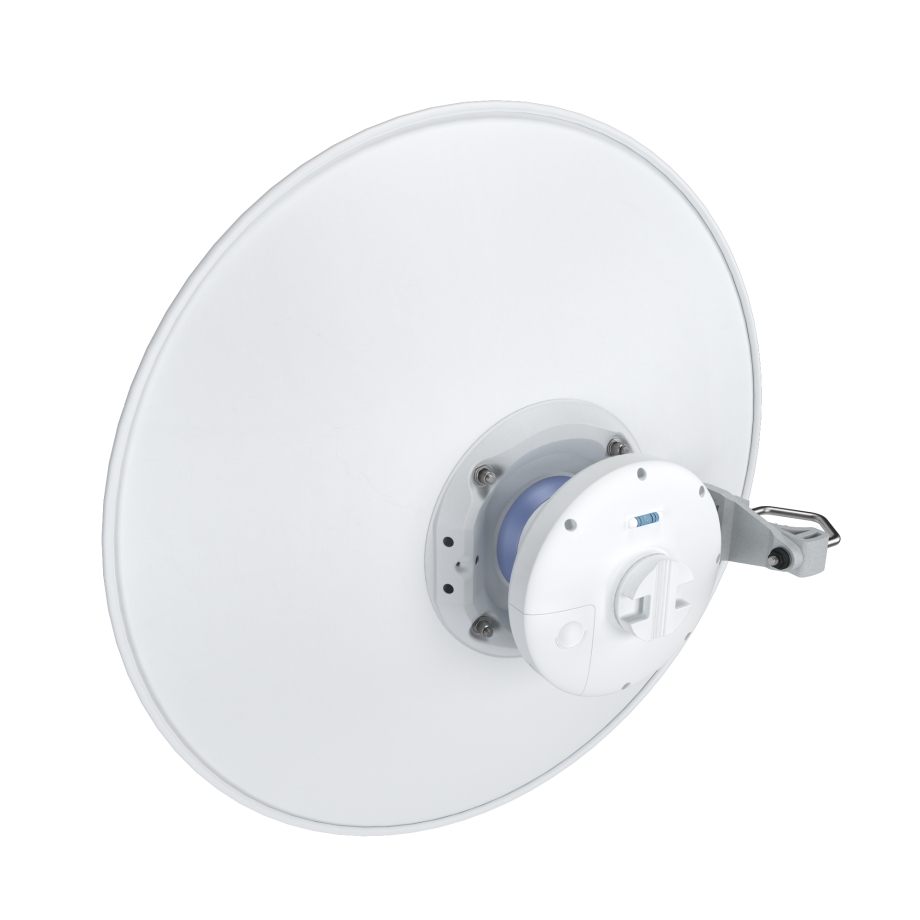

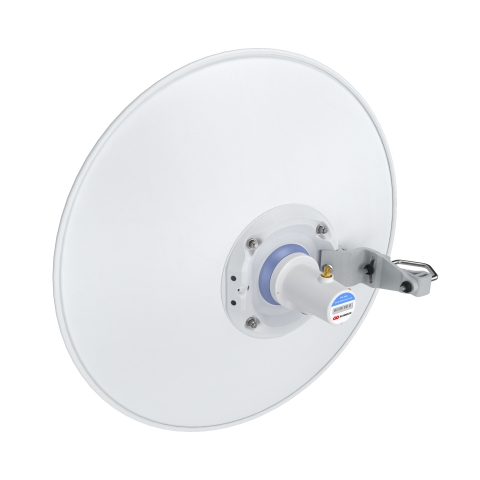

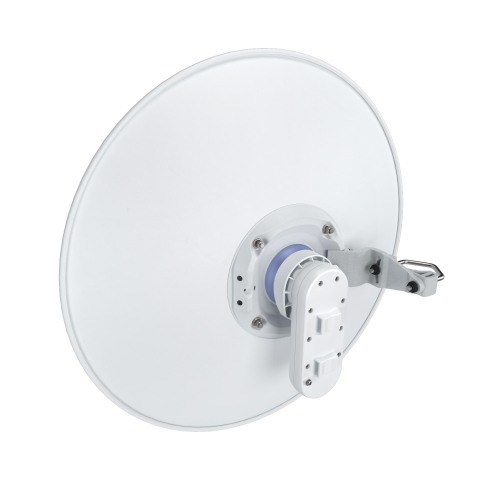

La StarterDish 27 UM si collega alle apparecchiature radio compatibili tramite una porta a guida d’onda, anziché utilizzare un tradizionale connettore coassiale per antenna. Tra le piattaforme compatibili figurano RF elements StarterAdapter SMA, Mimosa C5x e i dispositivi Ubiquiti PrismStation 5AC, IsoStation 5AC e IsoStation M5. Questa compatibilità permette di scegliere tra diverse soluzioni espressamente supportate per l’abbinamento dell’antenna alle apparecchiature radio. La porta a guida d’onda e il riflettore direzionale costituiscono gli elementi fondamentali della configurazione, mentre la piattaforma wireless compatibile scelta determina quale dispositivo radio utilizzare insieme all’antenna. La StarterDish 27 UM rappresenta quindi una soluzione per installazioni CPE in cui la direttività del segnale e la compatibilità con le apparecchiature radio sono criteri essenziali nella scelta del prodotto.

La StarterDish 27 UM combina un riflettore in alluminio con una struttura progettata per l’installazione all’aperto. Il peso contenuto e la facilità di assemblaggio semplificano la preparazione dell’antenna per il montaggio, mentre il grado di protezione IP65 indica il livello di protezione dell’involucro dagli agenti esterni. Il sistema di fissaggio è compatibile con pali di diametro compreso tra 20 e 55 mm; il produttore consiglia di utilizzare un palo con diametro il più vicino possibile a 55 mm. Una volta installata, l’antenna può essere regolata meccanicamente in elevazione di ±15°, consentendo di perfezionare l’orientamento verticale verso il collegamento radio desiderato. Questa possibilità di regolazione è particolarmente importante in presenza di un fascio direzionale stretto, poiché il posizionamento accurato è parte integrante del corretto orientamento dell’antenna.

L’antenna funziona a temperature comprese tra −35 °C e +55 °C ed è progettata per resistere a velocità del vento fino a 160 km/h. Queste caratteristiche sono importanti nella pianificazione delle installazioni all’aperto e nella valutazione delle condizioni presenti nel punto di montaggio. La struttura comprende plastica ABS resistente ai raggi UV, alluminio, acciaio, acciaio zincato ed elementi di fissaggio in acciaio inox. Tuttavia, in ambienti particolarmente aggressivi, come le zone costiere o i luoghi esposti ai fumi dei camini, alle emissioni degli stabilimenti chimici o all’attività vulcanica, il corpo dell’antenna può subire fenomeni di ossidazione prematura. Per installazioni in queste condizioni, RF elements consiglia invece le antenne della gamma UltraDish. È quindi opportuno considerare questa differenza nella scelta delle apparecchiature destinate a luoghi in cui l’esposizione ambientale potrebbe compromettere nel tempo le condizioni dell’antenna.
