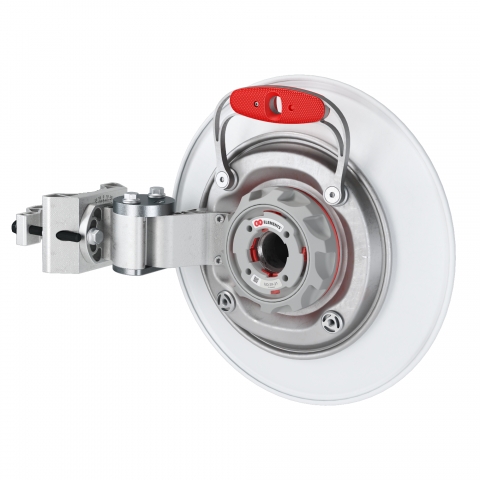

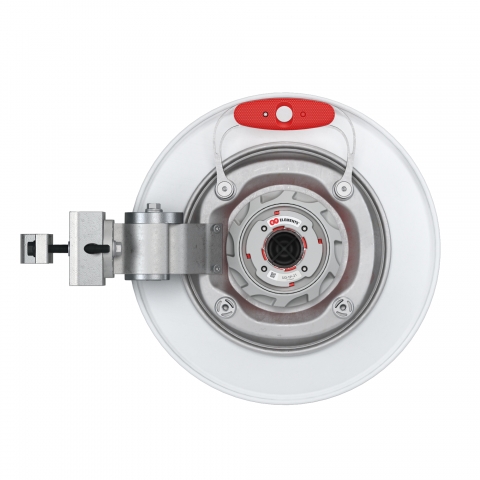

Antenna direzionale UltraDish 21 dBi, TwistPort, confezione da 2 | Alto guadagno wideband 5,18-6,4 GHz

La serie RF elements UltraDish TP comprende antenne paraboliche direzionali progettate per applicazioni con moduli di abbonato. Operano nella gamma di frequenze da 5180 a 6775 MHz e combinano una radiazione concentrata con lobi laterali ridotti e un guadagno stabile sia in polarizzazione orizzontale che verticale. Queste caratteristiche contribuiscono a mantenere affidabili le comunicazioni wireless, concentrando il segnale nella direzione desiderata e limitando l'irradiazione al di fuori del lobo principale. La serie comprende versioni con valori di guadagno e ampiezze del fascio differenti, consentendo di scegliere l'antenna in base alla copertura direzionale richiesta. Entrambe le versioni utilizzano un riflettore in alluminio, progettato per mantenere una forma uniforme e contenere il peso dell'antenna. Il riflettore e le sue caratteristiche di direttività costituiscono la base del progetto UltraDish TP, mentre le due versioni condividono la stessa gamma di frequenze operative e il medesimo sistema di connessione.

Un elemento distintivo della serie UltraDish TP è l'interfaccia a guida d'onda proprietaria TwistPort di RF elements. Questo sistema di aggancio rapido permette di collegare o sostituire dispositivi radio compatibili senza modificare l'antenna. Entrambe le versioni sono compatibili con qualsiasi adattatore TwistPort, così da utilizzare lo stesso sistema di collegamento con diverse configurazioni radio supportate. Anziché ricorrere a una tradizionale connessione coassiale, l'interfaccia TwistPort collega le apparecchiature compatibili attraverso una porta a guida d'onda. Questa soluzione risulta particolarmente utile quando è necessario sostituire un dispositivo radio mantenendo la parabola già installata e la sua posizione di montaggio.

La serie UltraDish TP è dotata di un robusto sistema di montaggio progettato per garantire un fissaggio sicuro e consentire la regolazione dell'orientamento all'aperto. La presa migliorata della staffa permette l'installazione su pali con diametro compreso tra 40 e 80 mm; RF elements raccomanda di scegliere un diametro il più vicino possibile a 80 mm. Entrambe le versioni utilizzano lo stesso sistema di montaggio. La staffa consente di regolare l'angolazione del riflettore parabolico per orientarlo verso il collegamento wireless desiderato, rendendo il corretto posizionamento parte integrante dell'installazione. La struttura assicura un fissaggio saldo al palo e permette al tempo stesso di modificare l'orientamento del riflettore. Gli elementi di fissaggio in acciaio inox presentano un rivestimento nero studiato per evitare il grippaggio durante l'installazione, facilitando le operazioni di regolazione mentre l'antenna viene montata.

Entrambe le versioni UltraDish TP impiegano plastica ABS resistente ai raggi UV, policarbonato, alluminio e acciaio inox. Presentano un grado di protezione IP65 e funzionano a temperature comprese tra −40 °C e +60 °C, risultando adatte all'installazione all'aperto nelle condizioni ambientali indicate. La struttura è progettata per resistere a velocità del vento fino a 160 km/h, un aspetto importante nella scelta di posizioni di montaggio particolarmente esposte. Sebbene le due versioni differiscano per dimensioni del riflettore e carico del vento, condividono lo stesso livello di protezione ambientale e gli stessi principi di montaggio. È quindi possibile scegliere l'antenna direzionale più adatta mantenendo criteri uniformi per l'installazione, il fissaggio e il funzionamento all'aperto nell'intera serie UltraDish TP.
