Antenna parabolica direzionale StarterDish 21 dBi per CPE | Waveguide, alta direttività, outdoor

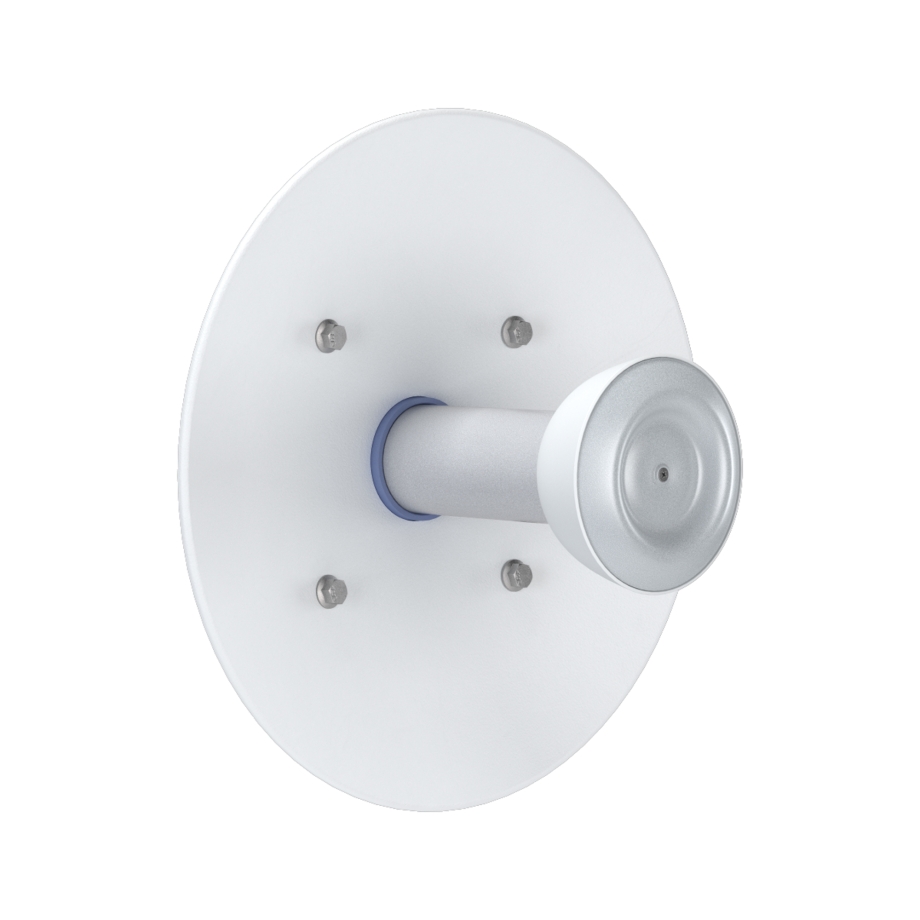

RF elements StarterDish 21 UM è un’antenna parabolica direzionale progettata per applicazioni CPE nella gamma di frequenze da 5150 a 5950 MHz. Con un guadagno di 21 dBi, presenta un diagramma di radiazione concentrato, adatto ai collegamenti wireless che richiedono un orientamento preciso dell’antenna. Il riflettore parabolico concentra l’irradiazione in una direzione ben definita, con un’ampiezza del fascio di 11° sia sul piano azimutale sia su quello verticale, misurata a −3 dB. Questa caratteristica rende particolarmente importante il puntamento durante l’installazione, poiché la parabola deve essere orientata verso il collegamento wireless desiderato. StarterDish 21 UM abbina questa struttura direzionale a un’interfaccia a guida d’onda per il collegamento con apparecchiature wireless compatibili.

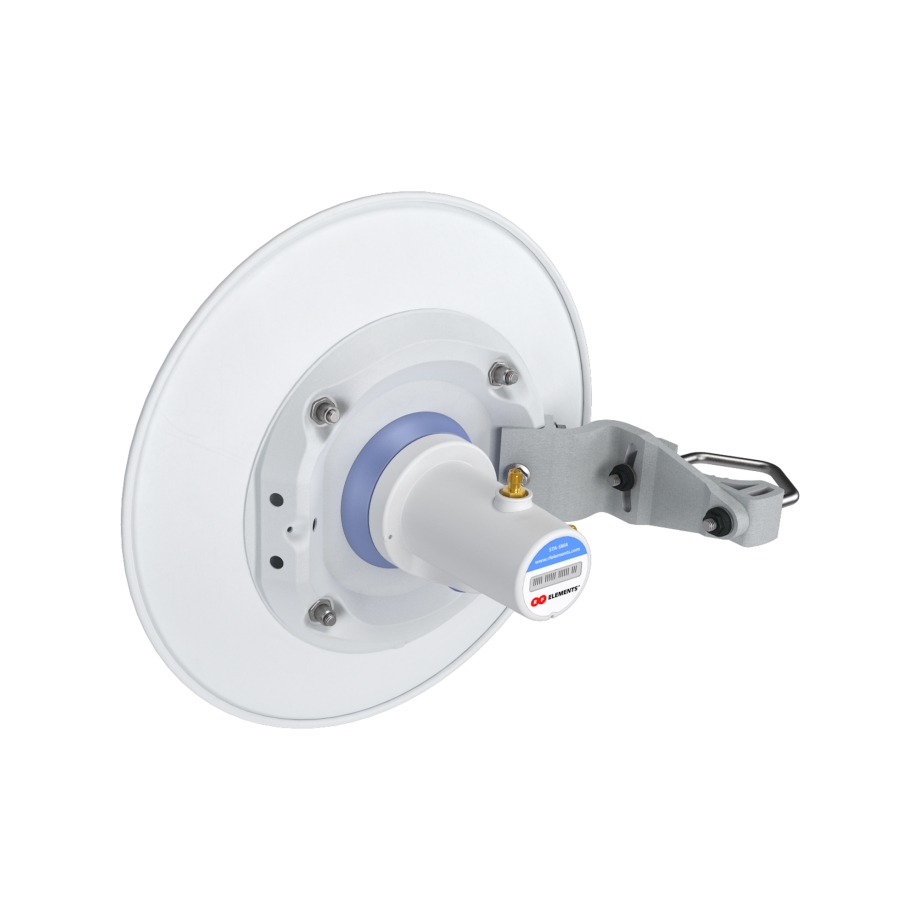

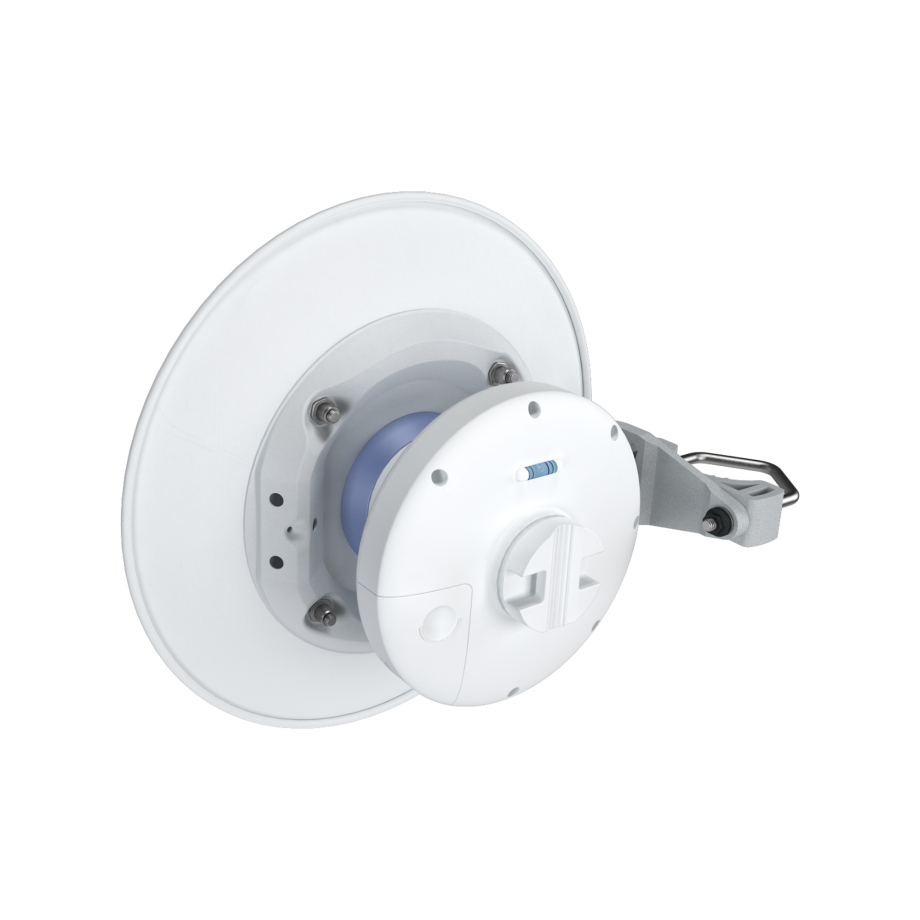

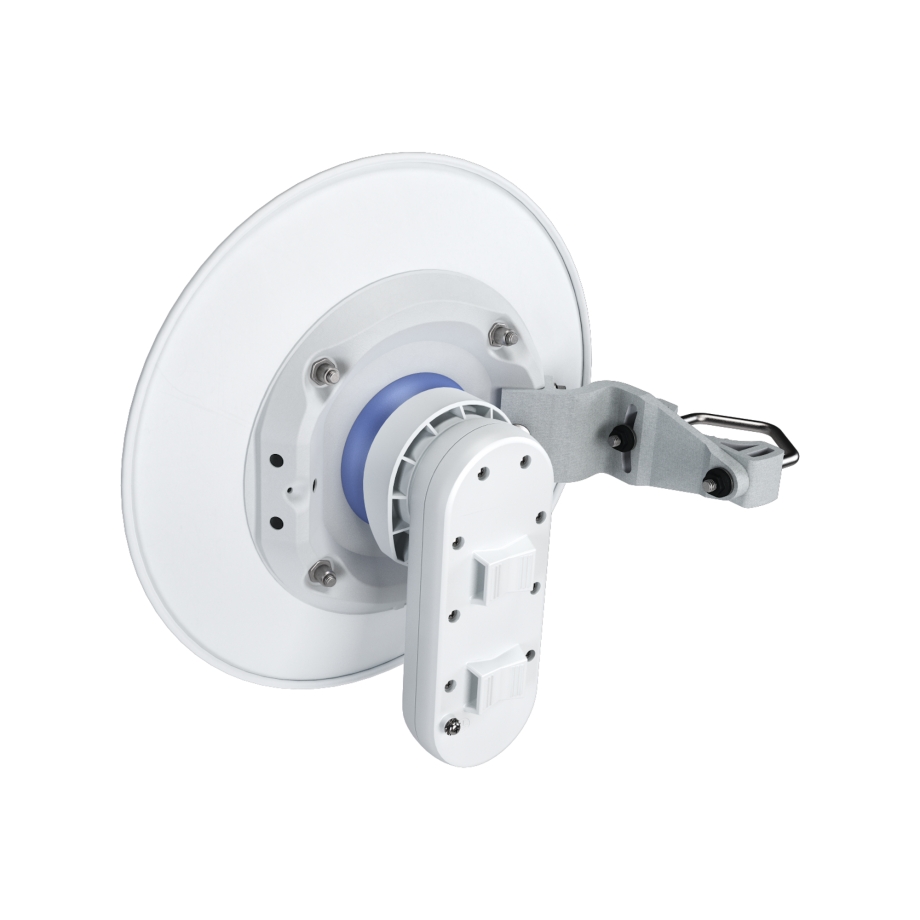

L’antenna è compatibile con diverse piattaforme wireless, tra cui Ubiquiti PrismStation 5AC, IsoStation 5AC e IsoStation M5, oltre a Mimosa C5x. È inoltre compatibile con RF elements StarterAdapter SMA, che costituisce un’ulteriore possibilità di collegamento all’interno del sistema di antenne del produttore. Questa compatibilità consente di utilizzare la stessa parabola con diverse piattaforme wireless supportate, mantenendone le caratteristiche direzionali. Anziché utilizzare un tradizionale collegamento tramite cavo coassiale, StarterDish 21 UM dispone di una porta a guida d’onda. Il prodotto viene fornito in una conveniente confezione da cinque unità, che comprende cinque antenne direzionali identiche per installazioni che ne richiedono l’impiego in più punti.

StarterDish 21 UM è progettata per l’installazione all’aperto e combina un riflettore in acciaio con elementi di fissaggio e un sistema di montaggio regolabile. L’antenna viene assemblata prima dell’installazione e può essere fissata a pali con diametro compreso tra 20 e 55 mm. Il produttore consiglia di scegliere, quando possibile, un palo con diametro vicino a 55 mm. Dopo il montaggio, l’inclinazione verticale può essere regolata di ±15°, consentendo di orientare con precisione la parabola verso il collegamento desiderato. Questa regolazione è particolarmente importante considerando la ridotta ampiezza del fascio, che richiede un puntamento accurato del segnale. Il sistema di fissaggio permette di effettuare le regolazioni necessarie senza intervenire sulla struttura dell’antenna.

La struttura comprende plastica ABS resistente ai raggi UV, alluminio, acciaio, acciaio zincato ed elementi di fissaggio in acciaio inox. Il grado di protezione IP65 e l’intervallo di temperatura operativa da −35 °C a +55 °C definiscono le condizioni ambientali previste per l’utilizzo all’aperto. La struttura è progettata per resistere a velocità del vento fino a 160 km/h, un aspetto importante nella scelta di una posizione di montaggio particolarmente esposta. Tuttavia, le antenne StarterDish non sono consigliate per ambienti particolarmente aggressivi, come le zone costiere, le aree esposte ai gas di scarico dei camini, gli stabilimenti chimici o le zone vulcaniche, dove il corpo dell’antenna potrebbe subire fenomeni di ossidazione precoce. Per queste condizioni, RF elements raccomanda invece le antenne della serie UltraDish.
