QuPS4 Presa e spina di alimentazione da esterno a 4 pin per antenne QuWireless e QuRouter

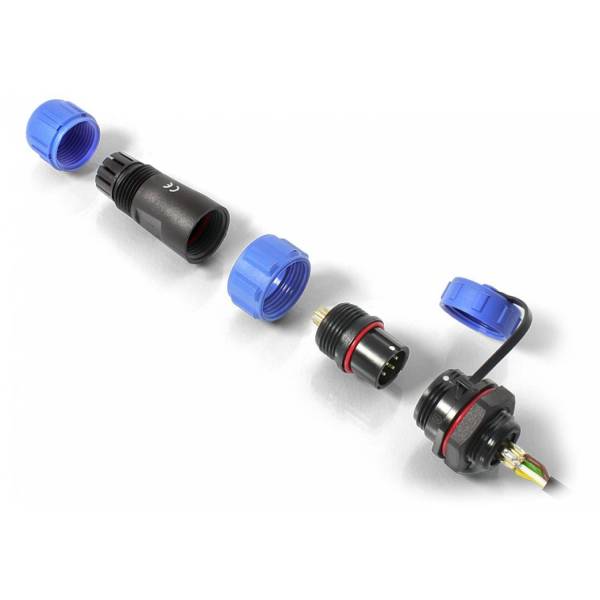

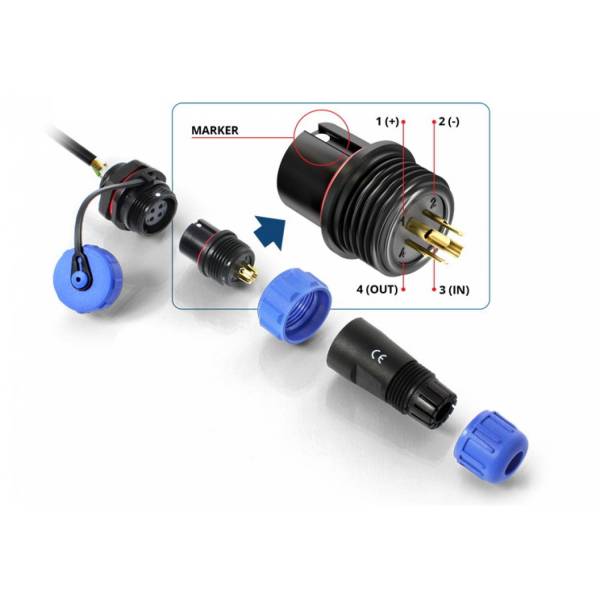

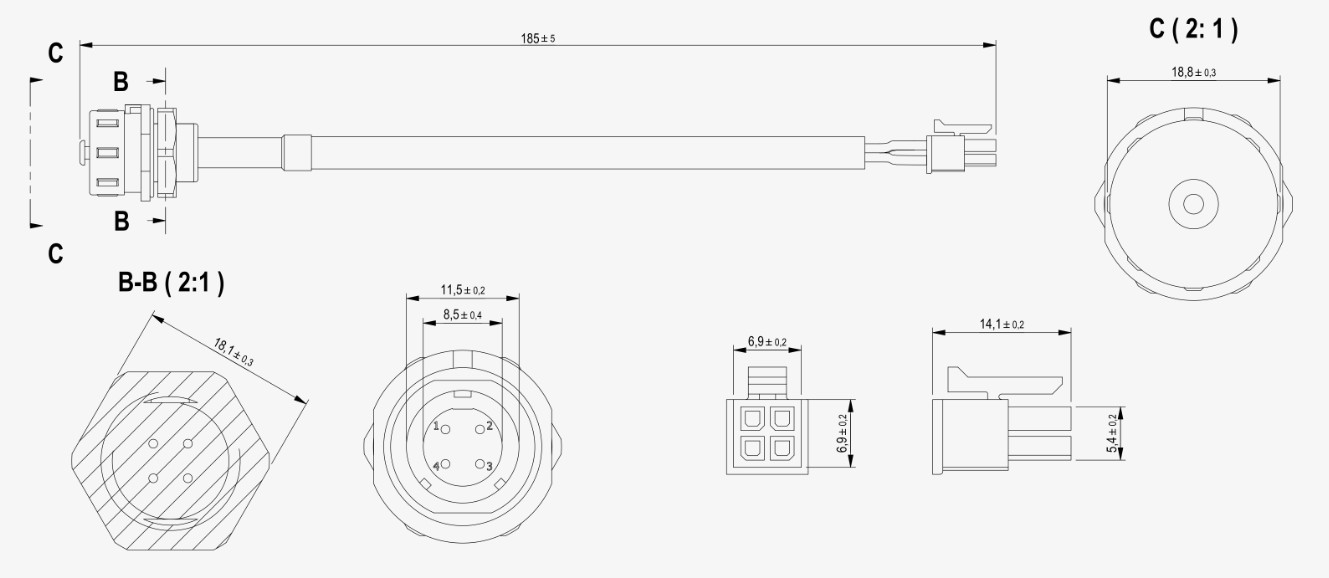

QuWireless QuPS4 è un set impermeabile composto da presa e connettore a 4 pin per l’uso esterno con le antenne QuWireless quando non si utilizza l’alimentazione Passive PoE. Il set consente invece il collegamento diretto a una sorgente di alimentazione DC, facendo transitare alimentazione e dati attraverso la stessa interfaccia a 4 pin. La piedinatura prevede collegamenti separati per alimentazione, massa, ingresso dati e uscita dati, definendo chiaramente il ruolo del sistema all’interno dell’installazione dell’antenna. QuPS4 combina un connettore SP1310/P4I-N a 4 pin con un connettore Micro-Fit 3.0 a 4 pin in configurazione 2x2, collegati tramite un cavo flessibile a quattro conduttori lungo 150 mm. Questa configurazione realizza il collegamento necessario tra l’interfaccia di alimentazione esterna e il connettore interno senza ricorrere alla funzione di alimentazione Passive PoE dell’antenna.

Il connettore esterno offre un grado di protezione IP68 e funziona in un intervallo di temperatura da −25 °C a +70 °C, risultando adatto a installazioni soggette a condizioni ambientali variabili. I limiti elettrici sono pari a un massimo di 5 A e 200 V, mentre il connettore principale è specificato per almeno 500 cicli di accoppiamento e il connettore Molex per almeno 250. Il cavo utilizza conduttori flessibili da 0,5 mm² e l’alloggiamento del connettore presenta una classe di infiammabilità UL94V-0. Nel complesso, QuPS4 è un set di collegamento dedicato all’alimentazione diretta in DC e all’integrazione, tramite 4 pin, di alimentazione e dati con le antenne QuWireless.
