Antenna parabolica JRMD-900–10/11 per collegamenti microonde 10–11 GHz

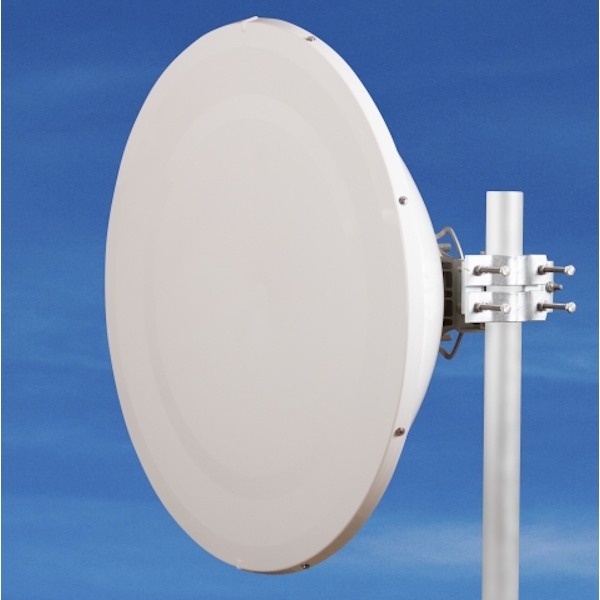

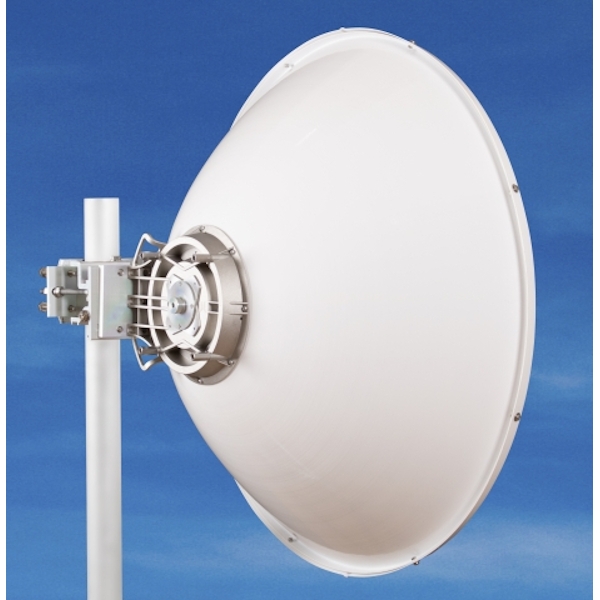

La Jirous JRMD-900-10/11 è un’antenna parabolica per collegamenti radio a microonde nelle bande da 10 e 11 GHz, con una gamma di frequenza compresa tra 10,0 e 12,0 GHz. Il riflettore parabolico profondo è abbinato a un guadagno di 36,5 ± 1 dBi nella parte inferiore della gamma e di 37,0 ± 1 dBi nella parte superiore, caratteristiche che ne definiscono chiaramente l’impiego nei collegamenti radio direzionali punto-punto. L’ampiezza del fascio a −3 dB di 2,3° concentra l’irradiazione in una direzione ben definita, mentre il rapporto fronte/retro di almeno 57 dB indica una netta prevalenza del segnale nella direzione principale rispetto al lato posteriore dell’antenna. La geometria del riflettore e queste caratteristiche RF sono quindi elementi centrali nel funzionamento direzionale dell’antenna.

L’antenna utilizza polarizzazione lineare, con orientamento verticale oppure orizzontale, così da poter adattare l’installazione alla polarizzazione richiesta dal collegamento radio. L’interfaccia RF è costituita da una guida d’onda circolare con diametro di 19 mm, mentre la perdita di ritorno è pari ad almeno 16 dB nella gamma 10,3–11,7 GHz. La conformità comprende US FCC Part 101A per 10,550–10,680 GHz, US FCC Part 101B per 10,7–11,7 GHz e Class 2 secondo ETSI EN 302-217-4-2. Nel loro insieme, queste caratteristiche elettriche definiscono un’antenna a microonde fortemente direzionale per installazioni regolamentate nelle bande da 10 e 11 GHz, in cui il collegamento radio direzionale rappresenta l’elemento principale.

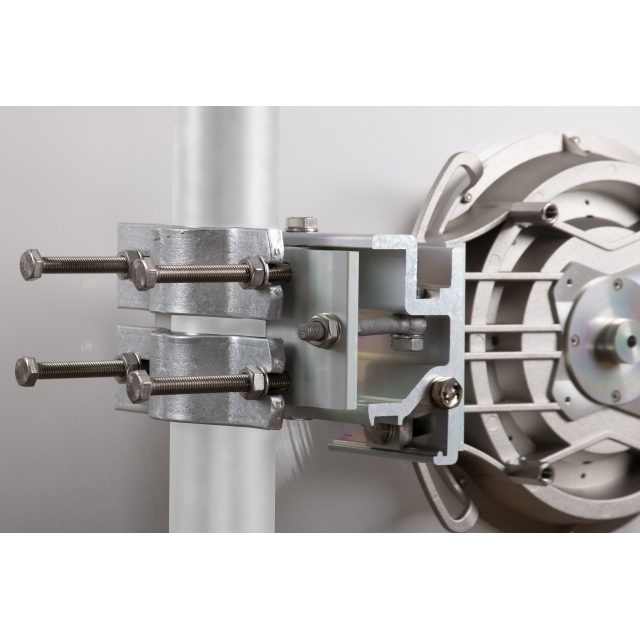

L’installazione si basa sulla staffa fornita in dotazione, che può essere fissata al palo prima di montare l’antenna. Una volta posizionata la staffa, l’antenna insieme all’unità a microonde può essere agganciata alla struttura e fissata con due viti. Questa sequenza consente di separare il montaggio della staffa sul palo dalla successiva installazione dell’antenna, semplificando le diverse fasi del montaggio. La staffa è adatta a pali con diametro da 40 a 120 mm e consente il montaggio sia sul lato destro sia su quello sinistro, offrendo una maggiore flessibilità nel posizionamento dell’antenna in base alla configurazione dell’installazione.

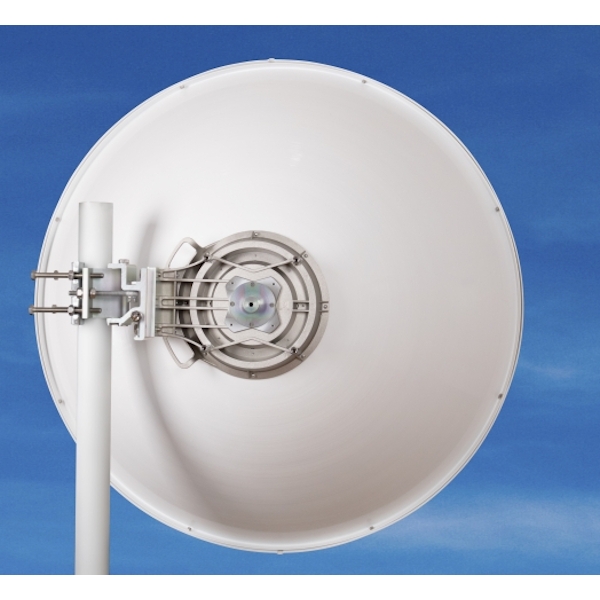

La regolazione fine è disponibile sia in elevazione sia in azimut, con un’escursione di ±20°. Questa possibilità è particolarmente importante per un’antenna direzionale con un’ampiezza del fascio di soli 2,3°, dove un allineamento accurato è essenziale per impostare correttamente la direzione del collegamento. L’antenna è specificata per una velocità del vento in esercizio di 140 km/h e una velocità di sopravvivenza di 210 km/h; la struttura è inoltre descritta come particolarmente stabile in presenza di vento. Nelle zone in cui sono previsti venti forti, è raccomandato un palo con diametro minimo di 70 mm. Il riflettore profondo in lega di alluminio, la staffa robusta e il radome in ABS resistente ai raggi UV costituiscono la struttura meccanica di un sistema pensato per installazioni esterne che richiedono una regolazione precisa.
