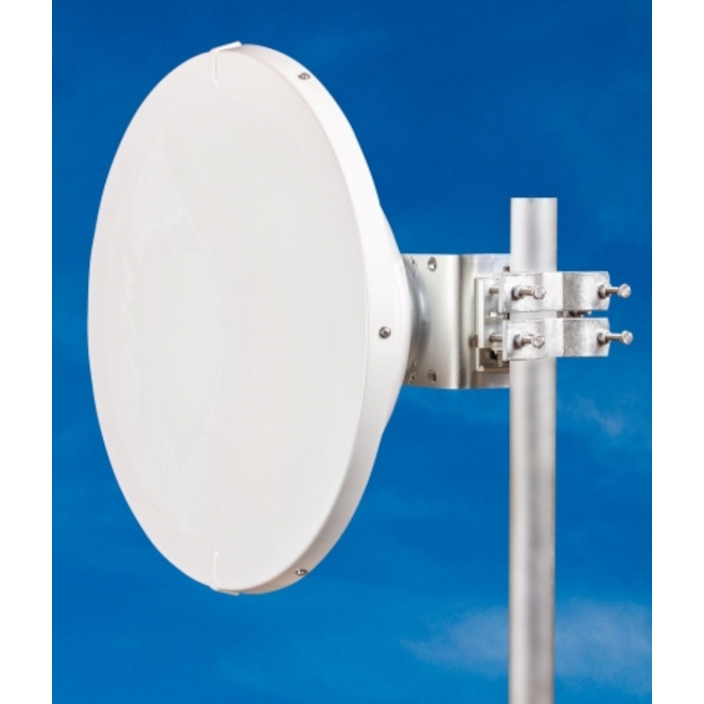

Antenna parabolica JRMC-680-10/11Ra per Mimosa B11 e Ubiquiti AirFiber AF-11FX, 34–36 dBi

La Jirous JRMC-680-10/11 è un’antenna parabolica per collegamenti radio a microonde nelle bande da 10 e 11 GHz, con una gamma di frequenza compresa tra 10,0 e 12,0 GHz. Il riflettore parabolico profondo è progettato per un funzionamento direzionale preciso ed è conforme ai requisiti ETSI Class 3. Il guadagno raggiunge 34,1 ± 1 dBi nella parte inferiore della gamma e 36,0 ± 1 dBi in quella superiore, mentre l’ampiezza del fascio di 3° ± 0,5° concentra la trasmissione in una direzione chiaramente definita. Il rapporto fronte/retro di almeno 61 dB descrive ulteriormente il comportamento direzionale dell’antenna, indicando una netta separazione tra la direzione principale di irradiazione e il lato posteriore. La geometria del riflettore e il diagramma di radiazione controllato sono quindi elementi centrali per l’impiego nei collegamenti a microonde punto-punto.

La polarizzazione lineare può essere configurata in verticale o in orizzontale, così da adattare l’installazione alla polarizzazione richiesta dal collegamento radio. L’interfaccia RF utilizza una guida d’onda circolare con diametro di 19 mm, mentre la perdita di ritorno è pari ad almeno 18 dB nella gamma 10,3–11,7 GHz. La conformità elettrica comprende US FCC Part 101A per 10,550–10,680 GHz, US FCC Part 101B per 10,7–11,7 GHz e Class 3 secondo ETSI EN 302-217-4-2. Queste caratteristiche definiscono un’antenna direzionale destinata a installazioni a microonde regolamentate, nelle quali l’allineamento preciso e un comportamento RF controllato rappresentano elementi essenziali del collegamento.

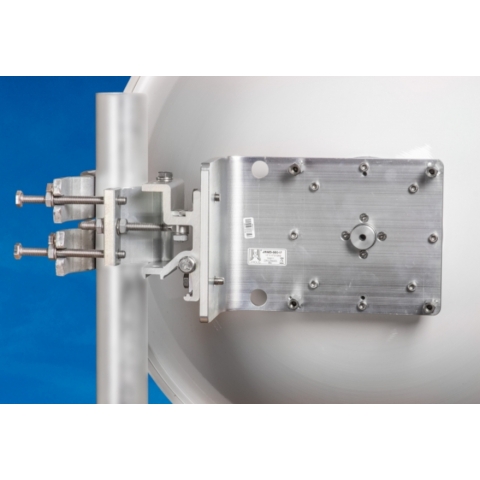

L’installazione si basa sulla staffa fornita in dotazione, che può essere fissata separatamente al palo prima di montare l’antenna. Una volta installata la staffa, l’antenna insieme all’unità a microonde può essere agganciata alla struttura e fissata con due viti. Questa sequenza separa la preparazione del palo dal posizionamento finale dell’antenna, rendendo il processo di montaggio più semplice da gestire. La staffa è adatta a pali con diametro da 40 a 120 mm e consente il montaggio sia sul lato destro sia su quello sinistro. La regolazione fine è disponibile sia in elevazione sia in azimut entro ±20°, permettendo di impostare con precisione l’orientamento finale dell’antenna dopo il completamento del montaggio principale.

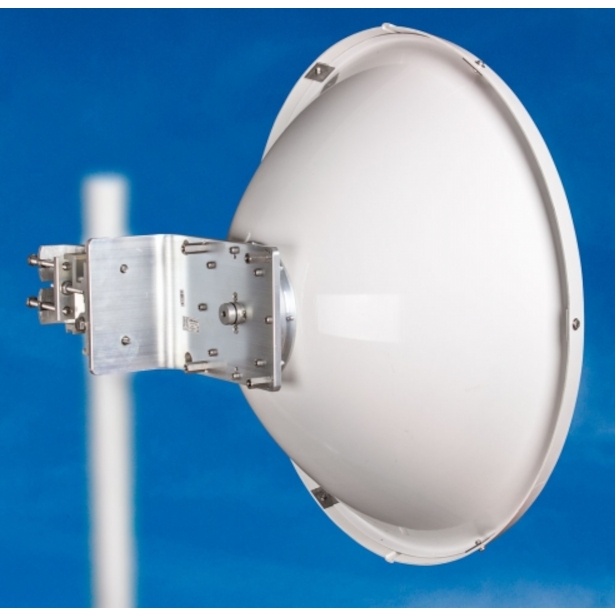

Questa possibilità di regolazione è particolarmente importante per un’antenna con un’ampiezza del fascio di 3° ± 0,5°, poiché il corretto orientamento del collegamento richiede un posizionamento accurato. L’antenna è specificata per una velocità del vento in esercizio di 180 km/h e una velocità di sopravvivenza di 240 km/h; la struttura è inoltre descritta come particolarmente stabile in presenza di vento. Nelle aree in cui sono previsti venti forti, si raccomanda l’installazione su un palo con diametro minimo di 50 mm. Il riflettore profondo in lega di alluminio, la robusta struttura di fissaggio e il radome in ABS resistente ai raggi UV formano l’insieme meccanico destinato all’installazione esterna, combinando una regolazione precisa con una costruzione adatta al montaggio su palo in ambienti esposti.
