Antenna settoriale a corno simmetrico RF Elements 80° 2x N femmina | 5180–6400 MHz, alto guadagno, senza lobi laterali

Le antenne RF elements della serie Symmetrical Horn Carrier Class Gen 2 sono progettate per fornire una copertura wireless direzionale nelle reti in cui è importante controllare le interferenze e distribuire il segnale in modo preciso. La gamma comprende cinque modelli, HG3-CC-S30, HG3-CC-S60, HG3-CC-S70, HG3-CC-S80 e HG3-CC-S90, tutti operanti nella gamma di frequenze 5180–6400 MHz. Ogni antenna utilizza una struttura a tromba scalare che genera un lobo principale simmetrico, con la stessa larghezza del fascio sul piano orizzontale e su quello verticale. Questa caratteristica permette di ottenere una copertura angolare uniforme nei due piani, distinguendo la serie dalle antenne con angoli di apertura differenti in orizzontale e in verticale.

Una delle caratteristiche principali di queste antenne è il livello particolarmente basso dei lobi secondari, che contribuisce a ridurre le interferenze al di fuori dell'area di copertura principale. Questo aspetto è particolarmente utile nelle installazioni con un'elevata densità di access point e in quelle in cui più apparati radio operano a breve distanza l'uno dall'altro. Il diagramma di radiazione simmetrico rende inoltre queste antenne particolarmente adatte a servire client situati vicino al punto di installazione, dove la presenza di zone nulle può creare problemi di copertura. Grazie alla combinazione di un lobo principale simmetrico e di un'efficace soppressione dei lobi secondari, la serie HG3-CC Gen 2 contribuisce sia a distribuire il segnale nell'area desiderata sia a gestire le interferenze nelle installazioni wireless più complesse.

La serie HG3-CC Gen 2 comprende cinque varianti con diversi angoli di apertura, consentendo di scegliere l'antenna in base all'area da coprire. I modelli presentano angoli di apertura simmetrici di 30°, 60°, 70°, 80° e 90° al livello di −6 dB, con valori identici sul piano orizzontale e su quello verticale. Il modello HG3-CC-S30, caratterizzato da un fascio più stretto, concentra la radiazione in un settore angolare più limitato, mentre le versioni con angoli di apertura maggiori coprono settori progressivamente più ampi. Questa varietà consente di scegliere l'antenna in funzione della geometria dell'area da servire, senza dover utilizzare lo stesso angolo di apertura per ogni installazione.

Il guadagno varia da 18,4 dBi per il modello HG3-CC-S30 a 9,6 dBi per il modello HG3-CC-S90. Le versioni intermedie presentano diverse combinazioni di guadagno e angolo di apertura, permettendo di individuare il modello più adatto al diagramma di radiazione desiderato. Tutte e cinque le antenne utilizzano una doppia polarizzazione lineare, orizzontale e verticale, e dispongono di due connettori N Female da pannello per il collegamento agli apparati radio. Poiché la gamma di frequenze e il tipo di connessione sono comuni a tutti i modelli, la scelta può concentrarsi principalmente sulle differenze di guadagno e angolo di apertura. Nelle installazioni con più access point, queste varianti permettono di adattare il diagramma di radiazione di ciascuna antenna alla rispettiva area di copertura.

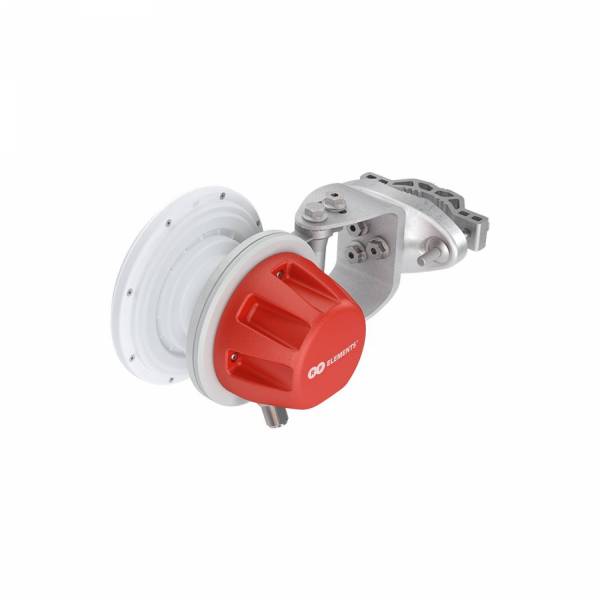

Le antenne Symmetrical Horn Carrier Class di seconda generazione introducono miglioramenti sia nelle prestazioni RF sia nella struttura meccanica. Il design aggiornato presenta un corpo visivamente più leggero, una staffa di montaggio notevolmente migliorata e un radome realizzato con un materiale più resistente. L'intera serie utilizza soltanto due dimensioni di radome per i cinque modelli disponibili. Tutte le antenne sono destinate all'installazione in ambienti esterni e presentano un grado di protezione IP55. Tra i materiali impiegati nella costruzione figura anche il policarbonato resistente ai raggi UV. Queste caratteristiche consentono di installare le antenne in luoghi esposti a condizioni meteorologiche variabili.

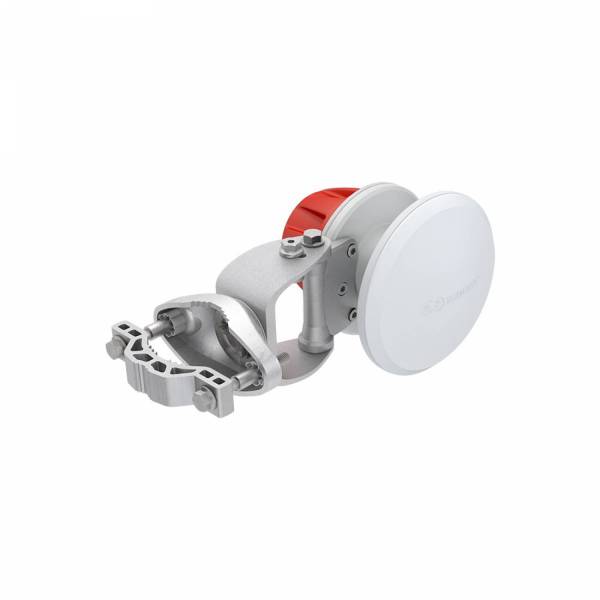

Tutti e cinque i modelli sono dotati di una staffa per il montaggio su palo, con regolazione meccanica dell'inclinazione di ±25° per orientare l'antenna verso l'area di copertura desiderata. Il modello HG3-CC-S30 è compatibile con pali di diametro compreso tra 30 e 90 mm, mentre gli altri quattro modelli sono progettati per diametri da 30 a 80 mm. L'intera serie è specificata per temperature operative comprese tra −30 °C e +55 °C e resiste a velocità del vento fino a 160 km/h. Queste caratteristiche comuni, relative alla resistenza ambientale e alla regolazione dell'orientamento, semplificano la pianificazione di installazioni che prevedono modelli con diversi angoli di apertura. È quindi possibile scegliere il diagramma di radiazione più adatto a ogni area, mantenendo un approccio uniforme al montaggio e all'orientamento delle antenne dell'intera serie.
