Antenna direzionale StarterDish 24 dBi, waveguide | Antenna parabolica ad alto guadagno per CPE

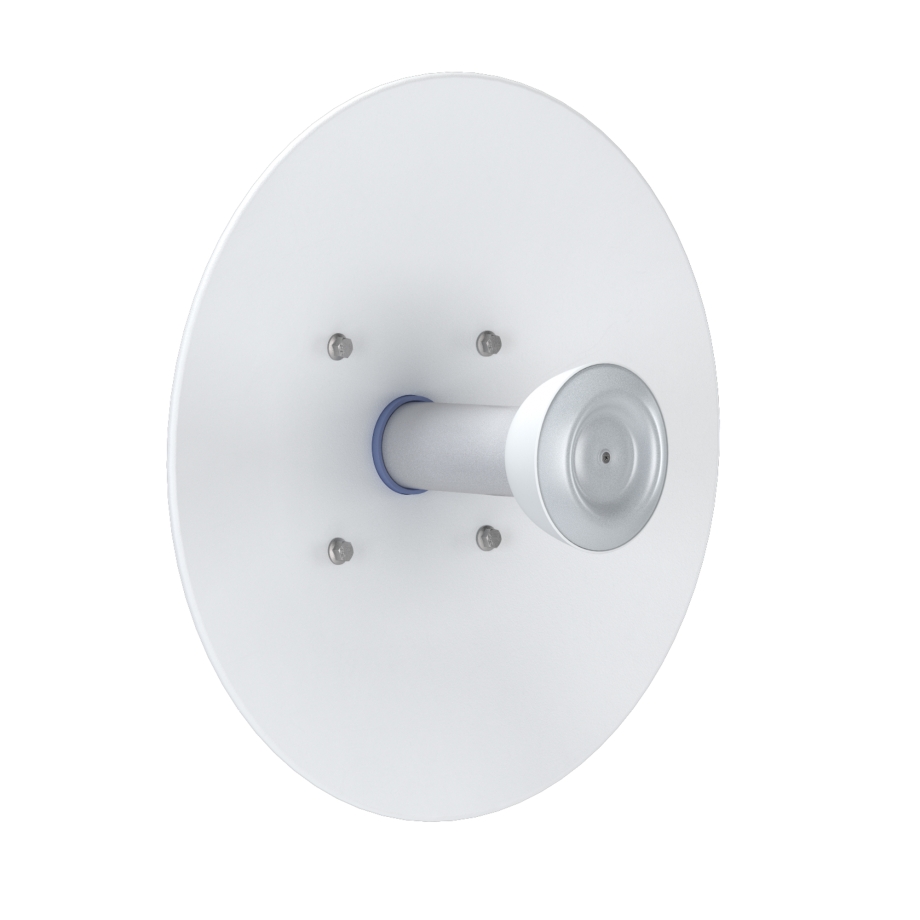

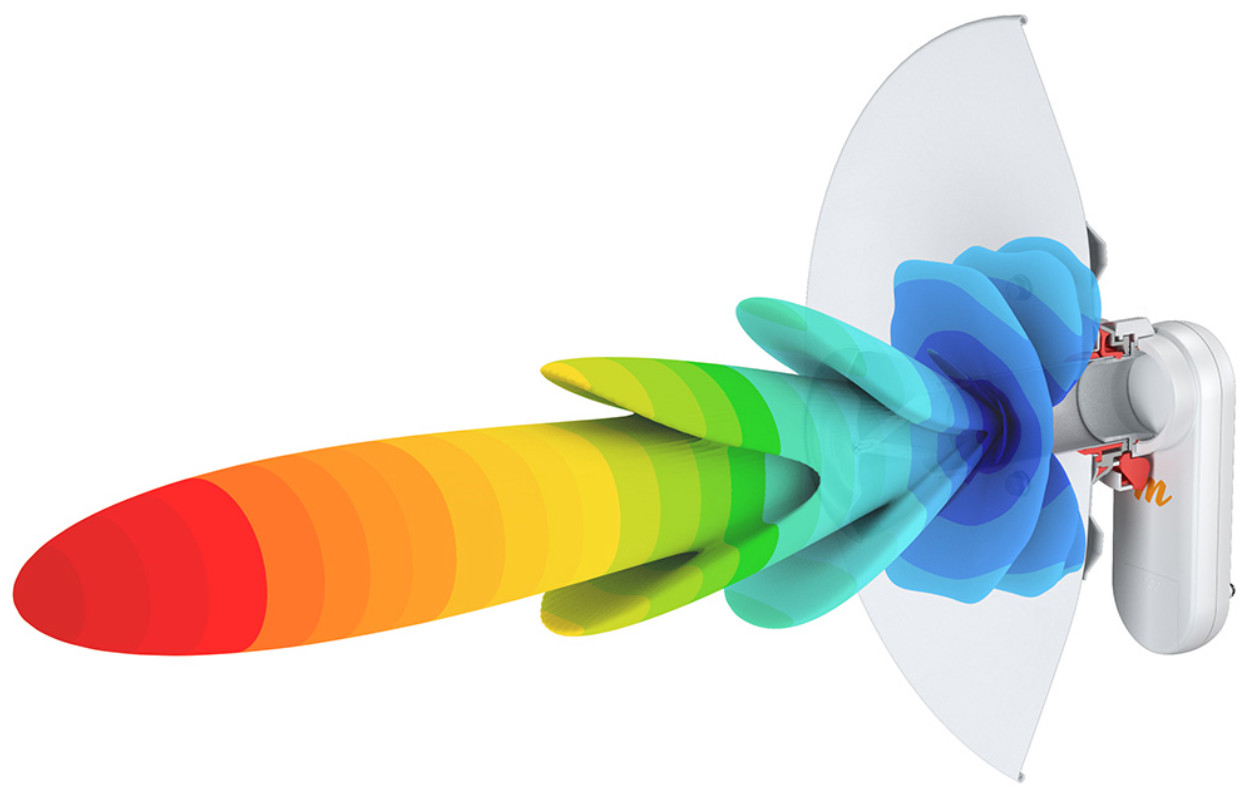

La RF elements StarterDish 24 UM è un'antenna parabolica direzionale per applicazioni CPE, operante nella gamma di frequenze da 5150 a 5950 MHz. Con un guadagno di 24 dBi e un diagramma di radiazione stretto, concentra la trasmissione wireless in una direzione precisa, rendendo particolarmente importante il corretto puntamento durante l'installazione. Il riflettore parabolico concentra il segnale in un fascio con un'ampiezza di 8° sia sul piano orizzontale sia su quello verticale, misurata al livello di −3 dB. Questa elevata direttività è particolarmente utile per stabilire collegamenti tra dispositivi wireless compatibili che devono essere orientati l'uno verso l'altro. La StarterDish 24 UM abbina il riflettore direzionale a un'interfaccia a guida d'onda, attraverso la quale si collega all'apparato radio compatibile.

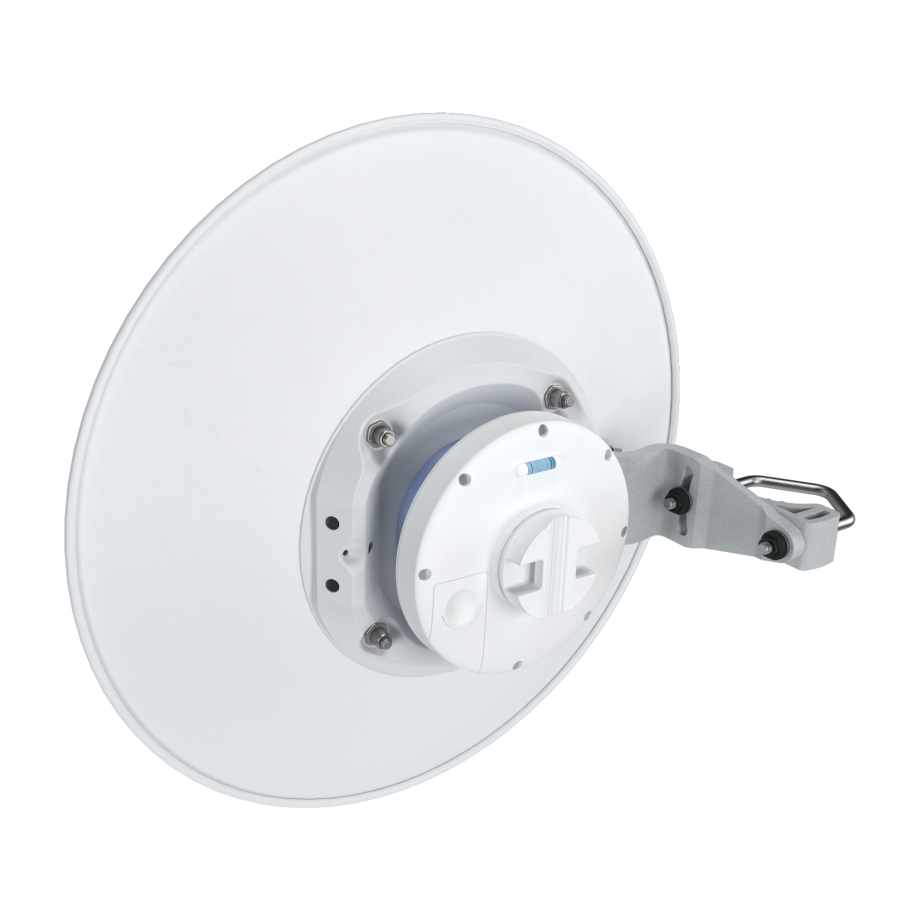

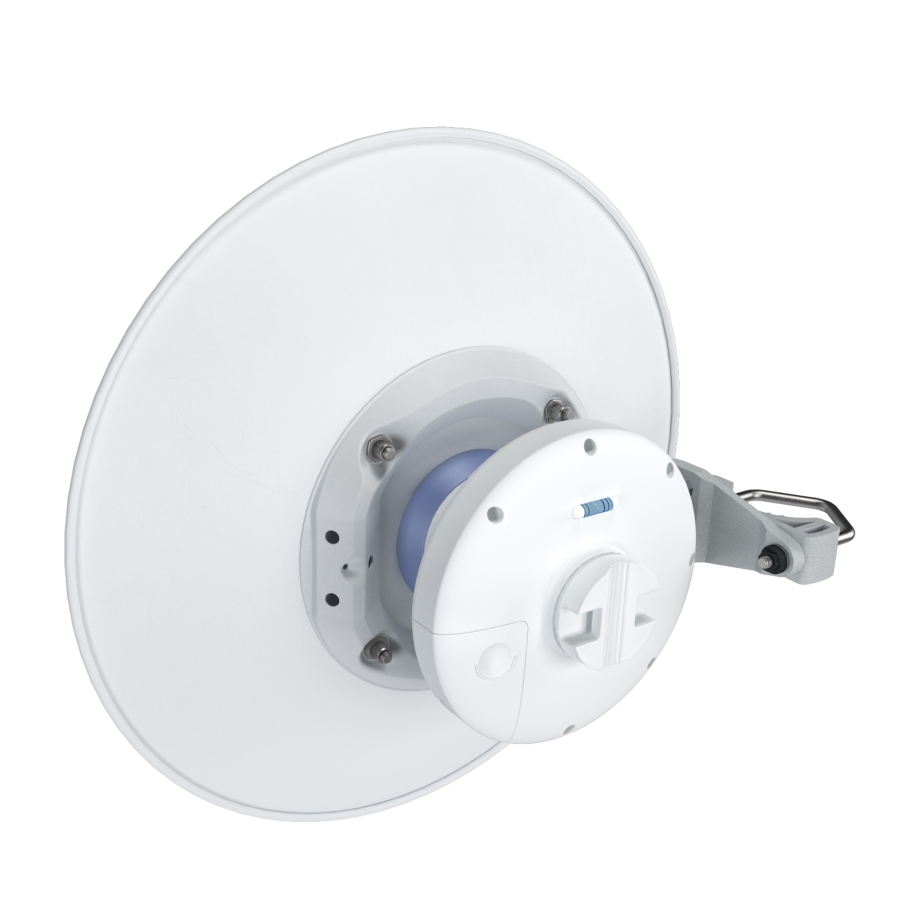

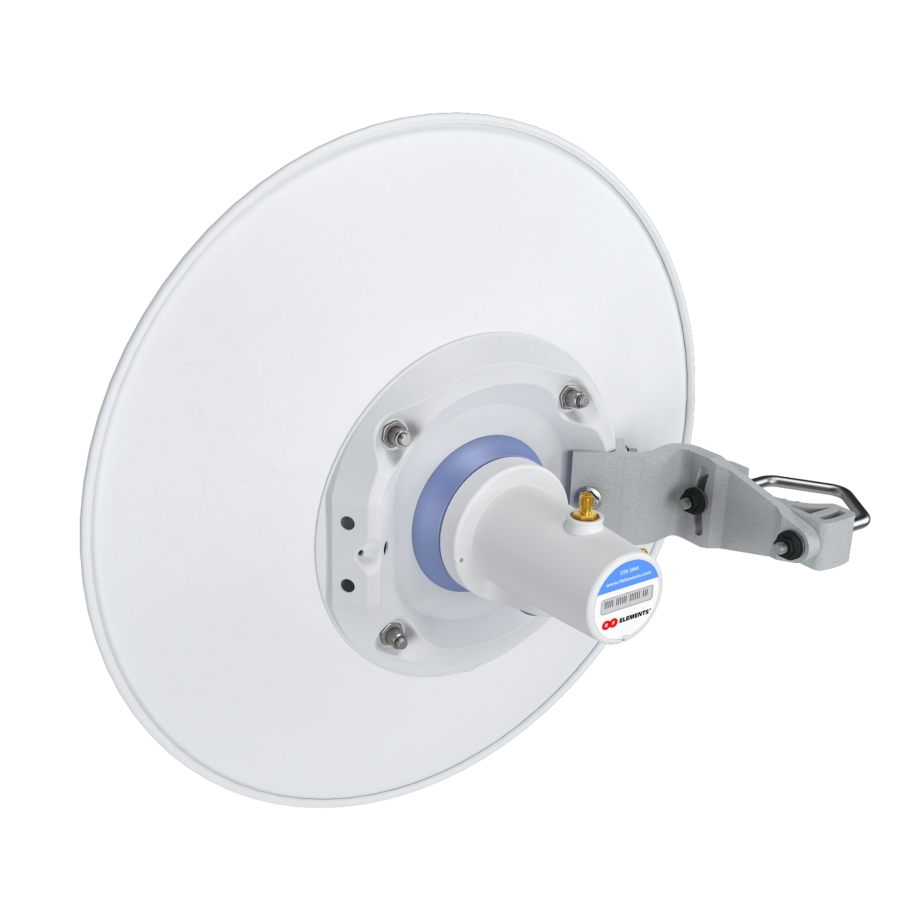

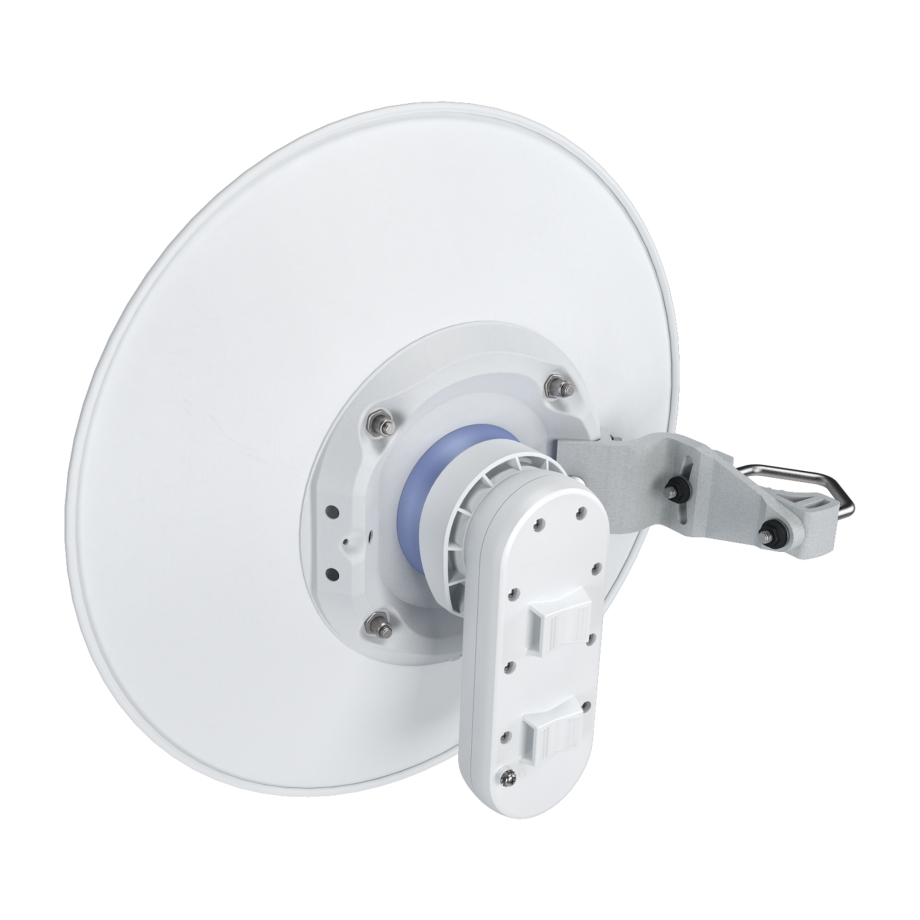

L'antenna è compatibile con Ubiquiti PrismStation 5AC, IsoStation 5AC e IsoStation M5, oltre che con Mimosa C5x. È inoltre compatibile con RF elements StarterAdapter SMA, che amplia le possibilità di collegamento attraverso il sistema di adattatori del produttore. Queste opzioni consentono di utilizzare lo stesso modello di antenna con diverse piattaforme wireless compatibili, senza modificare la struttura del riflettore. L'interfaccia a guida d'onda costituisce il punto di collegamento con l'apparato radio, senza ricorrere a un tradizionale connettore per cavo coassiale sull'antenna. Le antenne StarterDish 24 UM sono disponibili in convenienti confezioni da cinque unità, ideali per installazioni che richiedono più antenne direzionali identiche.

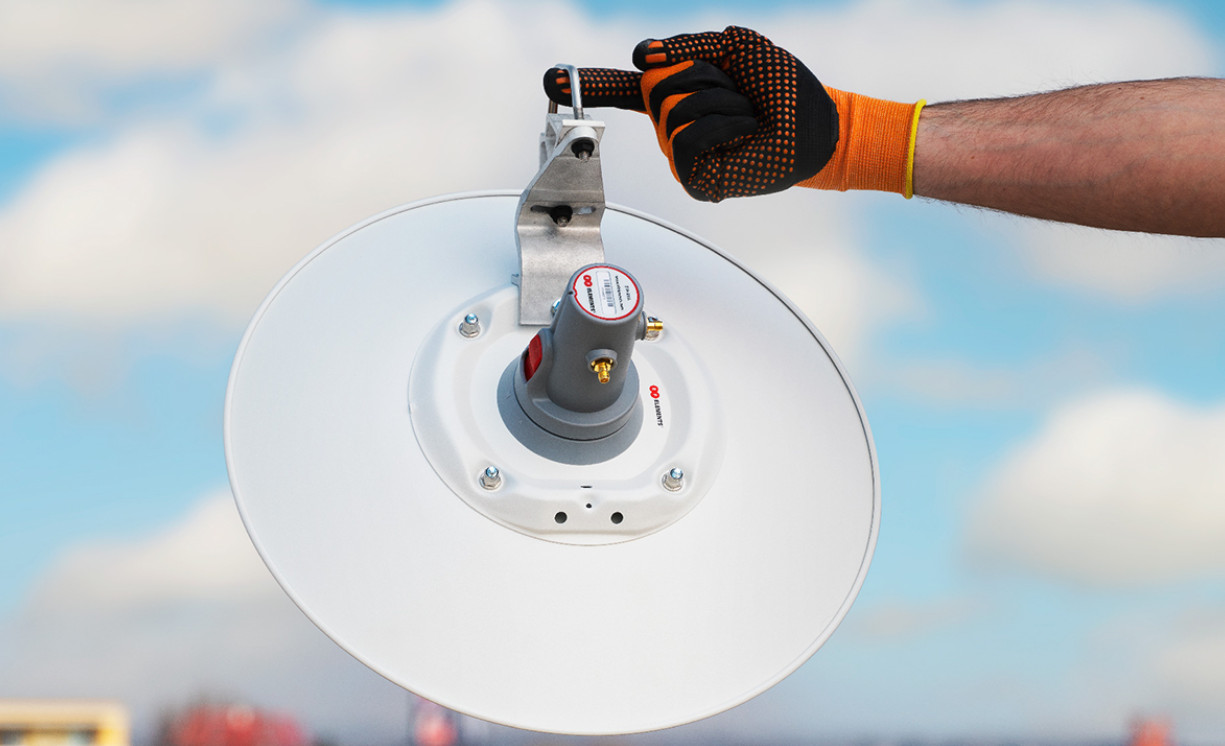

La StarterDish 24 UM combina un riflettore in alluminio con un sistema di fissaggio progettato per l'installazione all'aperto e la regolazione del puntamento. L'antenna viene assemblata prima dell'installazione e può essere fissata a pali con diametro compreso tra 20 e 55 mm. Per il montaggio, RF elements consiglia di scegliere un palo con diametro il più vicino possibile a 55 mm. Una volta fissata, l'inclinazione verticale può essere regolata di ±15°, consentendo di orientare con precisione l'antenna verso il collegamento wireless desiderato. Questa possibilità di regolazione è particolarmente importante considerando la ridotta ampiezza del fascio, poiché un posizionamento accurato permette di indirizzare la radiazione nella direzione prevista. Il sistema di fissaggio consente di modificare l'angolo di elevazione senza intervenire sul riflettore.

La struttura comprende plastica ABS resistente ai raggi UV, alluminio, acciaio, acciaio zincato ed elementi di fissaggio in acciaio inossidabile. Il grado di protezione IP65 e l'intervallo di temperatura operativa da −35 °C a +55 °C definiscono le condizioni di utilizzo all'aperto. La struttura è progettata per resistere a velocità del vento fino a 160 km/h, un aspetto importante nella scelta di una posizione di montaggio particolarmente esposta. Tuttavia, ambienti particolarmente aggressivi, come le zone costiere, le aree esposte ai fumi dei camini, gli stabilimenti chimici e le regioni vulcaniche, possono provocare un'ossidazione prematura del corpo dell'antenna. Per installazioni in queste condizioni, RF elements consiglia invece le antenne della gamma UltraDish. La StarterDish 24 UM viene fornita in confezioni da cinque antenne, tutte con la stessa struttura e le medesime caratteristiche di montaggio.
