Antenna esterna combo JCE305 LTE/GPS/GLONASS/Wi‑Fi | IP67, SMA/FAKRA

La JCE305 è un'antenna combinata GPS, LTE e WiFi che integra tre sistemi radio distinti in un unico alloggiamento. L'elemento GPS opera sulla frequenza di 1575,42 MHz con polarizzazione circolare destrorsa (RHCP) ed è dotato di un amplificatore a basso rumore con guadagno di 28 ±2 dB, supportando la ricezione dei segnali satellitari tramite un percorso d'antenna attivo. L'elemento LTE copre le bande di frequenza 698–960 MHz e 1710–2700 MHz con polarizzazione lineare e guadagno di 2,0 dBi, mentre l'elemento WiFi opera nella banda 2400–2483,5 MHz con polarizzazione lineare e guadagno di 3 dBi. Tutte le sezioni utilizzano un'impedenza di 50 ohm, consentendo il collegamento a dispositivi compatibili per comunicazione e posizionamento tramite connessioni dedicate, senza la necessità di installare tre antenne separate.

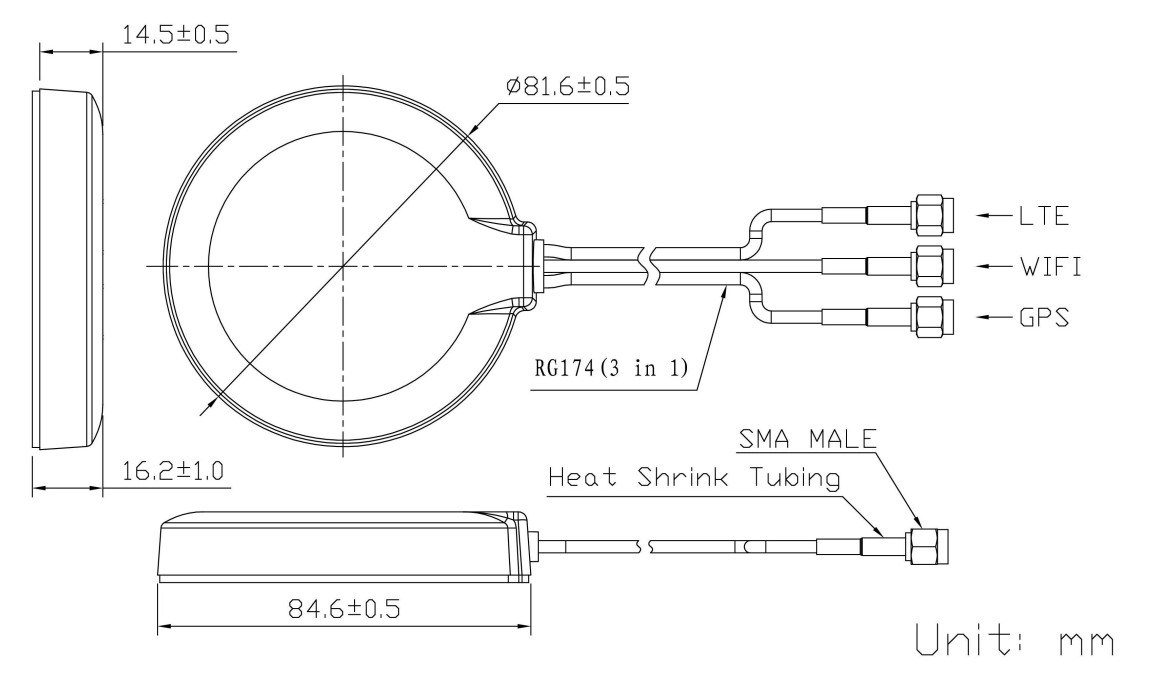

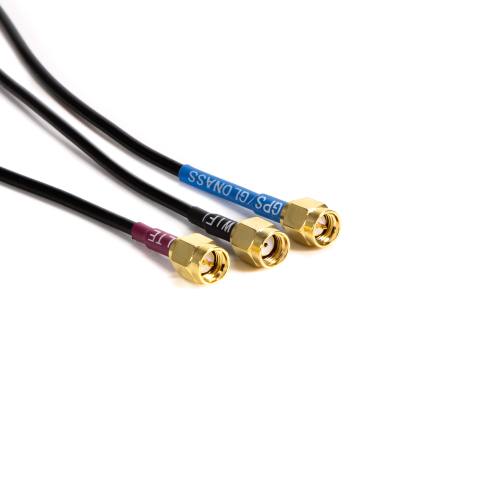

Dall'alloggiamento fuoriescono tre cavi RG174 raccolti in un unico fascio, ciascuno dedicato rispettivamente ai collegamenti LTE, WiFi e GPS. L'antenna può essere fornita con connettori SMA, FAKRA o altri tipi di connettore per adattarsi al dispositivo di destinazione. Il corpo in ABS supporta il montaggio sia mediante adesivo sia tramite base magnetica, offrendo la possibilità di un fissaggio permanente oppure di un'installazione rimovibile su superfici metalliche idonee. Il grado di protezione IP67 contribuisce a proteggere l'antenna da polvere e acqua, mentre il funzionamento è garantito in un intervallo di temperatura compreso tra -40 °C e +85 °C e con un'umidità relativa fino al 95%, rendendola adatta anche ad ambienti impegnativi. L'antenna è inoltre progettata per resistere a vibrazioni da 10 a 55 Hz con ampiezza di 1,5 mm per due ore ed è conforme ai requisiti ambientali RoHS.
