Antenna omnidirezionale JARFT 4G LTE 12 dBi 800–2600 MHz | Antenna outdoor multibanda 2x2 MIMO

La JARFT J4GMB-12-OMOA è un’antenna omnidirezionale 4G/LTE progettata per installazioni 2x2 MIMO sulle reti mobili europee. La configurazione multibanda copre gli intervalli 791–862 MHz, 1700–2100 MHz e 2500–2700 MHz, consentendo a un’unica antenna di supportare le bande LTE a 800, 1800 e 2600 MHz. È quindi adatta alle installazioni che richiedono l’accesso a più bande LTE comunemente utilizzate in Europa, senza dover sostituire l’antenna per ogni intervallo di frequenza. La configurazione 2x2 MIMO utilizza due percorsi d’antenna tramite una coppia di connettori N femmina, risultando compatibile con apparecchiature dotate di due ingressi antenna. Questa soluzione integra entrambi i percorsi del segnale in un unico involucro e semplifica l’installazione rispetto all’impiego di antenne separate per ciascun collegamento.

L’antenna offre un guadagno di 8 dBi a 800 MHz e di 12 dBi sia a 1800 sia a 2600 MHz. L’ampiezza del fascio orizzontale di 360 gradi garantisce una copertura omnidirezionale intorno al punto di installazione, eliminando la necessità di orientare l’antenna verso una specifica stazione radio base. Il fascio verticale di 20 gradi concentra il diagramma di radiazione sul piano verticale, mentre l’impedenza di 50 ohm e il valore VSWR massimo di 1,8 definiscono le caratteristiche RF per l’impiego con sistemi compatibili. È inoltre previsto il collegamento a massa in corrente continua. Nel complesso, queste caratteristiche rendono l’antenna adatta alle installazioni 4G/LTE fisse che richiedono copertura orizzontale completa, funzionamento multibanda e configurazione MIMO con due connettori in un unico dispositivo.

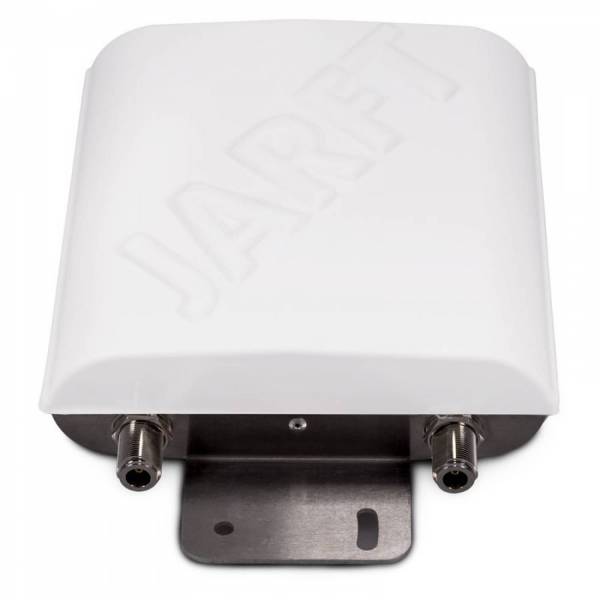

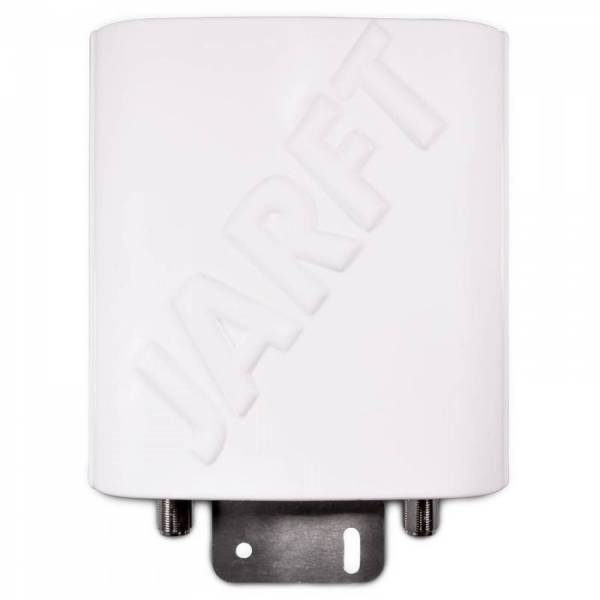

La J4GMB-12-OMOA è progettata per l’impiego sia in ambienti interni sia all’esterno. L’involucro in plastica/PVC resistente agli agenti atmosferici e ai raggi UV protegge l’antenna nelle installazioni esposte. L’intervallo di temperatura operativa compreso tra -30 °C e +75 °C ne consente l’utilizzo in condizioni ambientali molto diverse. L’involucro bianco misura 248 × 180 × 55 mm e pesa 400 g, offrendo un formato compatto per sistemi d’antenna montati a parete o su palo. Queste dimensioni permettono di valutare in anticipo lo spazio necessario e facilitano il posizionamento accanto ad altre apparecchiature, sia all’interno sia all’esterno, anche in aree tecniche con spazio limitato.

L’antenna può essere installata su un palo o su una staffa a parete. Gli accessori di montaggio inclusi sono compatibili con supporti di diametro compreso tra 30 e 50 mm. Ciò consente di utilizzare diverse strutture di fissaggio senza essere vincolati a un’unica modalità di installazione. La confezione comprende un’antenna JARFT J4GMB-12-OMOA e un set di accessori di montaggio. I cavi d’antenna non sono inclusi e devono quindi essere scelti separatamente in base ai due connettori N femmina e all’apparecchiatura di rete utilizzata. In questo modo, tipo e lunghezza dei cavi possono essere adattati alla disposizione effettiva dell’impianto, al percorso dei collegamenti e alla distanza tra l’antenna e il dispositivo connesso.
