Antenna pannello da esterno 4G LTE 17 dBi 1800 MHz

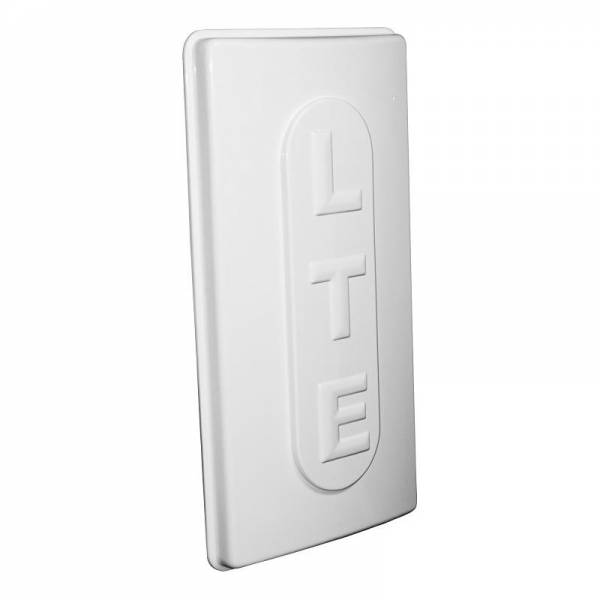

La L17-18-NF2 è un’antenna direzionale a pannello per installazioni cellulari fisse all’aperto, destinata all’uso con dispositivi compatibili 3G UMTS e 4G LTE. Opera nella gamma di frequenze 1700–2100 MHz e concentra la copertura in una direzione specifica, anziché distribuire il segnale attorno al punto di installazione. Questa configurazione è adatta agli impianti in cui è possibile individuare la stazione radio base di riferimento e orientare il pannello verso di essa. Il guadagno di 17 dBi favorisce la ricezione e la trasmissione direzionale nella gamma supportata, mentre l’alloggiamento bianco integra l’antenna in un’unica unità pensata per l’installazione permanente all’esterno.

L’ampiezza del fascio di 35° sul piano orizzontale e 32° su quello verticale crea una zona di copertura concentrata, rendendo fondamentale un allineamento accurato. Orientando il pannello verso la stazione radio base prevista, la sorgente del segnale può essere mantenuta all’interno del fascio sia orizzontale sia verticale. Due connettori RF N-Female consentono di collegare l’antenna ad apparecchiature compatibili tramite un unico pannello. Il VSWR inferiore a 1,6 e l’impedenza di 50 ohm definiscono le caratteristiche di adattamento dell’antenna e devono essere valutati insieme all’apparato radio e agli altri componenti RF. Prima dell’installazione è necessario verificare la gamma di frequenze, il tipo di connettore e la compatibilità complessiva dell’apparecchiatura con il sistema cellulare previsto.

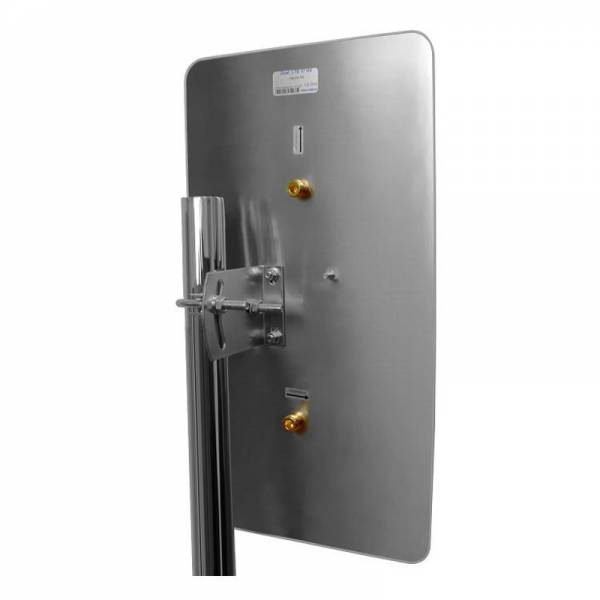

L’antenna è progettata per il montaggio su palo, una soluzione che consente di installarla all’aperto e regolarne l’orientamento verso la stazione radio base selezionata. Un palo adeguato fornisce il supporto necessario per impostare con precisione l’inclinazione orizzontale e verticale, un aspetto particolarmente importante per via del diagramma di radiazione direzionale. Il punto di montaggio deve permettere di orientare liberamente il pannello, senza ostacoli, e di fissarlo saldamente per un utilizzo prolungato. La temperatura operativa compresa tra −30 e +75 °C consente l’impiego in condizioni esterne molto diverse durante tutto l’anno, dagli ambienti freddi alle aree esposte a temperature elevate.

Il pannello misura 470 × 250 × 30 mm e pesa 1,5 kg, quindi il palo e il sistema di fissaggio devono offrire spazio e portata adeguati. La profondità contenuta di 30 mm mantiene l’antenna vicina al piano di montaggio, mentre la superficie frontale più ampia è coerente con la struttura direzionale del pannello. La velocità del vento nominale di 200 km/h indica che l’installazione deve tenere conto di carichi eolici elevati e prevedere un punto di fissaggio adeguatamente robusto. Queste caratteristiche fisiche e ambientali aiutano a valutare in anticipo lo spazio necessario, il supporto strutturale e l’orientamento corretto. Il codice prodotto L17-18-NF2 identifica questo modello specifico durante la selezione dell’antenna adatta a un’installazione cellulare fissa compatibile.
