Antenna panel direzionale da esterno 4G LTE 14 dBi 700-900 MHz, 2x2 MIMO, N femmina, montaggio su palo

La L14-8-9-NF2 è un’antenna direzionale a pannello per esterni, destinata ad apparecchiature compatibili con reti 3G UMTS e 4G LTE in installazioni fisse. La struttura a pannello concentra la ricezione e la trasmissione in un’area definita, invece di distribuire il segnale in tutte le direzioni, consentendo di orientare l’antenna verso la sorgente del segnale cellulare desiderata. Il corretto puntamento è quindi un aspetto essenziale dell’installazione e distingue questo modello dalle antenne omnidirezionali, che non richiedono un orientamento preciso. La gamma operativa di 700-900 MHz è indicata per dispositivi che supportano bande cellulari comprese in questo intervallo, perciò la compatibilità delle frequenze deve essere verificata prima di scegliere l’antenna per uno specifico collegamento e ambiente di installazione.

La configurazione 2x2 MIMO mette a disposizione due percorsi RF separati tramite due connettori N-Female, permettendo ai dispositivi compatibili di utilizzare entrambi gli ingressi per antenna esterna. Il guadagno di 14 dBi contribuisce a concentrare il segnale all’interno della gamma supportata, mentre l’ampiezza del fascio di 35° sul piano orizzontale e 32° su quello verticale definisce il settore da orientare verso la sorgente del segnale. Un VSWR inferiore a 1,6 e un’impedenza di 50 Ohm forniscono i parametri RF necessari per l’abbinamento con dispositivi, cavi e connettori compatibili. Nel complesso, queste caratteristiche supportano una configurazione fissa a doppio collegamento, nella quale il corretto orientamento, la scelta dei cavi e la compatibilità dell’hardware sono determinanti per ottenere il risultato previsto.

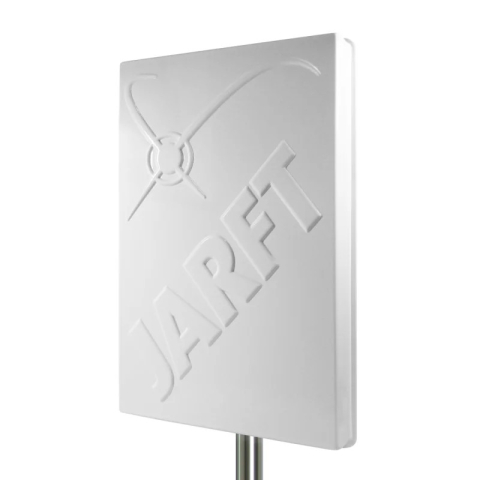

L’antenna è progettata per il montaggio su palo in ambienti esterni, offrendo una modalità definita per installarla in posizione sopraelevata o distante dall’apparecchiatura cellulare collegata. L’involucro bianco a pannello misura 470 x 250 x 30 mm e presenta un profilo rettangolare sottile, adatto al fissaggio su una struttura di supporto adeguata. Il peso di 0,9 kg deve essere considerato nella scelta del palo e del punto di installazione, affinché la struttura possa sostenere l’antenna in modo sicuro. Questi dati dimensionali aiutano inoltre a determinare lo spazio necessario e a verificare che il pannello possa essere ruotato, posizionato e orientato senza ostacoli durante la fase di allineamento, prima del serraggio definitivo.

La temperatura operativa compresa tra -30 e +75 °C consente di utilizzare la L14-8-9-NF2 in un’ampia varietà di condizioni esterne. Poiché l’antenna è destinata specificamente all’uso all’aperto, il punto di montaggio deve garantire una posizione stabile e mantenere l’orientamento scelto dopo la configurazione. Il codice prodotto L14-8-9-NF2 e l’EAN 0708747432619 permettono di identificare con precisione il modello durante l’acquisto, la gestione del magazzino e la pianificazione dell’installazione. Nel complesso, il montaggio su palo, le dimensioni, il peso e l’intervallo di temperatura forniscono le informazioni pratiche necessarie per valutare l’idoneità del sito, preparare la struttura di supporto, prevedere uno spazio di installazione sufficiente e completare un’installazione direzionale fissa all’esterno.
