Kit antenna LTE Extra Range bidirezionale QuMax XR2 per RUTX12

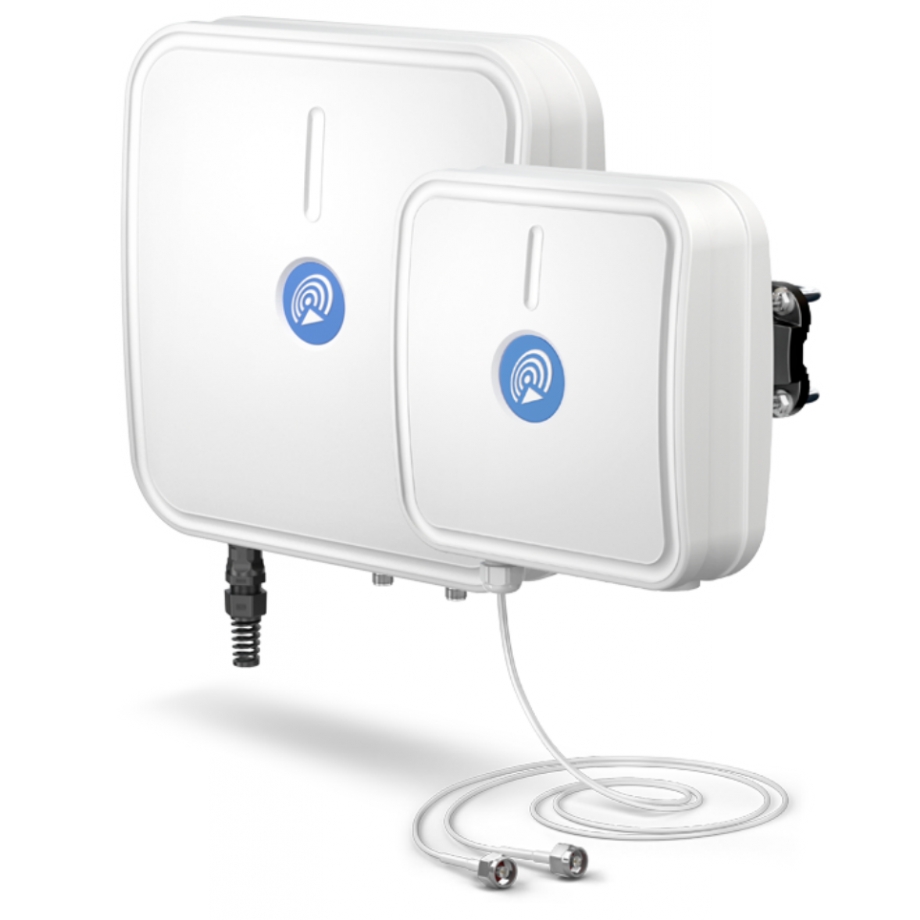

QuWireless QuMax XR2 è un kit di antenne LTE eXtra Range bidirezionale composto da due antenne direzionali separate, progettato per l’utilizzo con Teltonika RUTX12. Le due antenne possono essere orientate verso due diverse stazioni base LTE, consentendo di utilizzare due collegamenti cellulari distinti. In alternativa, entrambe possono essere puntate verso la stessa stazione base quando è necessario ottenere una quota maggiore della capacità di trasferimento disponibile da quella stazione. Questa configurazione è destinata ai collegamenti LTE a lunga distanza ed è pensata per sfruttare funzioni del RUTX12 come Load Balancing e Carrier Aggregation. Entrambe le antenne LTE coprono le bande 694–960 MHz, 1,7–2,2 GHz e 2,2–2,7 GHz, con un guadagno di 7 dBi in ciascun intervallo e polarizzazione duale X-Pol.

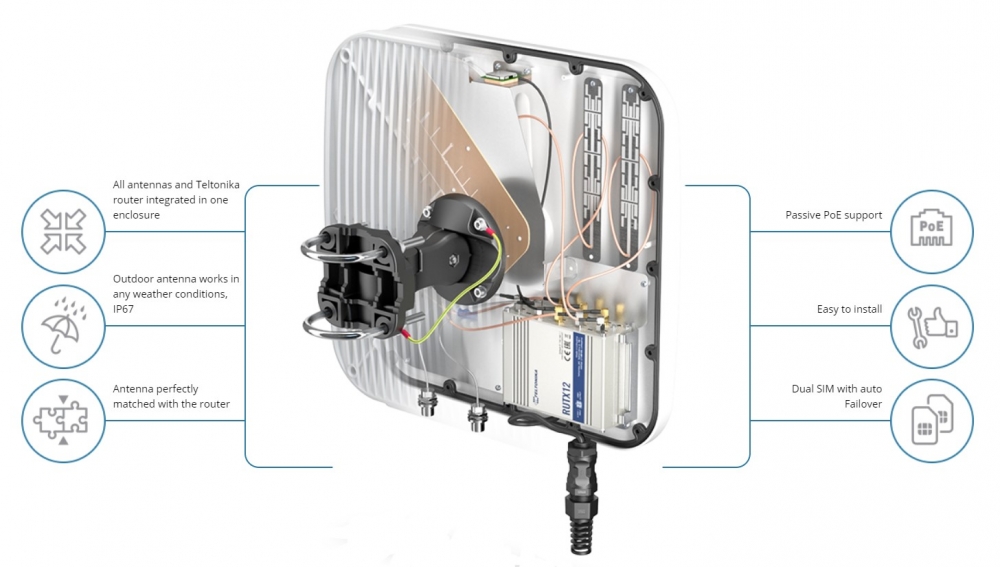

Le due antenne svolgono ruoli differenti all’interno del kit. L’unità principale combina l’antenna LTE direzionale con antenne WiFi dual-band, GPS e Bluetooth integrate e dispone inoltre dello spazio necessario per installare direttamente il RUTX12 all’interno del contenitore. Due connettori N Female consentono il collegamento alla seconda antenna LTE. L’unità secondaria è dedicata esclusivamente alla funzione LTE direzionale ed è alloggiata in un contenitore più piccolo. Insieme, i due elementi formano un sistema coordinato nel quale RUTX12, antenne wireless integrate e seconda antenna LTE direzionale fanno parte di un’unica installazione.

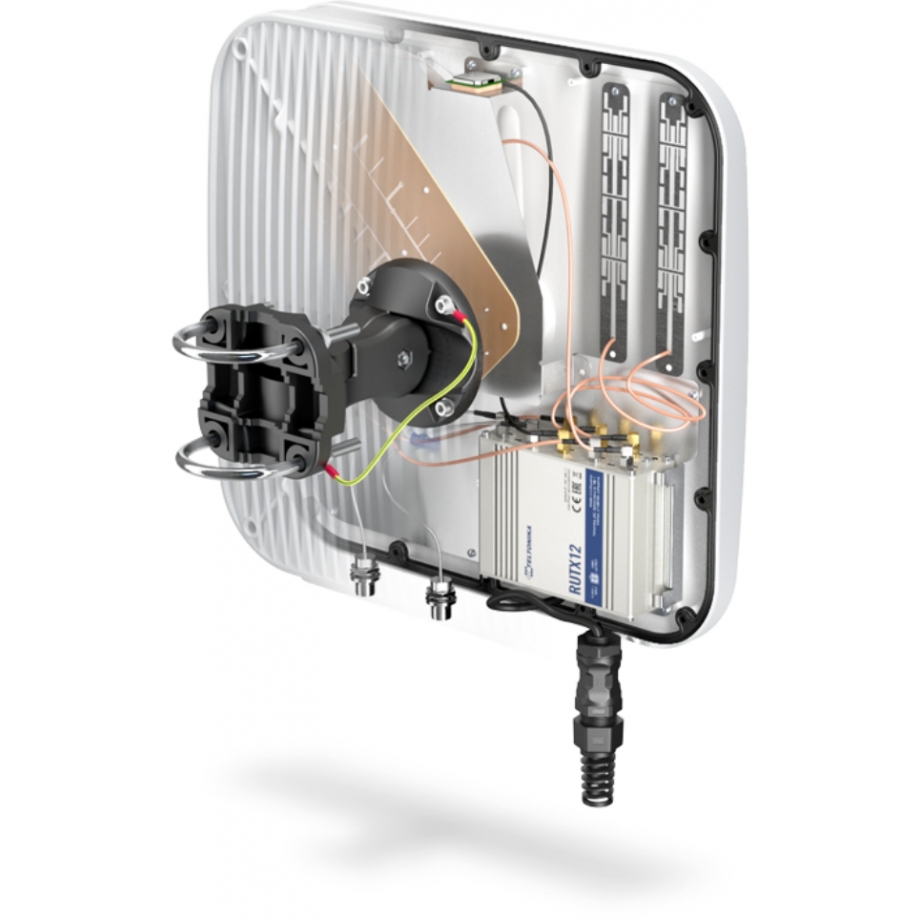

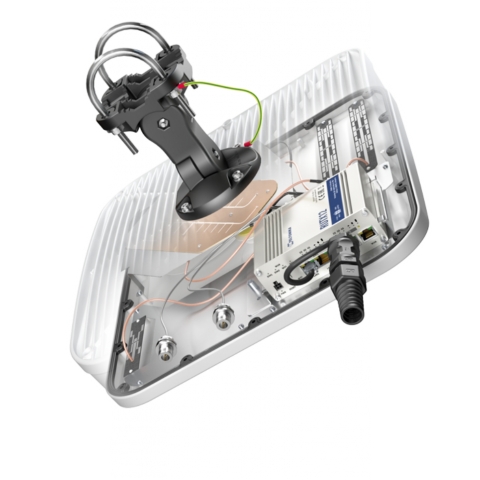

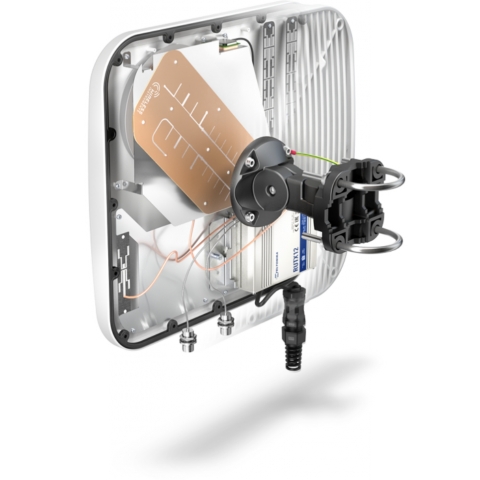

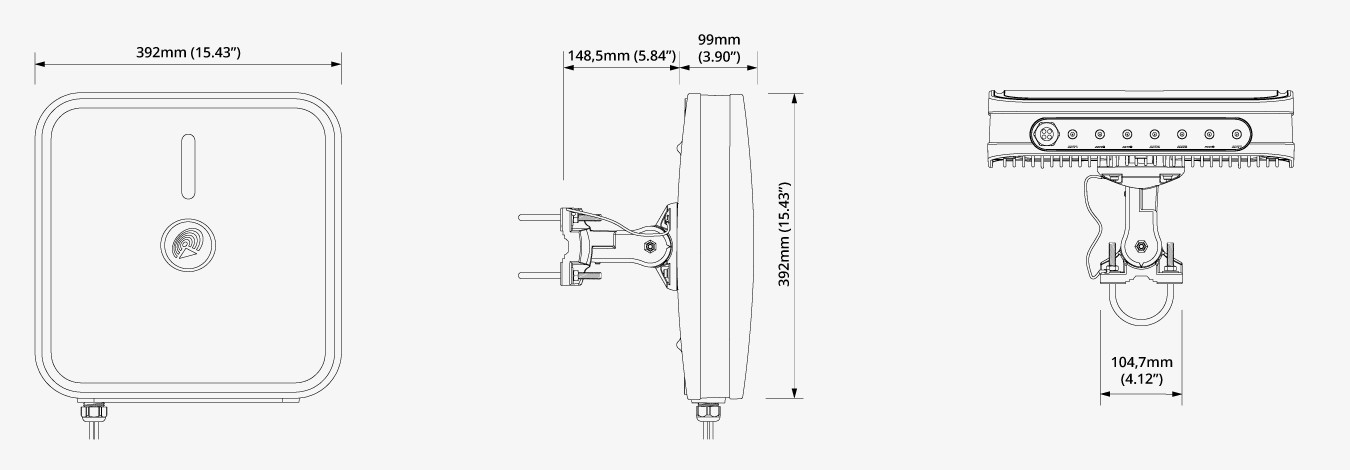

Il contenitore dell’antenna principale è progettato per ospitare Teltonika RUTX12 e integra lo spazio per il router con le funzioni WiFi, GPS e Bluetooth necessarie al sistema. L’unità principale utilizza una connessione RJ45 e due connettori N Female per la seconda antenna LTE, mentre il supporto Passive PoE consente di integrare alimentazione e connettività di rete nella stessa installazione. Entrambi i contenitori delle antenne sono classificati IP67 e destinati al montaggio all’aperto, con un intervallo di temperatura operativa da -40 °C a 80 °C. Il contenitore principale può essere fissato a pali con diametro compreso tra 25 e 66 mm, in linea con l’impiego previsto per installazioni fisse.

La seconda antenna LTE si collega tramite due connettori N Male ed è fornita con cavi LMR195 da 70 cm che realizzano il collegamento fisico con l’unità principale. Sebbene svolga esclusivamente la funzione LTE direzionale, utilizza la stessa combinazione di materiali dichiarata per il contenitore principale: ABS, alluminio, PTFE e fibra di vetro. Separando fisicamente i due elementi LTE direzionali e mantenendo al tempo stesso il router e le altre funzioni radio nel contenitore principale, QuMax XR2 realizza un’installazione esterna a doppia antenna che può essere orientata in base alla disposizione richiesta delle stazioni base, senza duplicare il contenitore del router.
