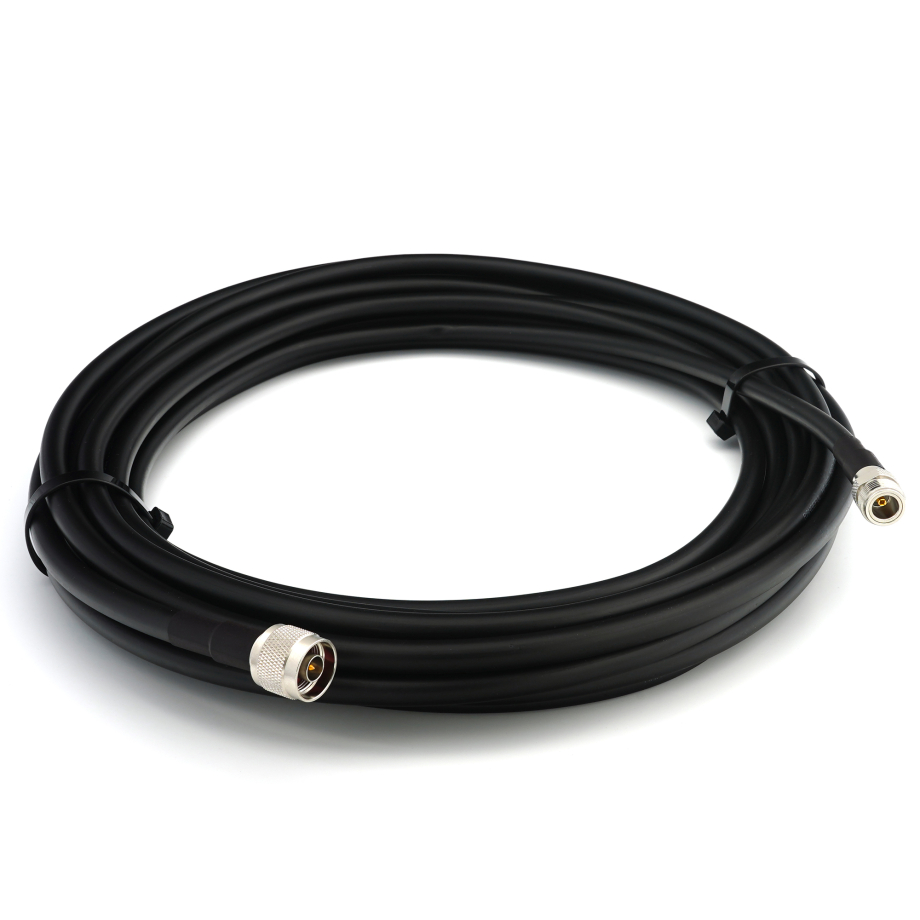

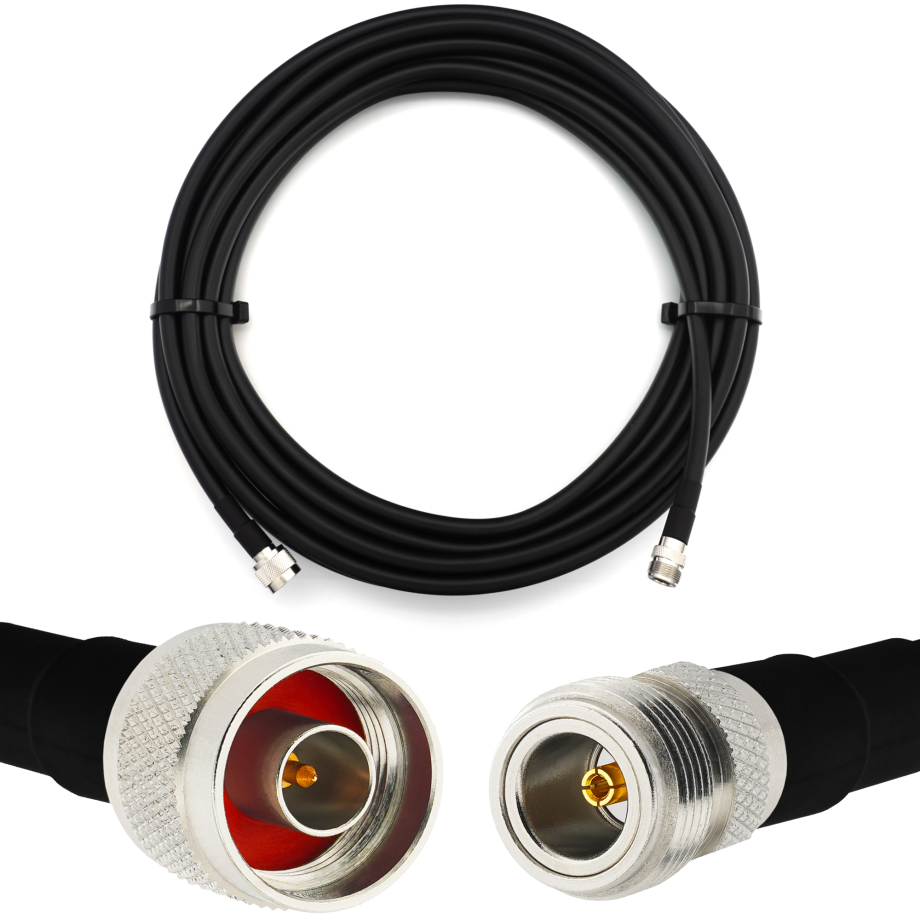

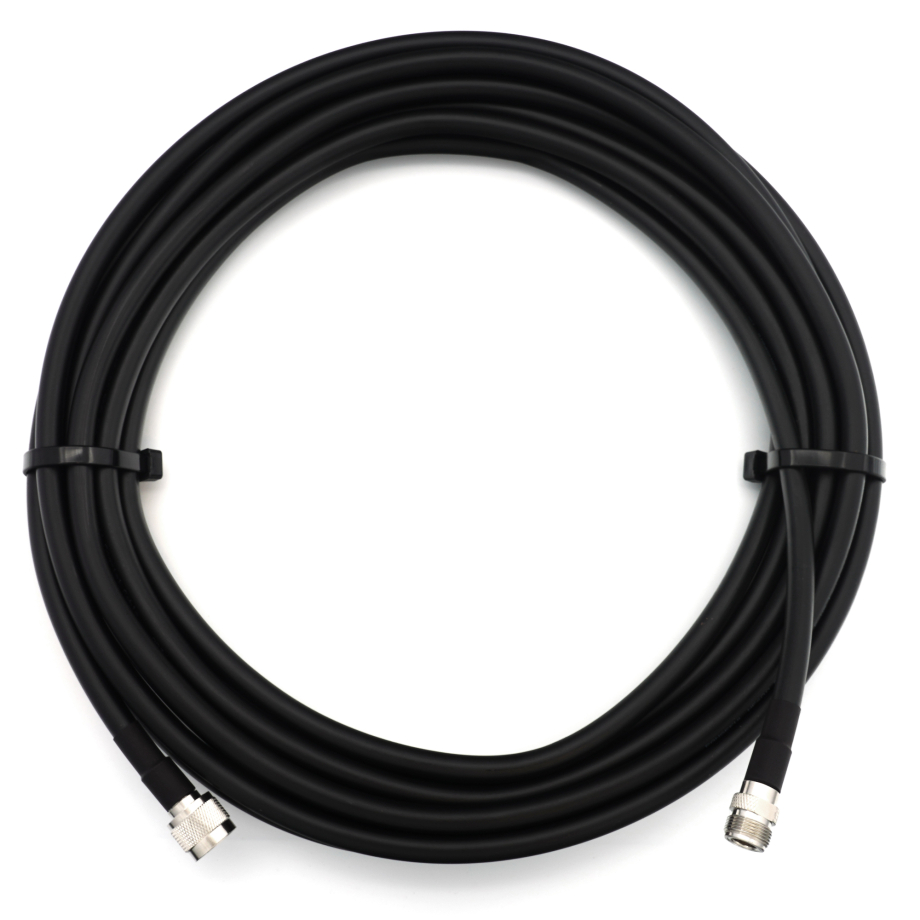

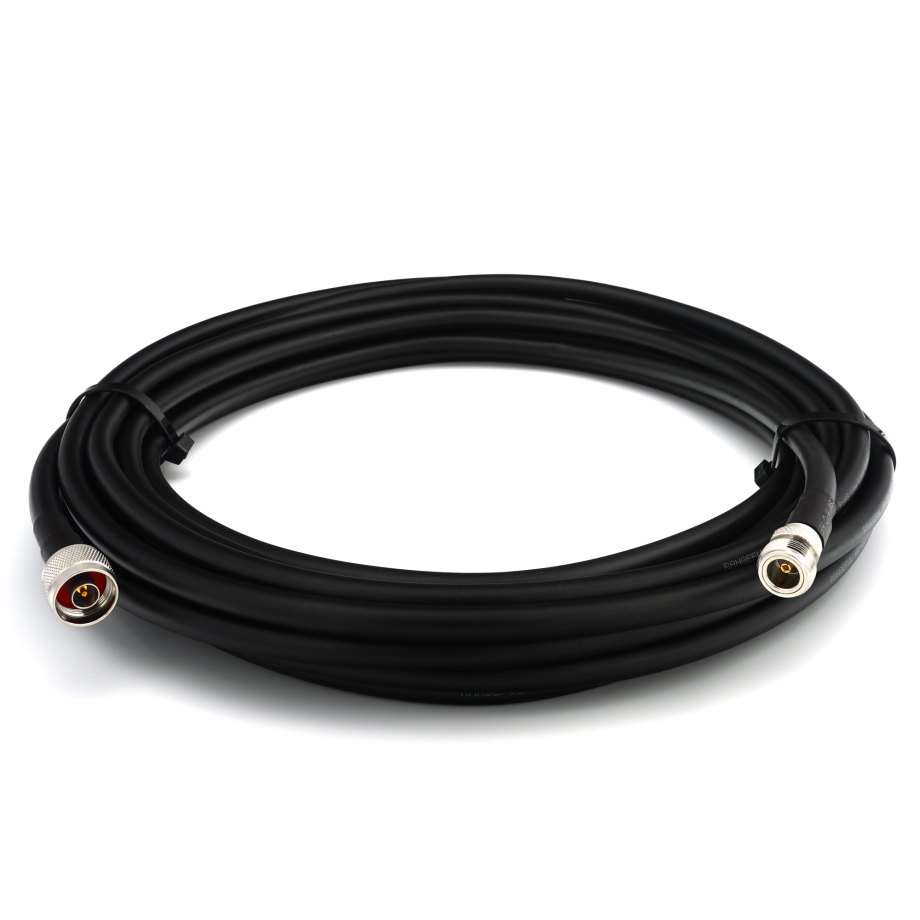

N Maschio a N Femmina 12m Cavo coassiale elastico — equivalente a LMR400 UF UltraFlex

Descrizione dettagliata

Cavo coassiale flessibile a doppia schermatura HF400UF (equivalente LMR400UF UltraFlex)

FATTO IN ITALIA
Il cavo coassiale HF400UF è uno dei prodotti più popolari della gamma di cavi coassiali. LMR400 / HF400 è riconosciuto a livello mondiale come la soluzione standard del settore per i cavi coassiali a bassissima perdita, flessibili, economici e leggeri, con frequenza compresa tra DC e 6GHz, per molte applicazioni RF.
Perché scegliere HF400UF?
HF400UF è molto conosciuto per la sua estrema flessibilità, l'eccellente affidabilità e la bassa attenuazione. Il cavo HF400UF presenta un'attenuazione molto più bassa rispetto ai cavi RG 8, RG 213, RG 214 e 9913 di tipo dielettrico ad aria.
Il cavo HF400UF è stato creato per ottenere una migliore capacità di flessione rispetto al modello HF400/LMR400. Questo risultato è stato ottenuto grazie all'uso di un conduttore centrale a trefoli e di un rivestimento esterno in PVC. Si tratta di un prodotto eccellente nei casi in cui è necessaria una maggiore flessibilità per le installazioni.
Come si ottengono i valori di perdita ridotti di HF400UF?
Questo risultato è ottenuto grazie alle specifiche di costruzione del cavo. Il conduttore centrale utilizza un materiale di rame nudo a trefoli ad alta conduttività. Il dielettrico è costituito da polietilene espanso a iniezione di gas, che consente di ottenere una velocità di propagazione dell'84%. Il dielettrico è dotato di un conduttore esterno in lamina di alluminio, a cui è legato chimicamente. Grazie alla struttura del cavo, l'attenuazione è significativamente inferiore rispetto ai cavi coassiali a schermatura singola: La schermatura RF di HF400UF è > 90 dB rispetto ai 40 dB di RG8.
Guaina esterna
Il cavo coassiale HF400UF è dotato di un rivestimento in PVC flessibile e resistente ai raggi UV. Ciò consente al cavo di piegarsi con una forza molto minore rispetto al cavo HF400 standard con rivestimento in PE o LSZH.
Frequenza Banda operativa
HF400UF è progettato per operare in modo eccellente dalla corrente continua fino a 6GHz. Per qualsiasi banda di frequenza VHF e superiore, la serie HF400 è la scelta più ovvia.
Caratteristiche:
  • Interno/esterno. Rivestimento flessibile in PVC nero protetto dai raggi UV
  • Conduttore in rame puro a trefoli e schermo a treccia in rame stagnato per la migliore trasmissione dati della categoria con un'attenuazione minima.
  • Certificato per l'UE e il Regno Unito. Piena conformità agli standard europei CE, RoHS, UKCA, Classe CPR Eca
Varianti disponibili: 1 - 30m.

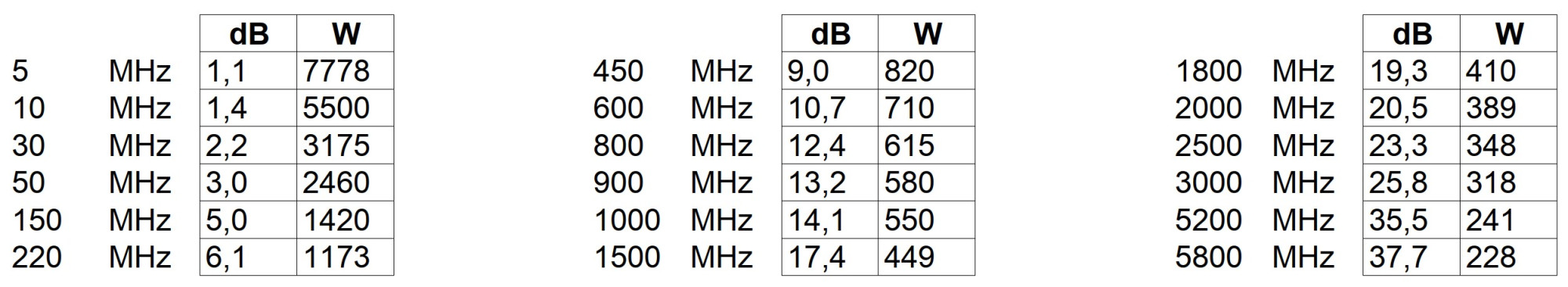

Attenuazioni, dB/100 m. e MAX. Potenza nominale, W

/images/catalogue/description/2316/hf400uf_attenuation-66b23d157ca82-2000x366.jpg

Specifiche

Cavo e connettore

Connettore

(1) N Male - (1) N Female
Tipo di cavo

LMR400
Lunghezza del cavo

12 m
Conduttore

Rame a trefoli
Diametro del conduttore

7 x Ø 0,95 mm
Dielettrico

PEG
Diametro del dielettrico

Ø 7,25 ± 0,10 mm
Schermatura

Foglio di alluminio
Dimensioni della schermatura

Ø 7,35 ± 0,10 mm
Copertura dello schermo

100 %
Treccia

Rame stagnato
Dimensioni della treccia

Ø 7,95 ± 0,10 mm
Copertura della treccia

90 %
Guaina

PVC non contaminante
Diametro della guaina

Ø 10,30 ± 0,18 mm

Caratteristiche esterne

Colore

Nero
Dimensioni

28 x 28 x 7 cm
Peso

1.93 kg
Temperatura di funzionamento

-30 °C a 70 °C
Ambiente

Interno, Esterno

Il pacchetto contiene

Unità

1 pz
