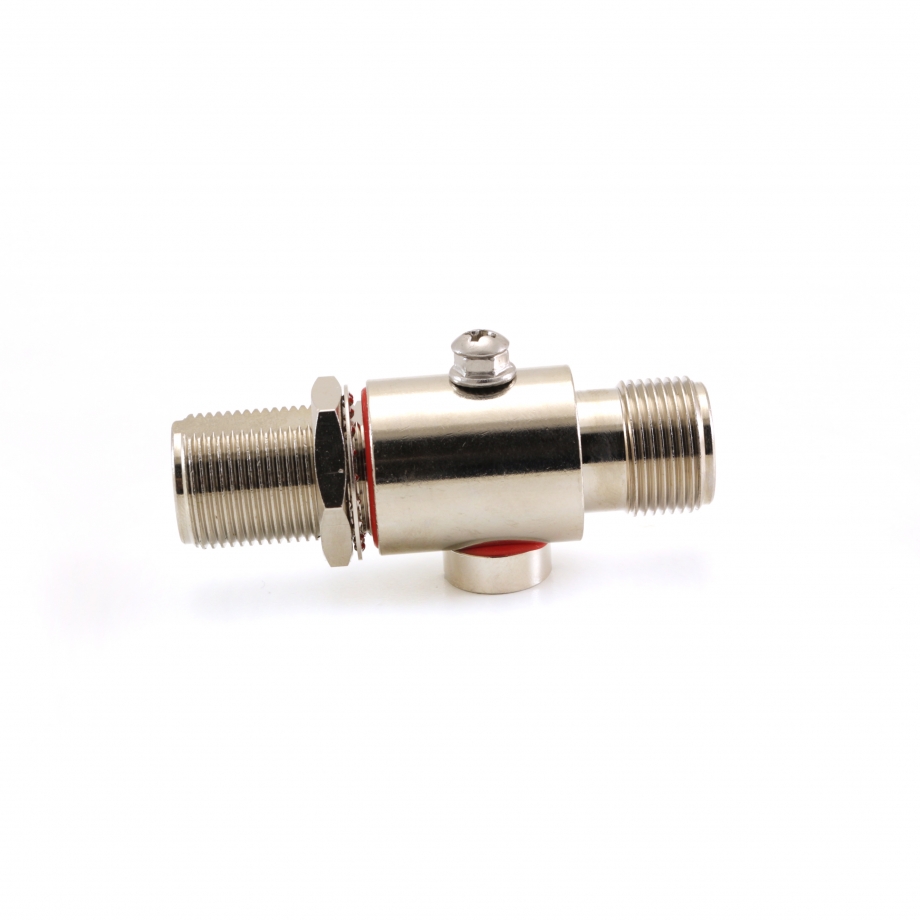

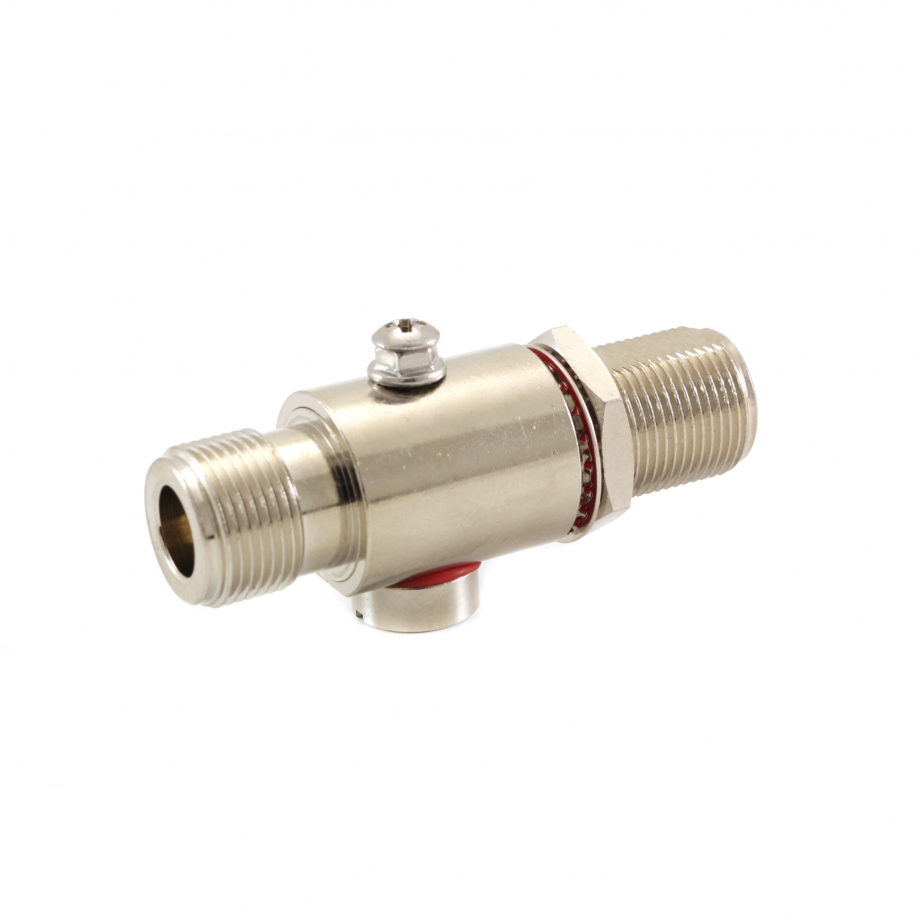

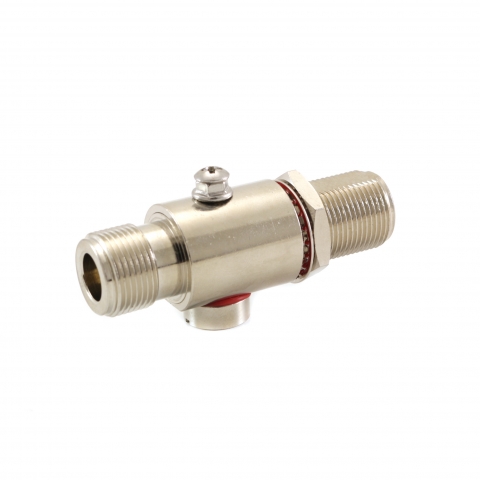

Scaricatore di sovratensione coassiale RF Alfa ALR62NF, N Female / N Female, 0–6 GHz, 50 Ω, 10 kA

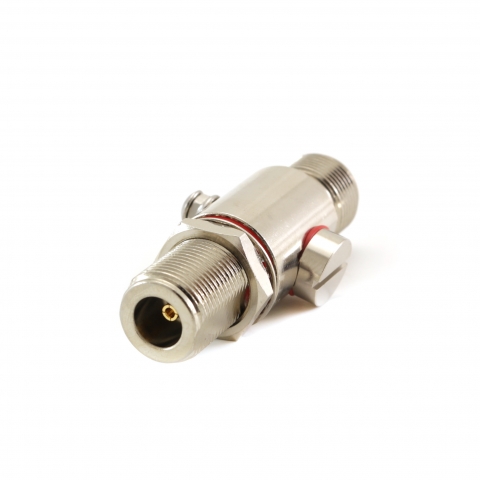

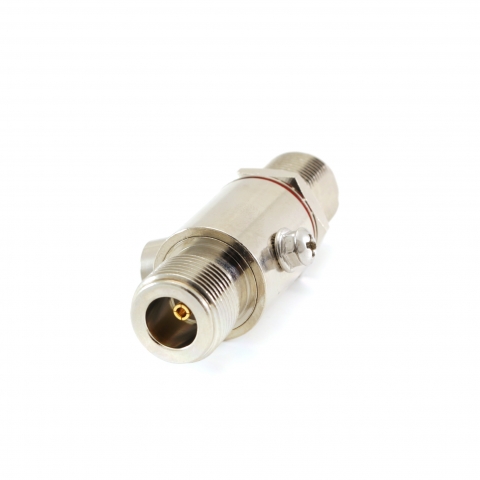

ALFA Network ALR62NF è un dispositivo professionale di protezione da fulmini e sovratensioni per collegamenti coassiali RF operanti nella gamma di frequenza da 0 a 6 GHz. È dotato di connettori N Female su entrambi i lati, per l’inserimento diretto in una linea coassiale compatibile senza modificare il genere dei connettori. L’impedenza di 50 Ω corrisponde a quella di sistema indicata, mentre un VSWR inferiore a 1,5 e una perdita di inserzione di 0,2 dB descrivono il comportamento del dispositivo una volta inserito nel percorso del segnale. Questi valori sono rilevanti perché il dispositivo di protezione diventa parte integrante della linea di trasmissione RF e deve quindi essere scelto in funzione delle caratteristiche elettriche del collegamento. Il corpo è realizzato in ottone nichelato.

I parametri di protezione comprendono una tensione di scarica in DC di 90 V e una corrente massima sopportabile di 10 kA con impulso 8/20 µs. Nel loro insieme, questi valori definiscono la soglia di tensione documentata e la capacità del dispositivo di sopportare una corrente impulsiva nell’installazione coassiale prevista. ALR62NF è dimensionato per una potenza di 50 W e presenta una resistenza di isolamento di 10.000 MΩ, mentre la capacità dell’elettrodo non supera 1,5 pF. Questi parametri elettrici completano le caratteristiche RF e definiscono il comportamento operativo del dispositivo all’interno del collegamento coassiale durante la protezione da fulmini e sovratensioni. Con una gamma di frequenza da 0 a 6 GHz, impedenza di 50 Ω, interfacce N Female e valori di protezione documentati, ALR62NF è un componente di protezione dedicato ai sistemi coassiali RF compatibili.
