Protezione contro fulmini e sovratensioni Alfa serie ALR 0-6 GHz N femmina / N maschio

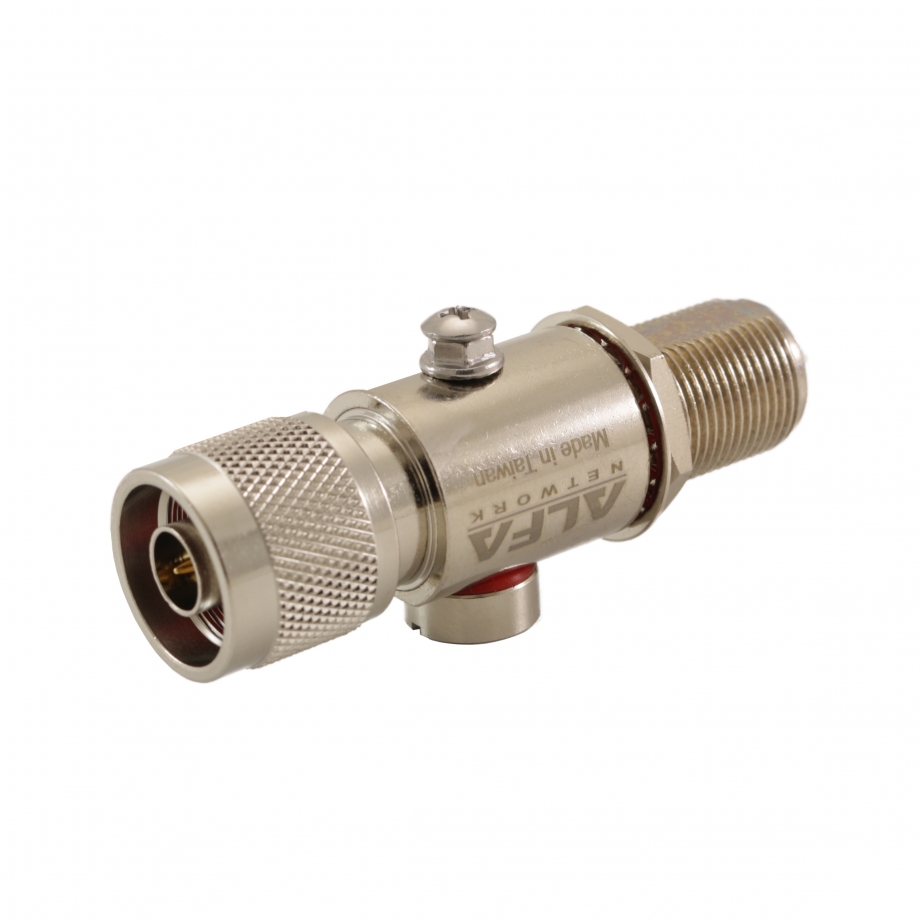

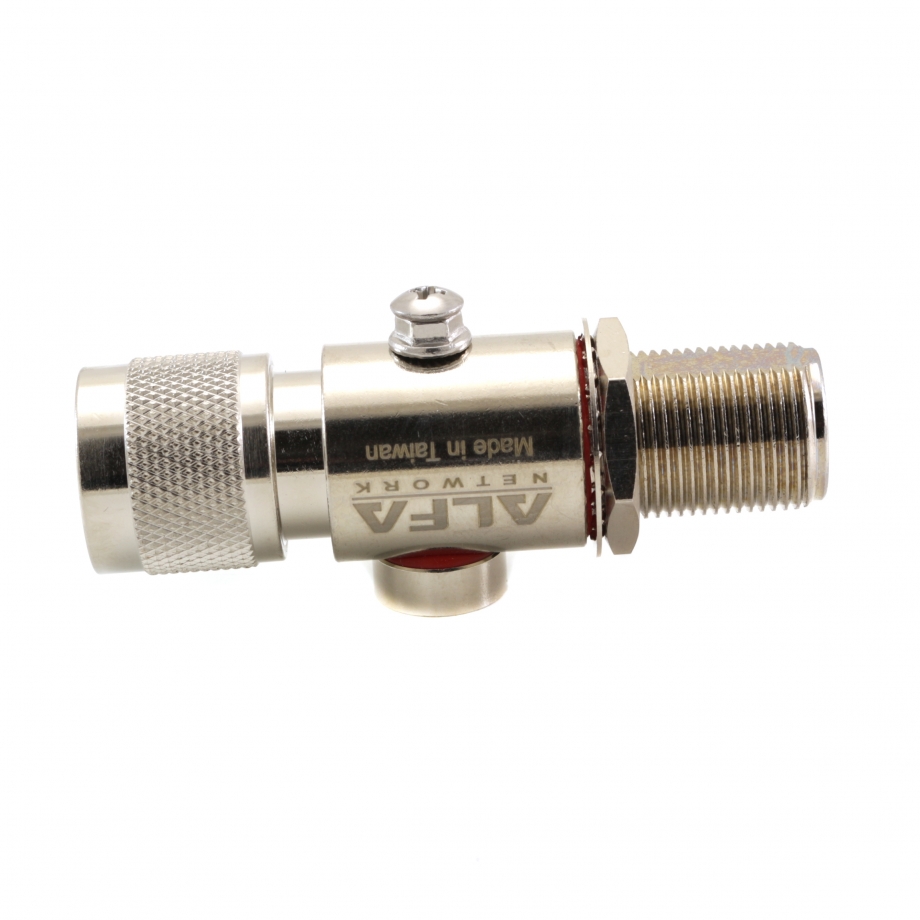

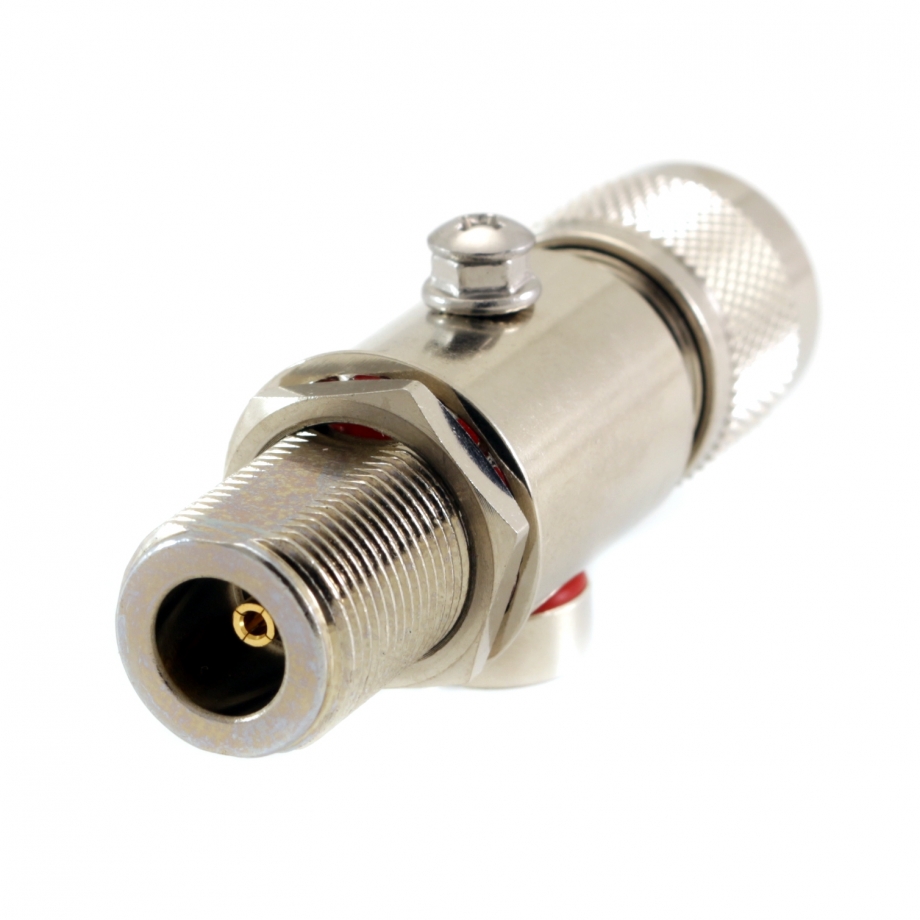

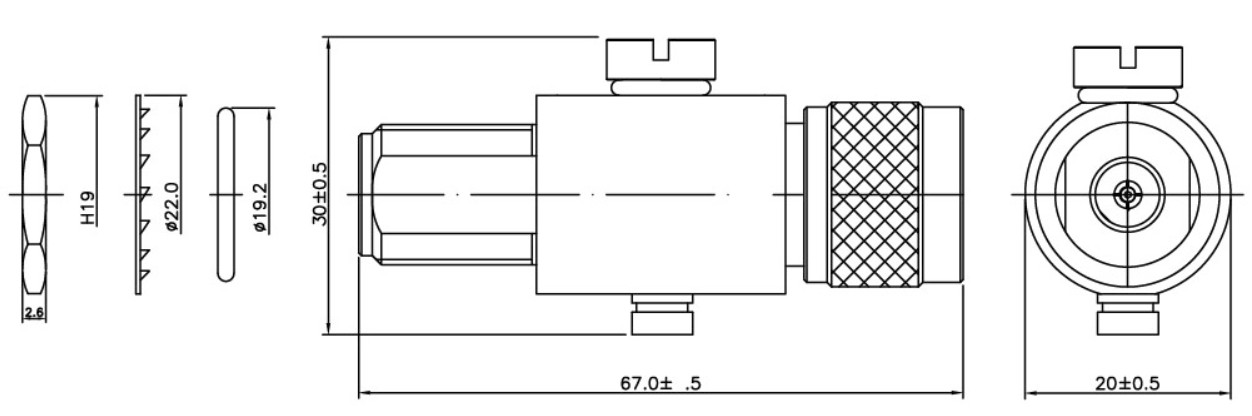

L’ALR06 è uno scaricatore professionale contro fulmini e sovratensioni per collegamenti coassiali RF, progettato per funzionare nella gamma di frequenze da 0 a 6 GHz. Il corpo è realizzato in ottone nichelato ed è dotato di un connettore N Male su un lato e di un connettore N Female sull’altro, così da poter essere installato direttamente in linea tra il collegamento dell’antenna e il cavo coassiale. Il dispositivo presenta un’impedenza di 50 Ω, un VSWR inferiore a 1,5 e una perdita di inserzione di 0,2 dB. Questi parametri RF ne definiscono l’impiego nei collegamenti che operano entro la gamma di frequenze specificata, mantenendo il dispositivo di protezione direttamente inserito nella linea coassiale.

Per la protezione dalle sovratensioni, l’ALR06 presenta una tensione di scarica DC di 90 V e una corrente massima sopportabile di 10 kA con forma d’onda 8/20 µs. Il dispositivo protegge in modo equivalente entrambi i connettori e integra un punto di messa a terra previsto per l’installazione. La resistenza di isolamento è pari a 10.000 MΩ, mentre la capacità dell’elettrodo è specificata a un massimo di 1,5 pF. Il dispositivo è dimensionato per una potenza di 50 W e abbina così la funzione di collegamento RF alla protezione documentata della linea coassiale contro fulmini e sovratensioni.
