Antenna LTE QuMax XR High Band per Teltonika RUT240/950/955/X09/X11

QuWireless QuMax XR LTE High Band combina un’antenna LTE direzionale con un contenitore da esterno progettato per ospitare specifici router Teltonika. La configurazione direzionale è pensata per installazioni fisse in cui è necessario stabilire un collegamento con una stazione base distante, e QuWireless la presenta come l’antenna LTE direzionale più potente della propria gamma. L’antenna copre le bande di frequenza 694-960 MHz e 2,3-2,7 GHz, comprendendo le bande LTE e 5G indicate per il prodotto. In questi intervalli, le bande LTE/5G supportate vengono gestite tramite la stessa struttura d’antenna integrata, senza ricorrere ad antenne esterne separate. Il guadagno è pari a 6 dBi nella gamma di frequenze inferiore e raggiunge 13 dBi tra 2,3 e 2,7 GHz, valore che rappresenta la prestazione massima dichiarata per la versione High Band.

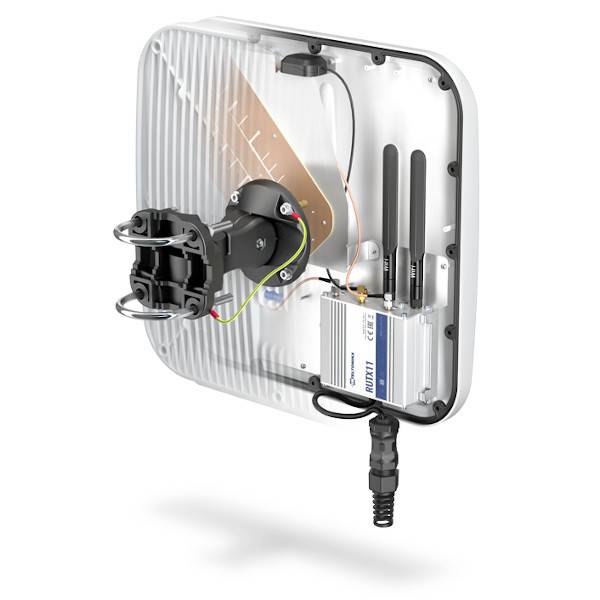

La doppia polarizzazione X-Pol è abbinata a un’impedenza di 50 Ω, mentre l’ampiezza del fascio varia in funzione della frequenza. Nella banda inferiore è pari a 70°/70°, mentre tra 2,3 e 2,7 GHz si restringe a 30°/30°, concentrando maggiormente l’emissione nella direzione prevista alle frequenze più elevate. All’interno del contenitore è inoltre previsto spazio per antenne GPS e WiFi interne originali Teltonika, che possono essere installate insieme al router nello stesso alloggiamento. In questo modo, antenna LTE direzionale, router e antenne interne Teltonika opzionali vengono integrati in un’unica installazione da esterno.

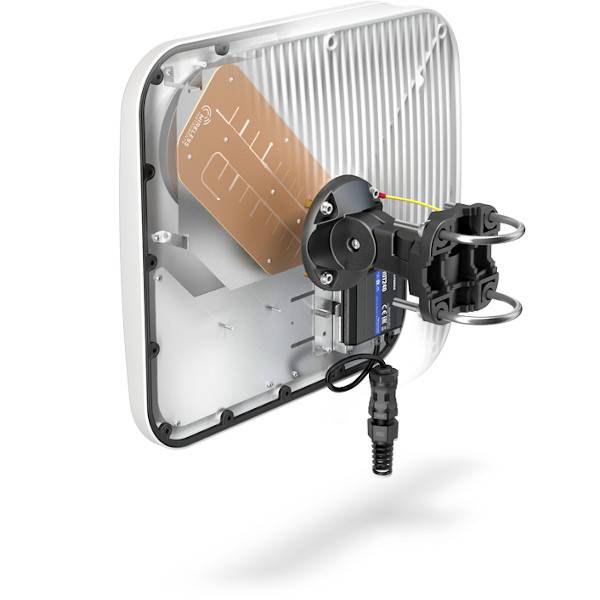

Il contenitore del QuMax XR LTE High Band è progettato per integrare direttamente i router Teltonika compatibili, tra cui RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09 e RUTX11. Il router viene installato all’interno del contenitore IP67, destinato all’uso esterno e alle installazioni industriali fisse. Una staffa di montaggio universale consente il fissaggio su pali con diametro da 25 a 66 mm, mentre per il contenitore è indicata una coppia di serraggio consigliata di 0,6-0,8 Nm. La temperatura operativa supportata va da -40 °C a 80 °C, mantenendo l’insieme entro l’intervallo ambientale specificato.

La connettività avviene tramite RJ45 e il supporto Passive PoE consente di integrare nella stessa installazione il collegamento di rete e l’alimentazione. Poiché il router è posizionato all’interno del contenitore dell’antenna, il dispositivo di rete attivo entra a far parte dello stesso insieme fisico dell’antenna direzionale. Il contenitore è realizzato in ABS, alluminio, PTFE e fibra di vetro e offre un grado di protezione IP67. Insieme allo spazio dedicato al router, al sistema di montaggio su palo e alla possibilità di installare antenne GPS e WiFi interne originali Teltonika, il contenitore costituisce una piattaforma di montaggio completa per i componenti router e antenna compatibili con il sistema QuMax XR LTE High Band.
