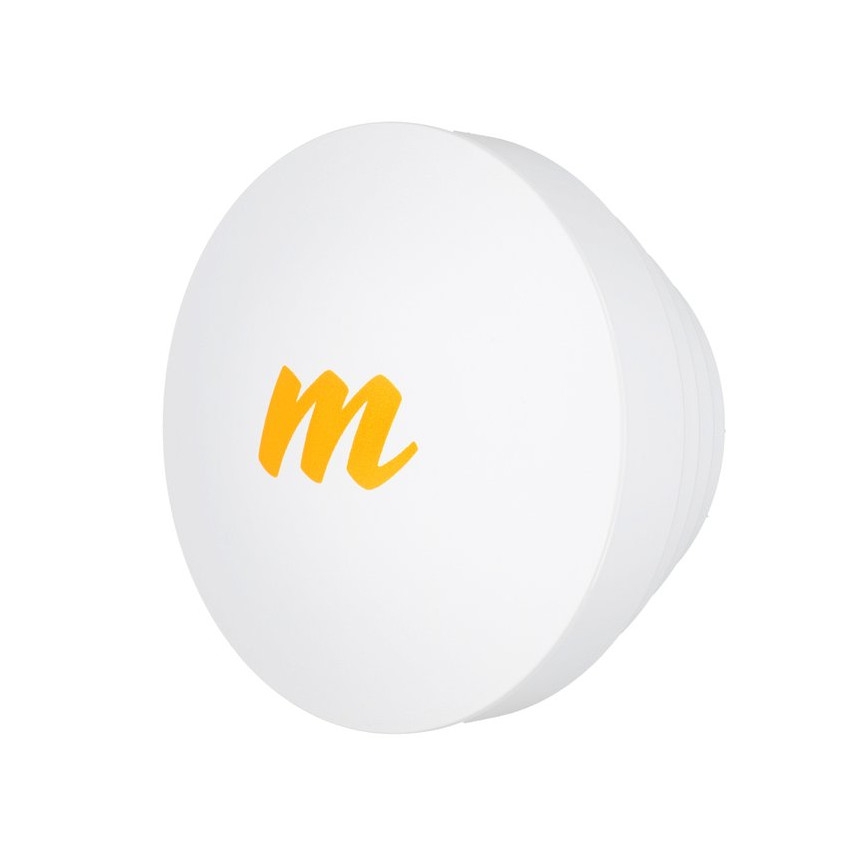

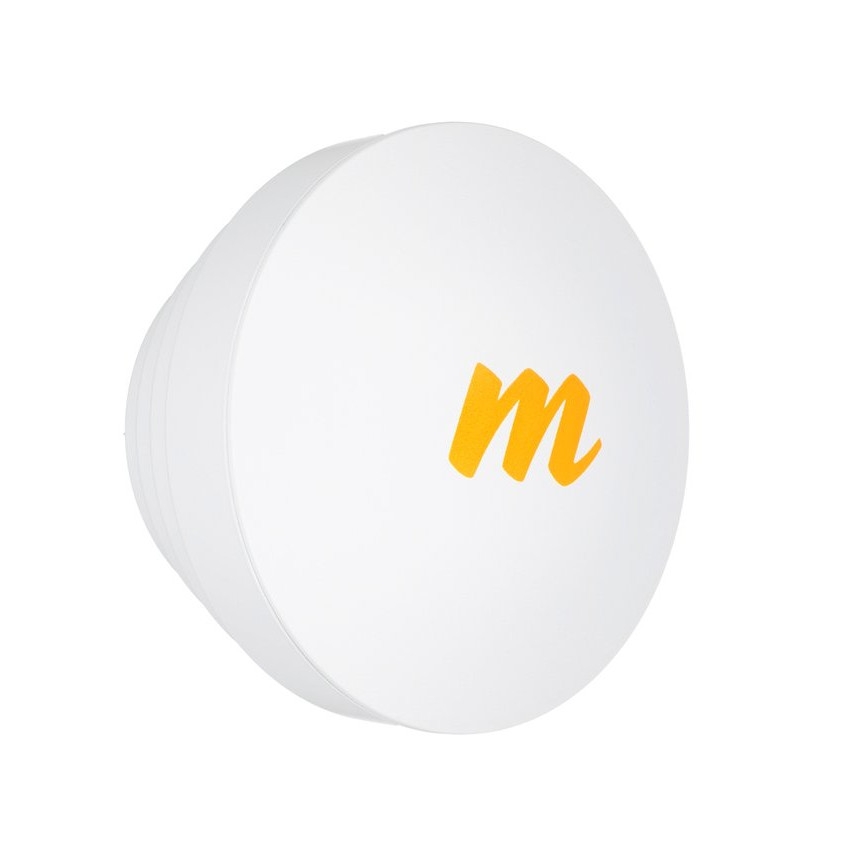

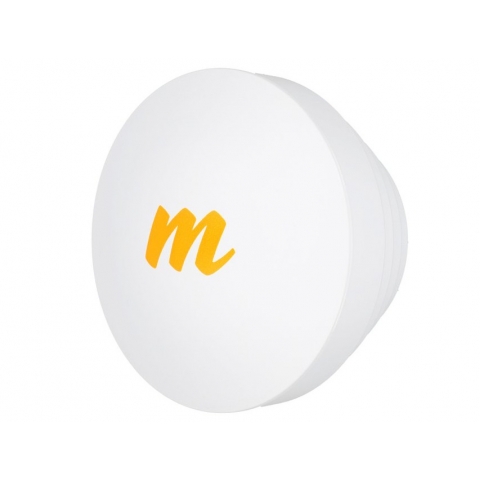

Antenna horn Mimosa N5-X16 16 dBi per C5x | 4900–6400 MHz

La Mimosa N5-X16 è un’antenna a tromba modulare progettata specificamente per l’impiego con la radio Mimosa C5x e amplia la configurazione d’antenna nativa della radio con un’opzione da 16 dBi di guadagno. Fa parte della famiglia di antenne N5-X con attacco Twist-On, sviluppata per il funzionamento del C5x nella gamma di frequenze estesa da 4,9 a 6,4 GHz, nei limiti consentiti dalle normative locali. Il collegamento diretto tramite l’interfaccia Mimosa N5-X Twist-On mantiene il carattere integrato della piattaforma C5x, introducendo al tempo stesso un diverso diagramma di radiazione e un differente livello di guadagno. La polarizzazione dual-slant a 45° è la stessa adottata nell’intera famiglia N5-X, rendendo l’antenna parte integrante del sistema modulare C5x anziché un componente RF universale separato.

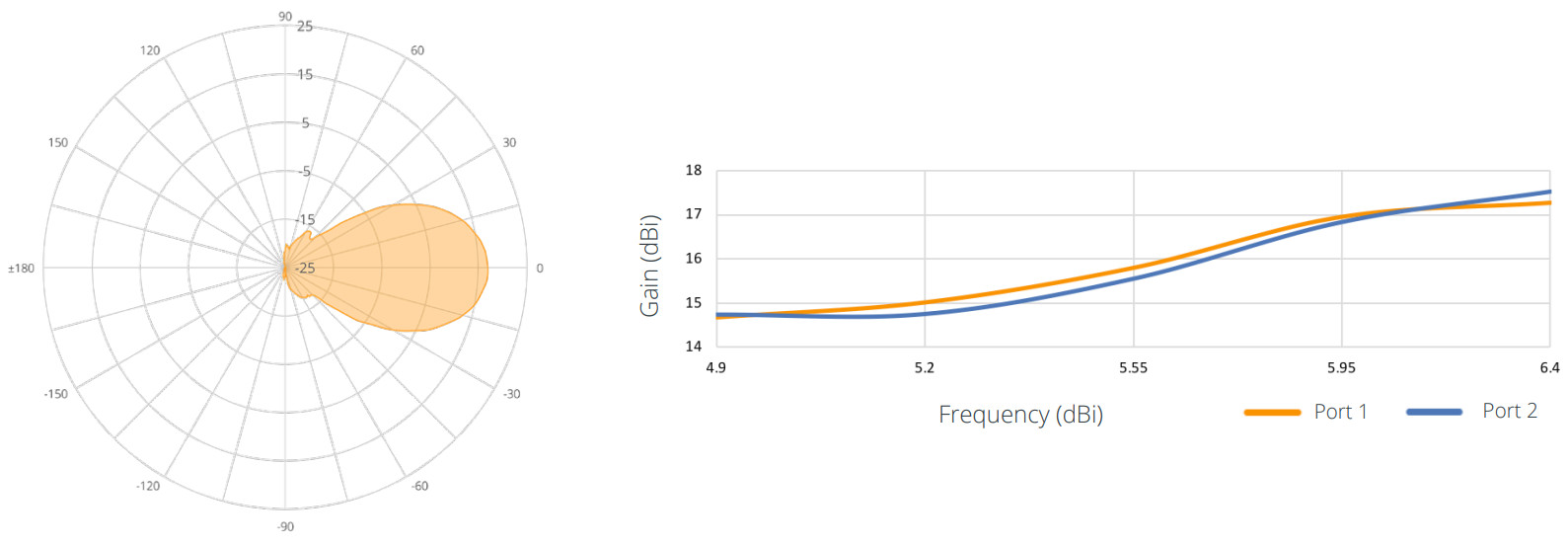

Con un’ampiezza del fascio simmetrica a 3 dB di 22°, la N5-X16 offre un diagramma di radiazione nettamente più concentrato rispetto alla configurazione d’antenna nativa da 8 dBi della radio C5x. Un rapporto fronte/retro minimo di 50 dB e un rapporto fronte/lato minimo di 43 dB descrivono ulteriormente la capacità dell’antenna di concentrare l’energia RF nella direzione principale, limitando al contempo l’irradiazione verso il retro e i lati. Mimosa indica espressamente che la famiglia N5-X è ottimizzata per isolare il rumore grazie a un’elevata soppressione dei lobi laterali. La N5-X16 rappresenta quindi l’opzione direzionale da 16 dBi all’interno della più ampia gamma di antenne modulari per C5x.

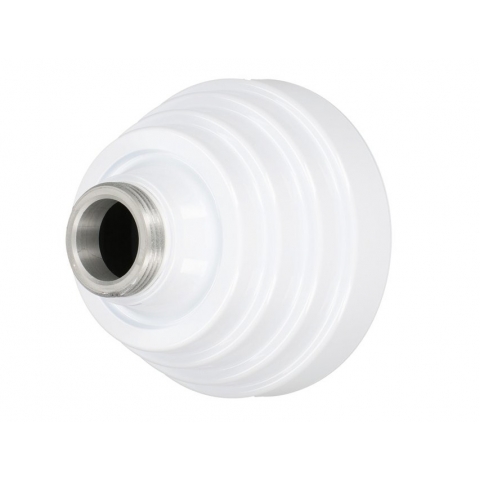

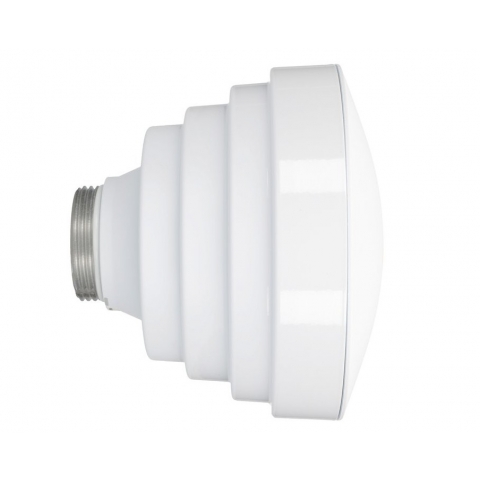

La N5-X16 è una delle quattro opzioni di antenna modulare con attacco Twist-On disponibili per il C5x, insieme alle varianti da 12, 20 e 25 dBi. Questo approccio modulare consente di abbinare la stessa piattaforma radio C5x a diverse configurazioni d’antenna, mantenendo un collegamento meccanico e RF diretto attraverso l’interfaccia N5-X dedicata. La N5-X16 adotta una struttura a tromba, pesa 0,61 kg e misura 160 mm di diametro per 116 mm di profondità. Queste dimensioni definiscono gli ingombri da considerare in fase di installazione, mentre l’antenna rimane collegata direttamente alla radio compatibile senza richiedere un collegamento d’antenna separato. Il sistema Twist-On semplifica inoltre il passaggio da una configurazione d’antenna all’altra all’interno dell’ecosistema C5x.

L’installazione in esterno è supportata dalla progettazione meccanica della N5-X16 e della radio C5x compatibile. L’antenna è classificata per resistere a velocità del vento fino a 200 km/h, con un carico al vento di 5,13 kg a 160 km/h. Il C5x completa l’insieme con un involucro in alluminio pressofuso, rivestimento stabilizzato ai raggi UV, due fascette integrate per il montaggio su palo e un terminale di messa a terra. Il grado di protezione IP55 e l’intervallo di temperatura operativa da −40 °C a +55 °C definiscono le condizioni ambientali della piattaforma radio. La N5-X16 si collega direttamente tramite l’interfaccia Mimosa N5-X Twist-On, diventando parte integrante dell’installazione C5x. Insieme, antenna e radio combinano caratteristiche RF direzionali, protezione per esterni, elementi di montaggio e integrazione modulare in un unico sistema.
