Antenna settoriale a corno asimmetrico con TwistPort 90° | Antenna ad alto guadagno 5180–6000 MHz

Le antenne a tromba RF elements della serie Asymmetrical Horn TP sono progettate per garantire una copertura radio direzionale nelle reti ad alta densità, dove è fondamentale ridurre le interferenze e controllare con precisione il diagramma di radiazione. La serie comprende tre modelli, AH2030-TP, AH60-TP e AH90-TP, tutti operanti nella gamma di frequenze da 5180 a 6000 MHz. A differenza delle antenne a tromba simmetriche, questi modelli presentano un diagramma di radiazione più ampio sul piano orizzontale e più stretto su quello verticale. Questa configurazione consente di distribuire il segnale su un determinato settore orizzontale, mantenendo un fascio più concentrato in verticale. Si tratta di una caratteristica particolarmente utile nella progettazione della copertura wireless in aree densamente popolate.

Queste antenne combinano l'elevato guadagno delle tradizionali antenne settoriali con la capacità di sopprimere i lobi laterali tipica delle antenne a tromba. I diagrammi di radiazione sono praticamente privi di lobi laterali, contribuendo così a ridurre le interferenze al di fuori dell'area da coprire. Il guadagno e le caratteristiche di radiazione rimangono molto stabili nell'intera gamma di frequenze operative, favorendo una copertura uniforme su tutta la banda. Grazie a queste proprietà, la serie Asymmetrical Horn TP è particolarmente indicata per installazioni con un'elevata concentrazione di access point, siti con numerosi client e ambienti in cui più apparati radio operano a breve distanza tra loro. La combinazione di copertura asimmetrica ed efficace soppressione delle interferenze permette di indirizzare il segnale verso l'area desiderata, limitando al contempo le emissioni indesiderate al di fuori di essa.

I tre modelli della serie Asymmetrical Horn TP offrono diverse combinazioni di ampiezza del fascio e guadagno, permettendo di scegliere il diagramma di radiazione più adatto all'area da coprire. Al livello di −6 dB, l'AH2030-TP presenta un'apertura di 30° sul piano orizzontale e di 20° su quello verticale, risultando il modello con il fascio orizzontale più stretto della serie. L'AH60-TP porta l'apertura orizzontale a 60°, mentre l'AH90-TP raggiunge i 90°. Entrambi mantengono un'apertura verticale di 25°. Queste differenze consentono di scegliere un settore orizzontale più stretto o più ampio senza dover adottare un fascio altrettanto largo sul piano verticale.

L'AH2030-TP offre il guadagno più elevato dei tre modelli, pari a 20,5 dBi, seguita dall'AH60-TP con 17 dBi e dall'AH90-TP con 16 dBi. Grazie al fascio più stretto, l'AH2030-TP rappresenta una soluzione per le installazioni che richiedono una copertura direzionale più concentrata, mentre l'AH60-TP e l'AH90-TP coprono settori orizzontali progressivamente più ampi. L'AH2030-TP integra inoltre la tecnologia BeamSwitch™ di RF elements, che consente di ruotare l'antenna di 90° scambiando la posizione dell'impugnatura e della staffa di montaggio. In questa configurazione, l'ampiezza del fascio diventa di 20° sul piano orizzontale e di 30° su quello verticale. Questa possibilità di montaggio aggiuntiva permette di adattare l'orientamento del fascio quando la geometria della copertura richiesta è diversa da quella della configurazione standard.

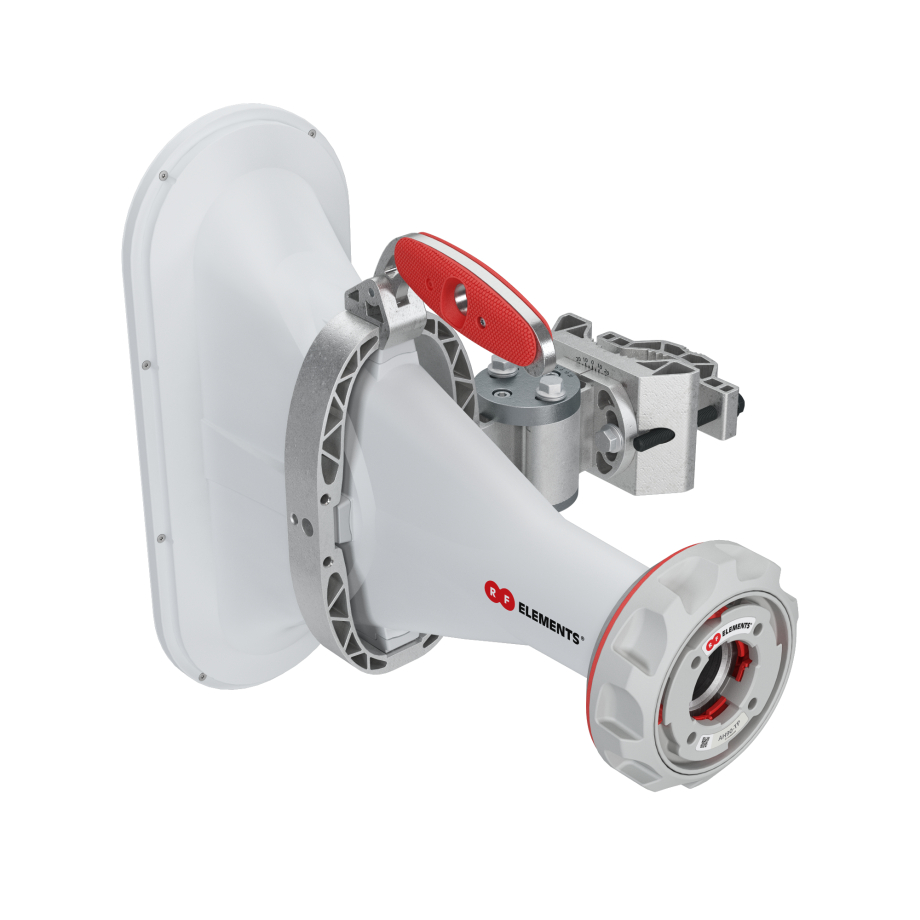

Tutti e tre i modelli utilizzano il sistema di connessione TwistPort™ di RF elements, un'interfaccia a guida d'onda con aggancio rapido mediante rotazione e bloccaggio. Al posto dei tradizionali connettori coassiali per antenne, TwistPort™ consente di collegare l'antenna ad apparati radio compatibili tramite un apposito adattatore TwistPort™. Utilizzando l'adattatore TPA appropriato, il sistema permette il collegamento con un'ampia gamma di apparati radio di terze parti. La scelta dell'adattatore corretto rappresenta quindi un aspetto importante nella configurazione dell'abbinamento tra radio e antenna. Questo sistema di connessione è comune ai modelli AH2030-TP, AH60-TP e AH90-TP, nonostante le differenze nei rispettivi diagrammi di radiazione e nelle caratteristiche costruttive.

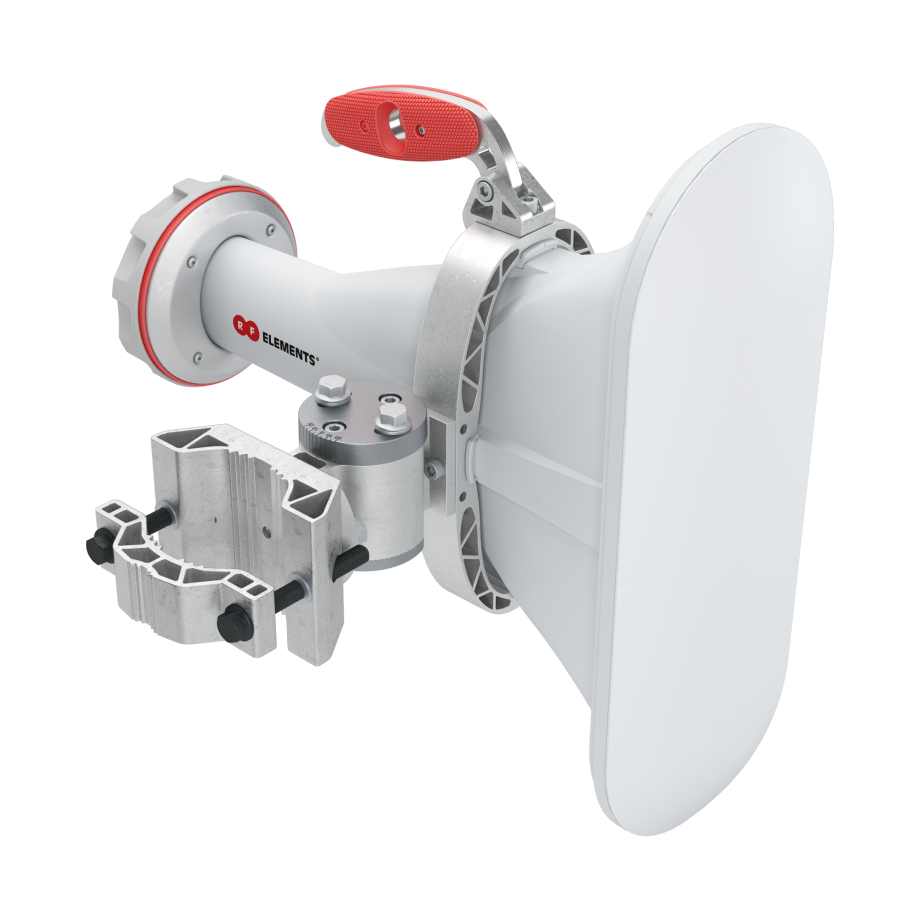

Le antenne sono progettate per l'installazione all'esterno, con grado di protezione IP55 e un sistema di fissaggio per pali con diametro compreso tra 40 e 80 mm. Le staffe consentono una regolazione meccanica di ±20° sia sul piano verticale sia su quello orizzontale, permettendo di orientare il fascio verso l'area da coprire dopo il montaggio. La struttura comprende componenti in alluminio ed elementi di fissaggio in acciaio inox, mentre per i corpi delle antenne vengono utilizzati materiali resistenti ai raggi UV. Tutti e tre i modelli funzionano a temperature comprese tra −35 °C e +60 °C e resistono a velocità del vento fino a 160 km/h. L'AH2030-TP dispone inoltre di un anello in alluminio estruso che rinforza il fissaggio dell'antenna e facilita la rotazione prevista dalla tecnologia BeamSwitch™. Queste caratteristiche di montaggio e resistenza ambientale consentono di utilizzare modelli con differenti aperture del fascio nelle installazioni esterne, mantenendo modalità di collegamento e regolazione dell'orientamento comuni a tutta la serie.
