APOE08 PoE injector – injector PoE Fast Ethernet a 8 porte

L’APOE08 è un iniettore PoE passivo a otto porte che consente di alimentare fino a otto dispositivi PoE passivi da un’unica sorgente di alimentazione. È destinato a installazioni con dispositivi quali access point, telecamere IP e telefoni IP, ai quali dati e alimentazione vengono trasmessi tramite uscite RJ45 dedicate. L’iniettore supporta velocità di trasmissione dati di 10/100 Mbps. I dati viaggiano sui pin RJ45 1, 2, 3 e 6, mentre l’alimentazione utilizza i pin 4 e 5 per il polo positivo e i pin 7 e 8 per il polo negativo. Questa disposizione dei pin determina il modo in cui dati e alimentazione vengono distribuiti su ciascuna uscita e deve quindi essere considerata nella scelta dei dispositivi PoE passivi da collegare.

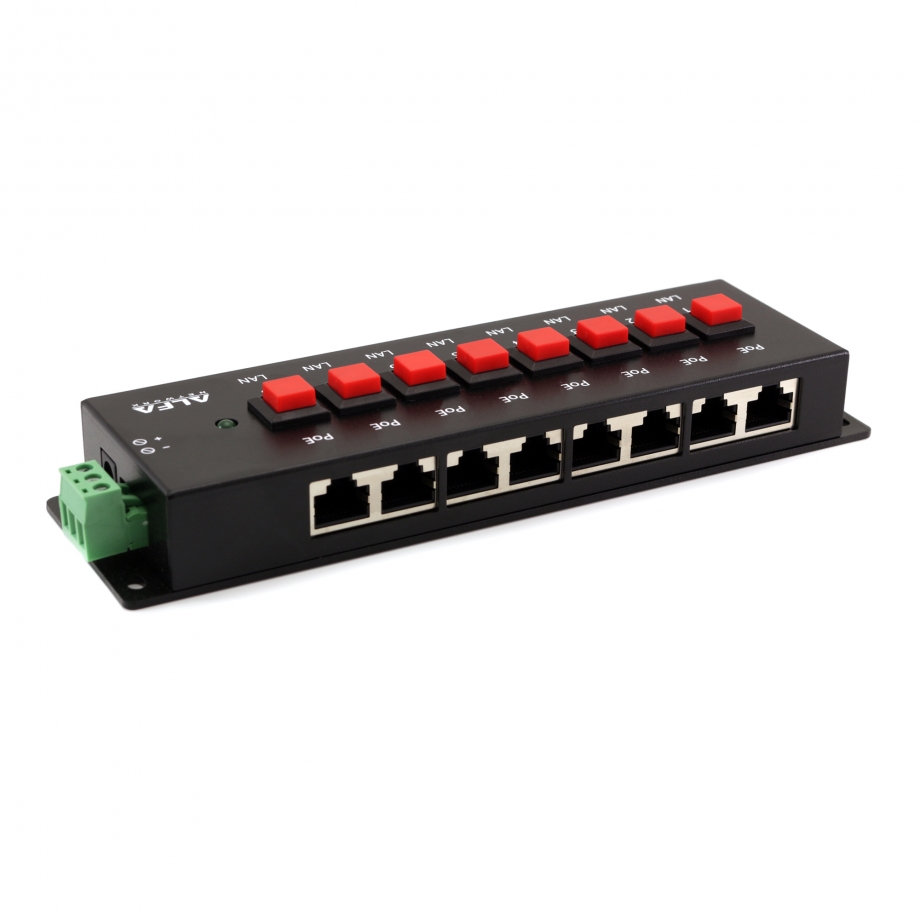

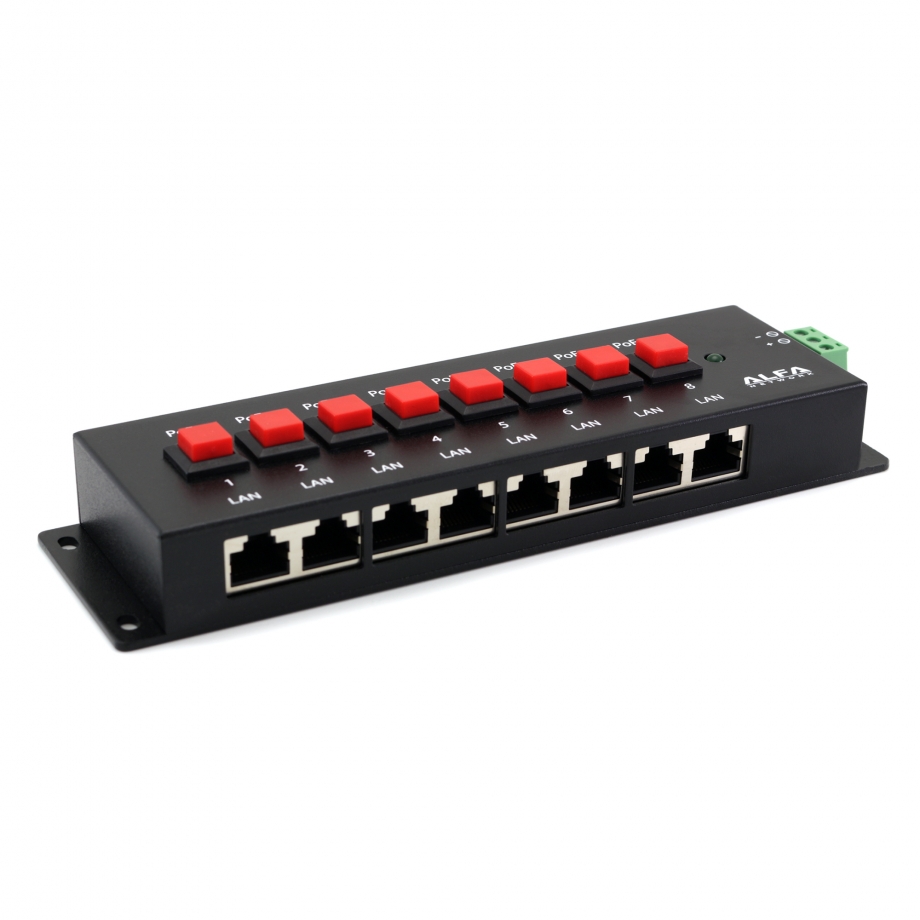

L’alimentazione può essere fornita da una sorgente da 12–48 VDC tramite il jack DC oppure attraverso la morsettiera, offrendo due modalità previste per alimentare l’iniettore. L’ingresso DC utilizza un connettore da 2,1 × 5,5 mm e la potenza disponibile in uscita dipende dalla potenza applicata in ingresso. Ognuno degli otto canali dispone di un proprio interruttore On/Off, che consente di controllare separatamente l’alimentazione dei singoli dispositivi collegati senza influire sugli altri canali. Questo controllo indipendente dei canali opera insieme all’alimentazione comune: una sola sorgente alimenta l’iniettore, mentre ogni uscita può essere attivata o disattivata separatamente. L’APOE08 combina quindi la distribuzione centralizzata dell’alimentazione PoE passiva con il controllo indipendente di otto connessioni Ethernet.
