Antenna da interno Alfa Panel APA-M25 | Antenna Wi‑Fi a pannello dual band 2,4/5 GHz, 8/10 dBi, RP-SMA

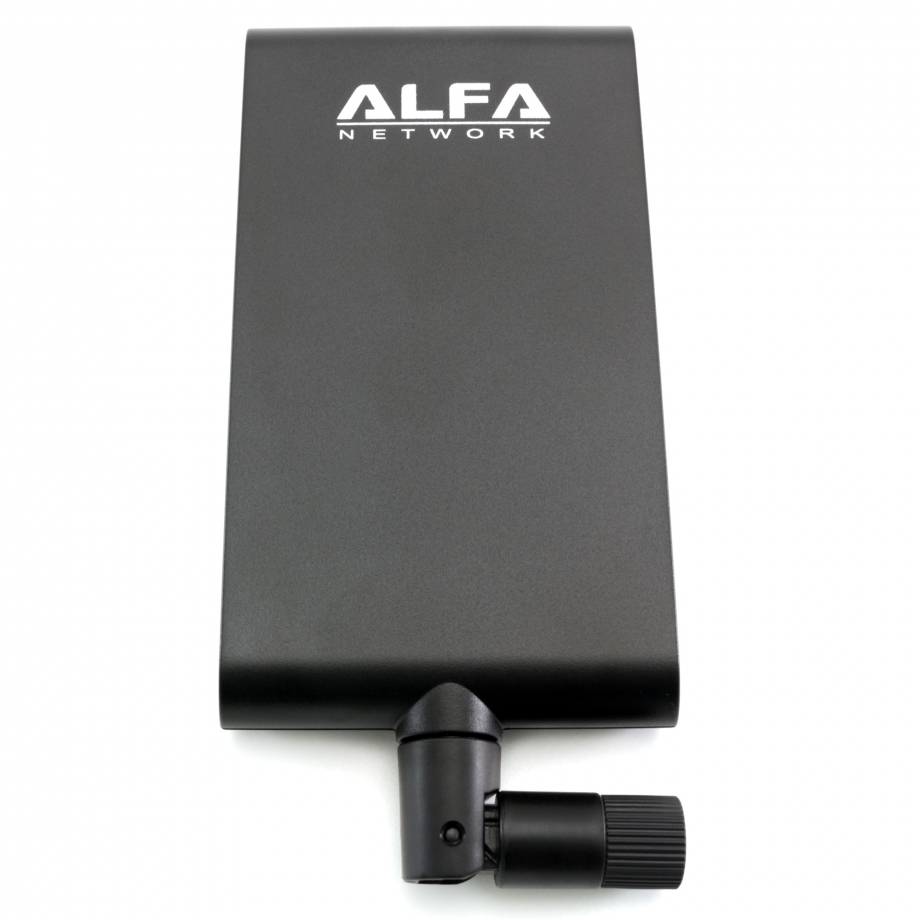

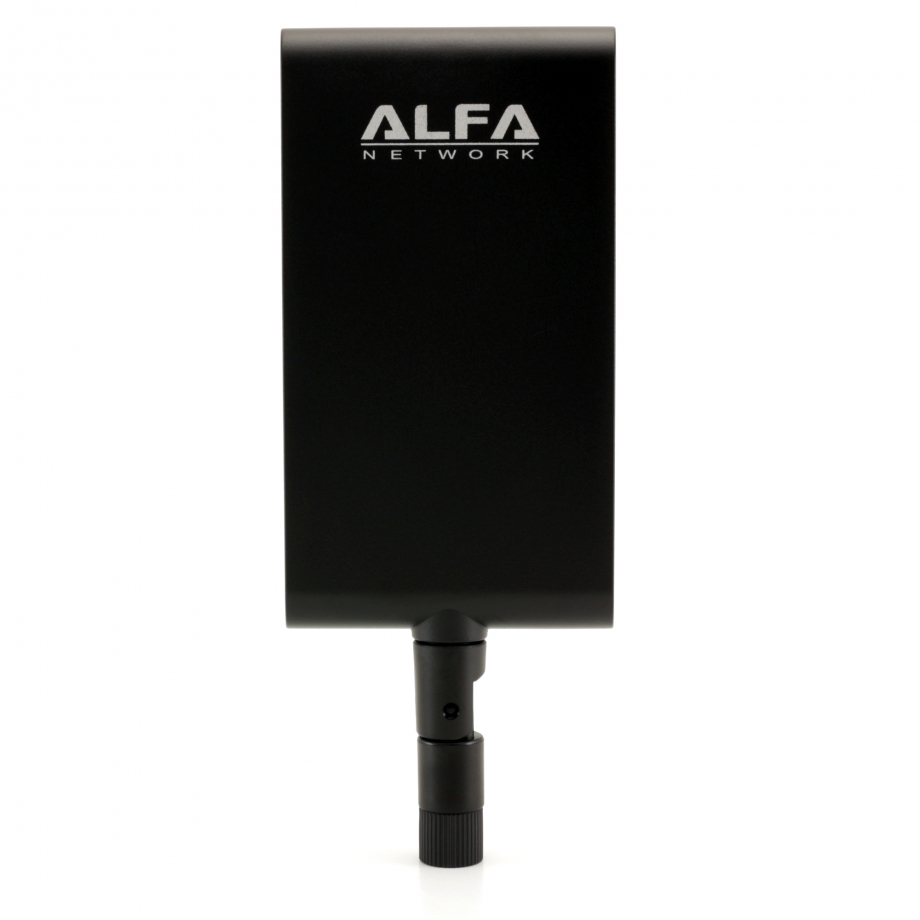

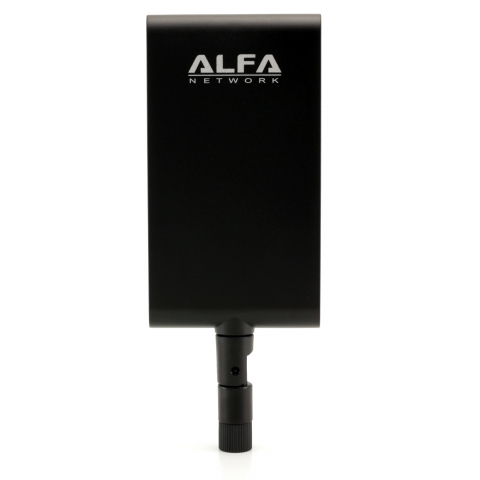

APA-M25 è un’antenna panel indoor dual-band ad alto guadagno, progettata per funzionare nelle bande a 2,4 GHz e 5 GHz. Copre le frequenze da 2,4 a 2,5 GHz e da 5,150 a 5,875 GHz, consentendo di utilizzare un’unica antenna per entrambe le bande supportate anziché ricorrere a due soluzioni single-band separate. L’antenna adotta una struttura patch direzionale, che concentra il diagramma di radiazione in una direzione definita invece di distribuire il segnale in modo uniforme attorno al punto di installazione. Per questo motivo, il posizionamento e l’orientamento dell’antenna sono elementi importanti durante l’installazione, poiché la copertura deve essere indirizzata verso l’area desiderata. Lo stesso pannello può quindi essere utilizzato con apparati che operano in una delle due bande supportate, semplificando la scelta dell’antenna nelle installazioni dual-band.

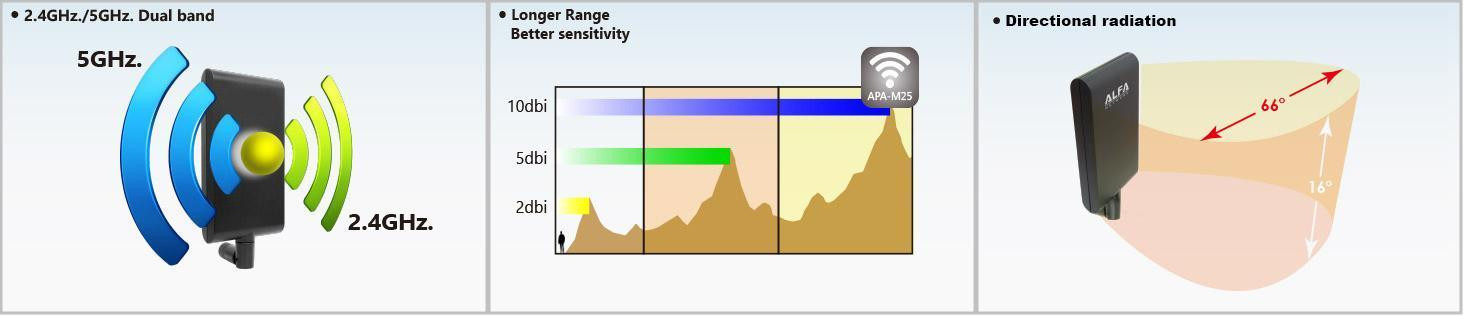

Il guadagno è pari a 8 dBi nella banda a 2,4 GHz e a 10 dBi nella banda a 5 GHz, con un valore dichiarato superiore sulla frequenza più alta. La polarizzazione è lineare verticale, quindi l’orientamento deve essere coerente con quello degli altri dispositivi wireless con polarizzazione verticale. L’ampiezza del fascio è di 16 gradi sul piano verticale e di 66 gradi su quello orizzontale, creando un diagramma relativamente stretto in verticale e più ampio in orizzontale. Questa caratteristica consente di orientare l’antenna verso la zona di copertura prevista, limitando la radiazione in direzioni non necessarie. Il valore massimo di V.S.W.R. pari a 2.0:1 definisce le prestazioni dichiarate di adattamento d’impedenza nelle frequenze supportate.

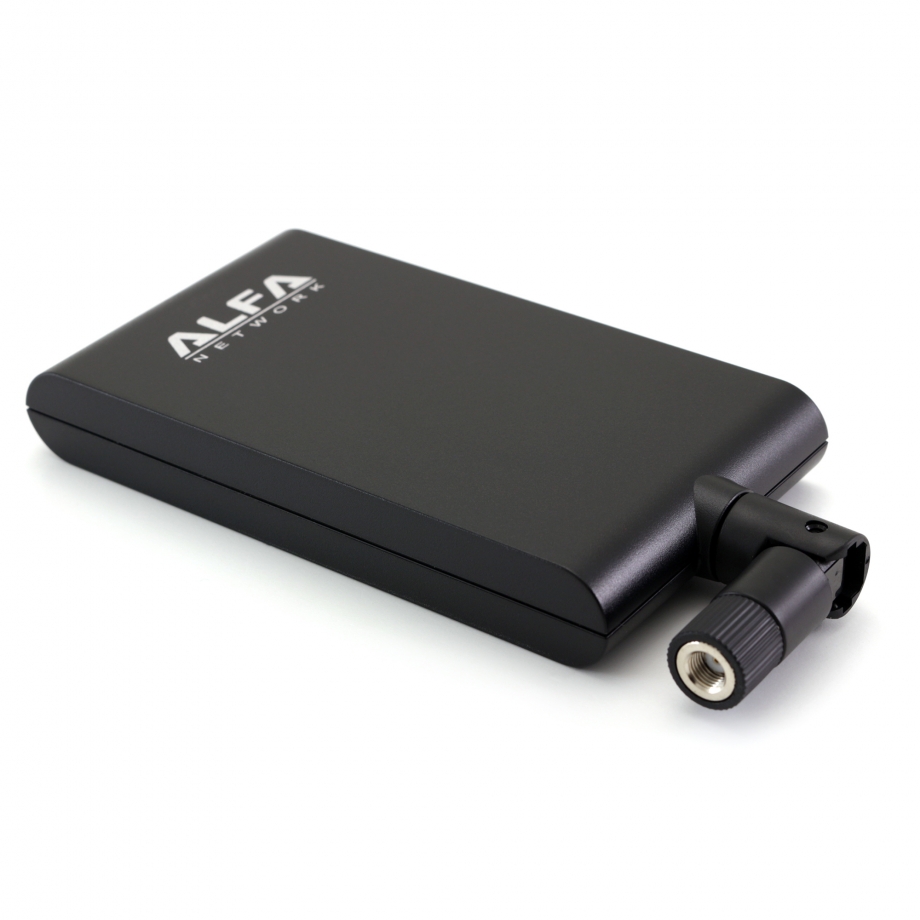

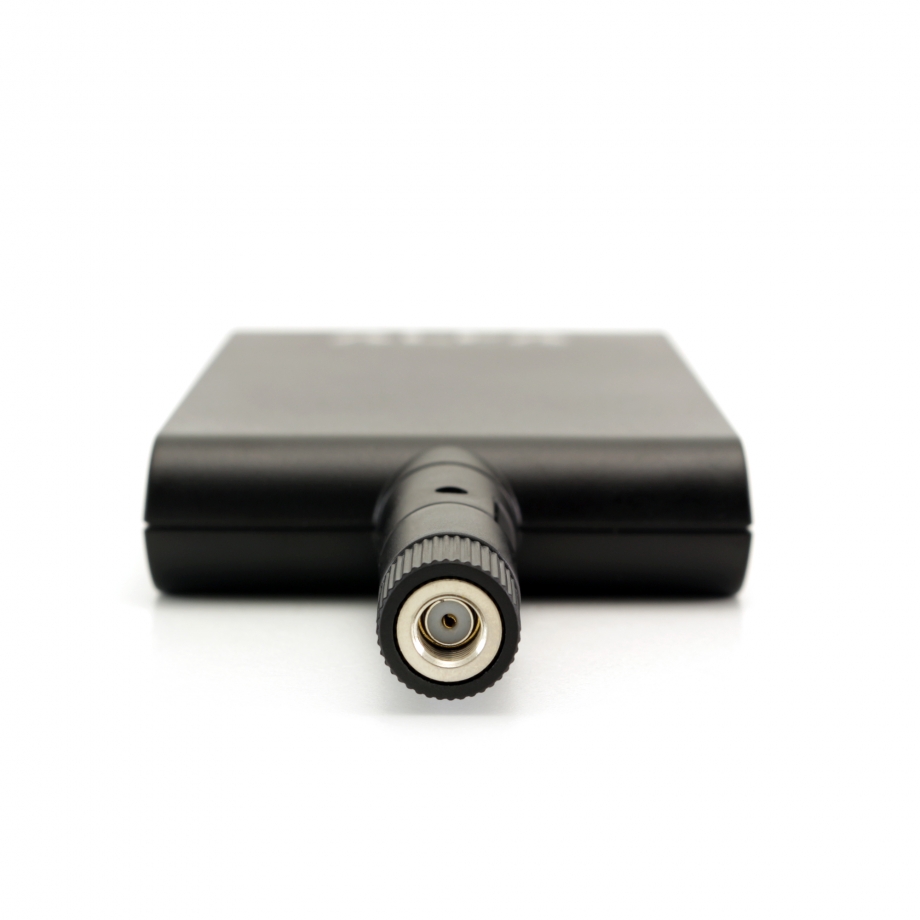

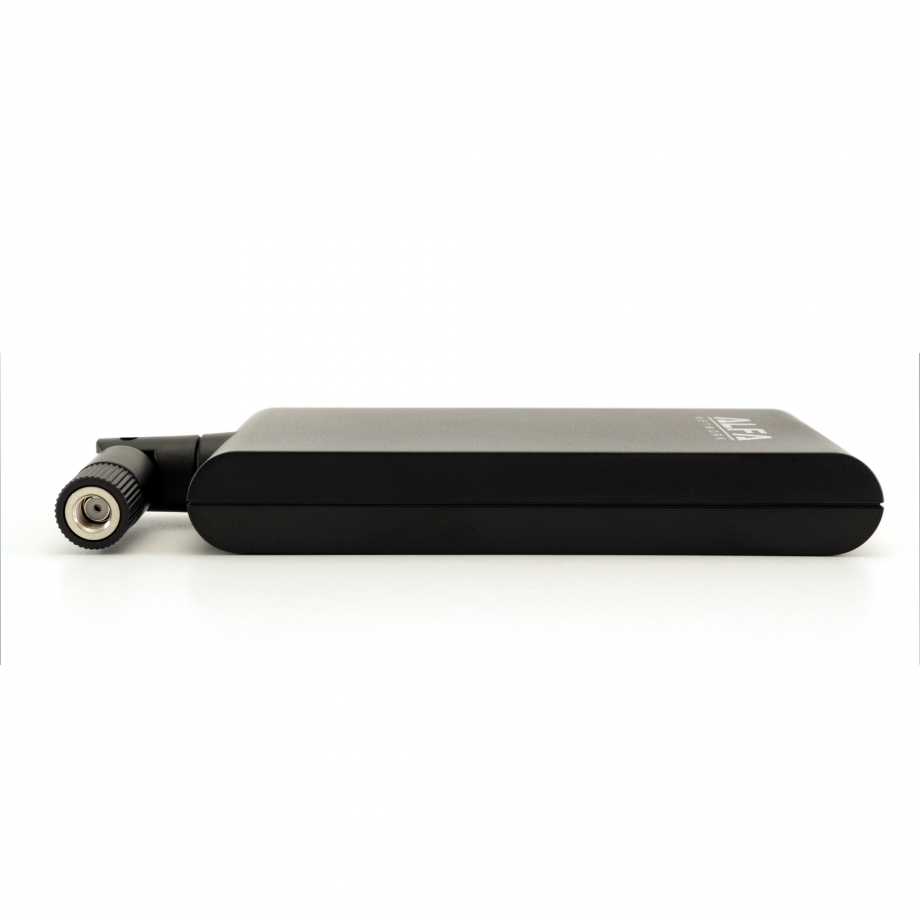

APA-M25 utilizza un connettore RP-SMA Male, che costituisce l’interfaccia RF per il collegamento ad apparati wireless o cablaggi compatibili dotati del connettore corrispondente. Il formato panel misura 167,3 × 66 × 18 mm, fornendo i riferimenti dimensionali necessari per pianificare il posizionamento in un’installazione indoor. La forma rettangolare compatta consente di integrare l’antenna in ambienti in cui lo spazio disponibile deve poter ospitare un pannello alto circa 167 mm e largo 66 mm. Anche lo spessore di 18 mm è un dato utile per valutare lo spazio necessario attorno al corpo dell’antenna e al connettore durante l’installazione.

Le caratteristiche di radiazione dell’antenna sono definite sui piani XY, YZ e ZX per le bande di frequenza supportate, offrendo un’indicazione di come l’energia del segnale viene distribuita attorno al pannello. Per la banda a 2,4 GHz sono riportati diagrammi a 2400, 2450 e 2500 MHz, mentre per la banda a 5 GHz sono considerati diversi punti di frequenza fino a 5875 MHz. Questi diagrammi mostrano come la risposta dell’antenna vari in funzione della direzione e della frequenza, un aspetto rilevante nella scelta dell’orientamento del pannello all’interno dell’installazione. Insieme al tipo di connettore e alle dimensioni dell’involucro, tali caratteristiche forniscono le informazioni principali per pianificare posizionamento fisico, orientamento e collegamento a dispositivi RF compatibili, senza adottare un approccio di installazione omnidirezionale.
