Antenna combinata da esterno 3G/4G LTE, Wi-Fi, GPS e GLONASS IP67

L'antenna combinata JCE058 integra in un unico alloggiamento compatto con montaggio a vite le funzionalità GPS, GSM e WiFi. La sezione GPS opera sulla frequenza di 1575,42 MHz con polarizzazione circolare destrorsa (RHCP) ed è dotata di un amplificatore a basso rumore con guadagno di 28 ± 2 dB, che contribuisce a migliorare il livello del segnale di posizionamento ricevuto prima che venga trasmesso al dispositivo collegato. L'antenna è alimentata in corrente continua da 2,2 a 5 V e assorbe da 5 a 15 mA. La sezione GSM supporta le bande di frequenza 824-960 MHz e 1710-2170 MHz con polarizzazione lineare e guadagno di 2,0 dBi, mentre la sezione WiFi opera nella banda 2400-2483,5 MHz con un guadagno di 3 dBi. L'integrazione di questi tre elementi consente di gestire il posizionamento satellitare, la connettività cellulare e le comunicazioni WiFi a 2,4 GHz tramite un'unica antenna esterna.

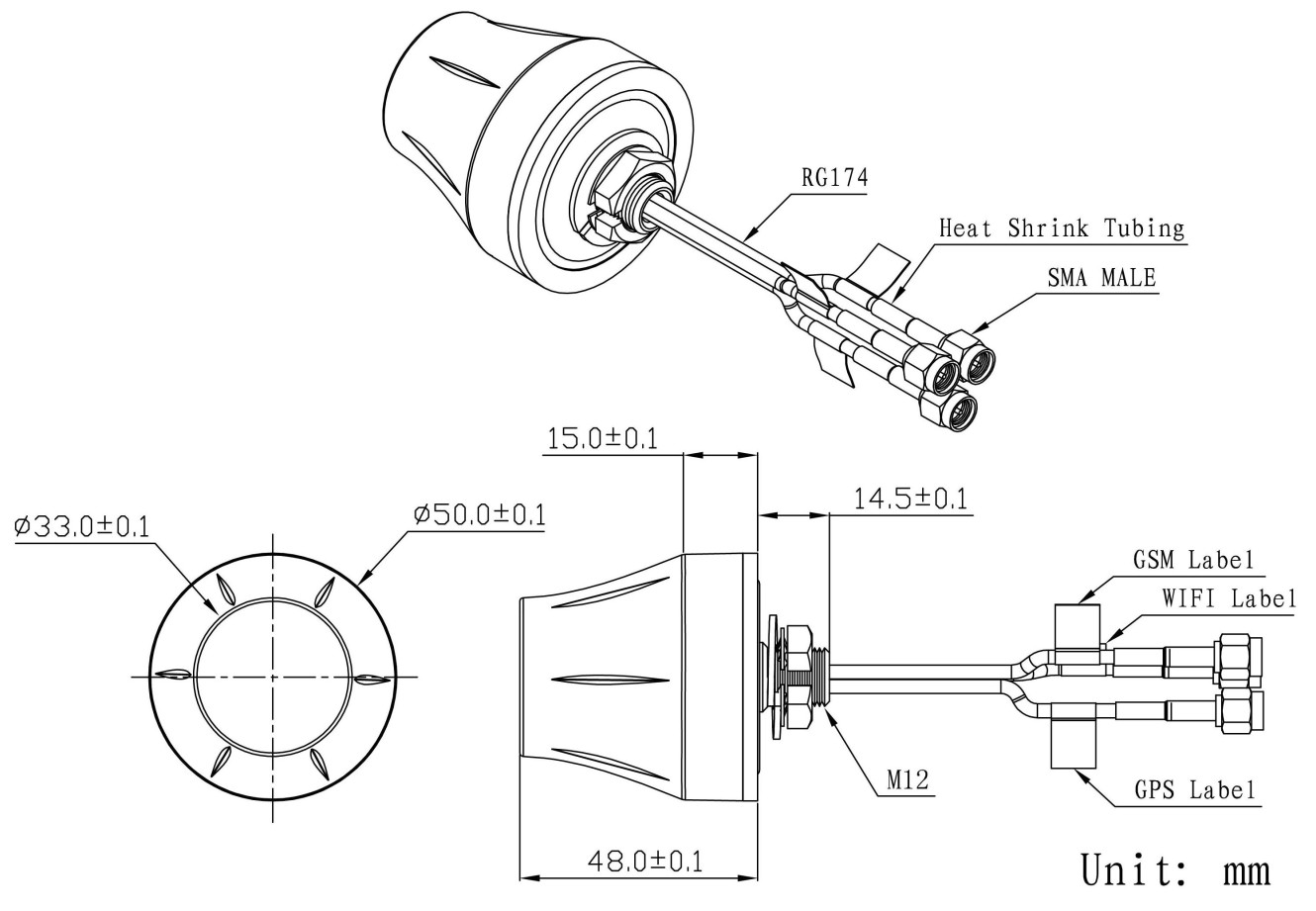

L'antenna è dotata di cavi RG174 lunghi 3 m e di connettori SMA maschio dedicati alle sezioni GPS, GSM e WiFi, semplificando il collegamento ai dispositivi compatibili. L'involucro in ABS è progettato per il montaggio a vite, garantendo un'installazione stabile su pannelli o alloggiamenti di apparecchiature. Con un diametro di circa 50 mm e un'altezza di 48 mm, occupa uno spazio ridotto pur integrando tre elementi radianti in un unico corpo. È progettata per funzionare a temperature comprese tra -40 °C e +85 °C e con un'umidità relativa fino al 95%. Il grado di protezione IP67 si applica al corpo dell'antenna, esclusa l'uscita dei cavi, mentre la resistenza alle vibrazioni dichiarata la rende adatta anche ad applicazioni soggette a sollecitazioni meccaniche. La conformità RoHS conferma il rispetto dei requisiti ambientali indicati.
