Filtro WDM UISP Fiber Coexistence per reti GPON e XGS-PON

Il filtro Ubiquiti Fiber Coexistence WDM, con il codice di fabbricazione UACC-UF-WDM-XGS, è un componente ottico essenziale progettato per l'integrazione nelle reti in fibra ottica che utilizzano la tecnologia WDM (wavelength division multiplexing). Questo dispositivo è stato realizzato appositamente per consentire la coesistenza di servizi diversi all'interno della stessa infrastruttura in fibra, migliorando l'utilità e l'efficienza delle installazioni di rete esistenti.

Compatibilità:

La funzione principale di UACC-UF-WDM-XGS è quella di combinare o separare le diverse lunghezze d'onda della luce che passa attraverso un singolo cavo in fibra ottica. Questo è fondamentale in ambienti in cui vengono distribuiti contemporaneamente servizi GPON (reti ottiche passive Gigabit) e XGS-PON (reti ottiche passive con capacità di 10 Gigabit). Filtrando e indirizzando le lunghezze d'onda specifiche designate per ciascun servizio, il dispositivo garantisce prestazioni ottimali senza interferenze di segnale, massimizzando così la larghezza di banda e l'efficienza della rete.

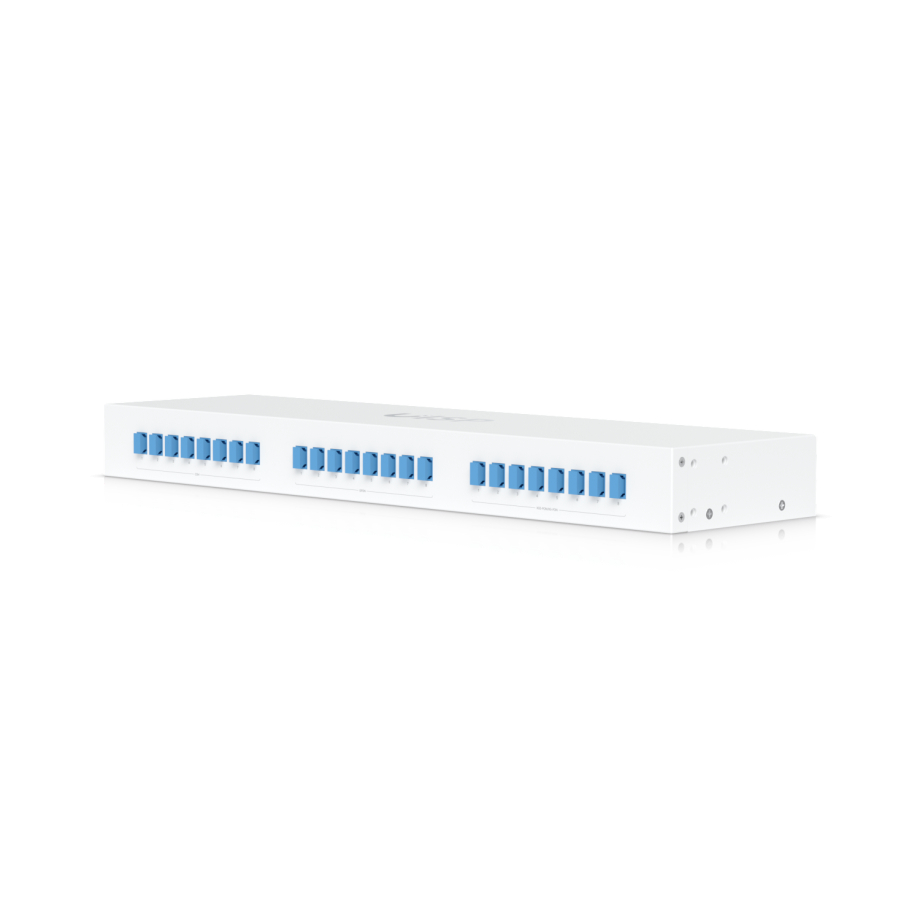

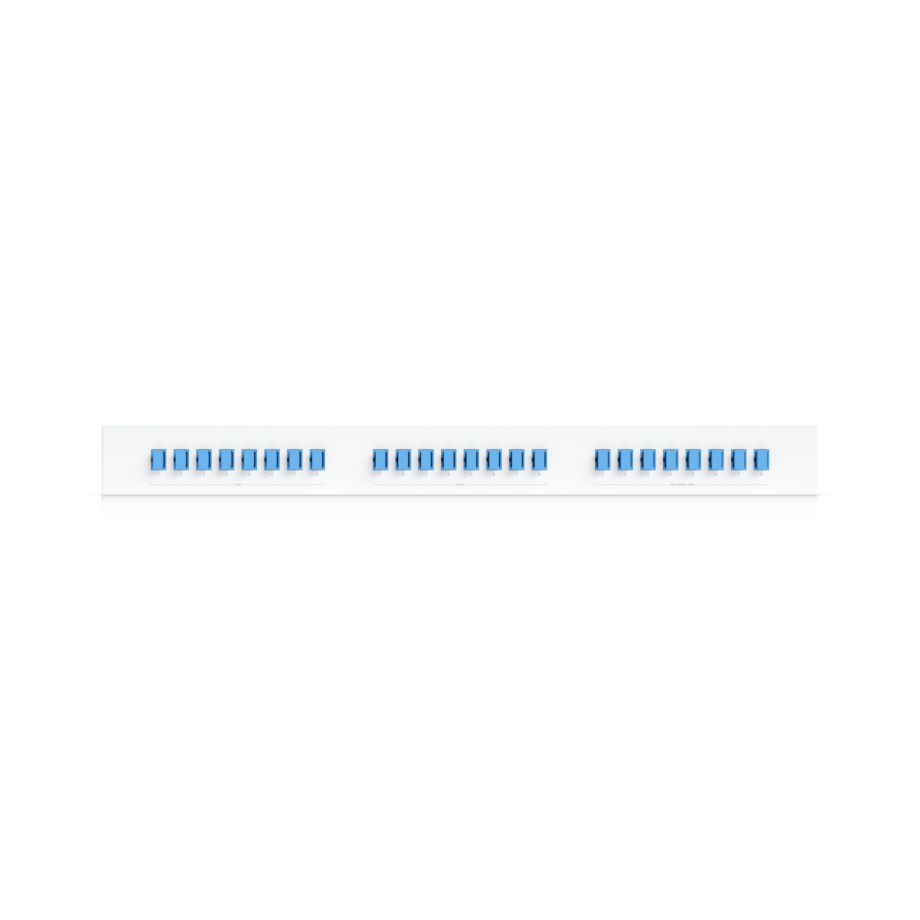

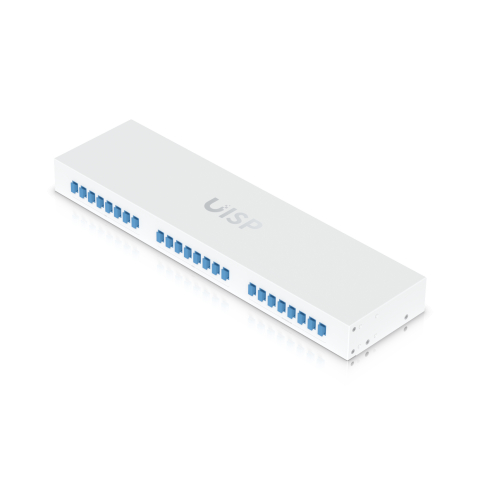

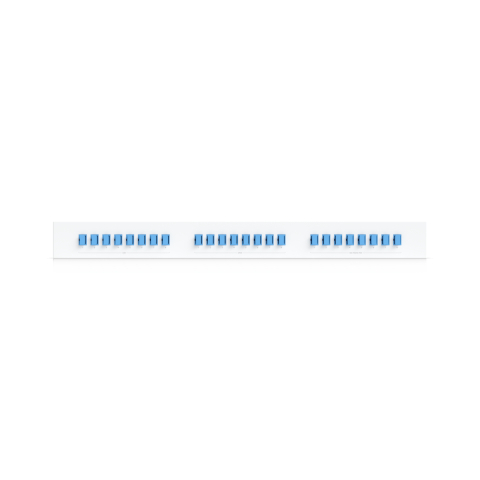

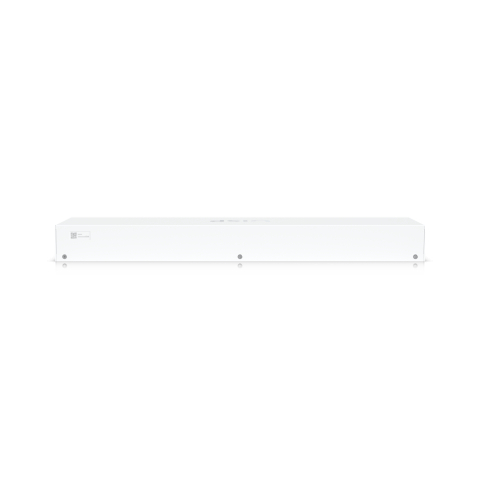

Il filtro è dotato di un totale di 24 connettori SC/UPC, suddivisi equamente tra tre tipi: 8 connettori COM (porta comune), 8 connettori GPON e 8 connettori XGS/XG-PON. Questa configurazione consente una configurazione flessibile delle connessioni e una facile integrazione nelle infrastrutture di rete esistenti. Il dispositivo è alloggiato in un robusto involucro metallico, che ne garantisce la resistenza in varie condizioni ambientali, adatto sia a installazioni interne che esterne. Il suo design compatto consente una facile installazione in diversi ambienti di rete.

Per le transizioni da GPON a porta COM, il dispositivo supporta una gamma di lunghezze d'onda di 1290-1330 nm e 1480-1500 nm con una perdita di inserzione massima di 1 dB e un isolamento minimo di 25 dB, che contribuisce a mantenere l'integrità del segnale e a ridurre le potenziali perdite di trasmissione. Nel contesto delle operazioni da XGS-PON a porta COM, la gamma di lunghezze d'onda supportata è 1260-1280 nm e 1575-1580 nm. Analogamente alla configurazione GPON, presenta una perdita di inserzione massima di 1 dB e un isolamento minimo di 25 dB. Inoltre, vanta una perdita di ritorno minima di 50 dB e una perdita massima dipendente dalla polarizzazione di 0,1 dB, migliorando ulteriormente l'affidabilità e le prestazioni del segnale.

La precisa gestione delle lunghezze d'onda assicura una perdita minima di segnale e massimizza l'uso efficace della capacità della fibra. Il design del dispositivo riduce al minimo la perdita dipendente dalla polarizzazione e garantisce un'elevata perdita di ritorno, elementi fondamentali per mantenere la qualità e l'efficienza della rete ottica.
