Kit di avvio Ubiquiti UniFi Access G3 per ascensore con Elevator Hub, lettore G3, extender PoE e Access Card

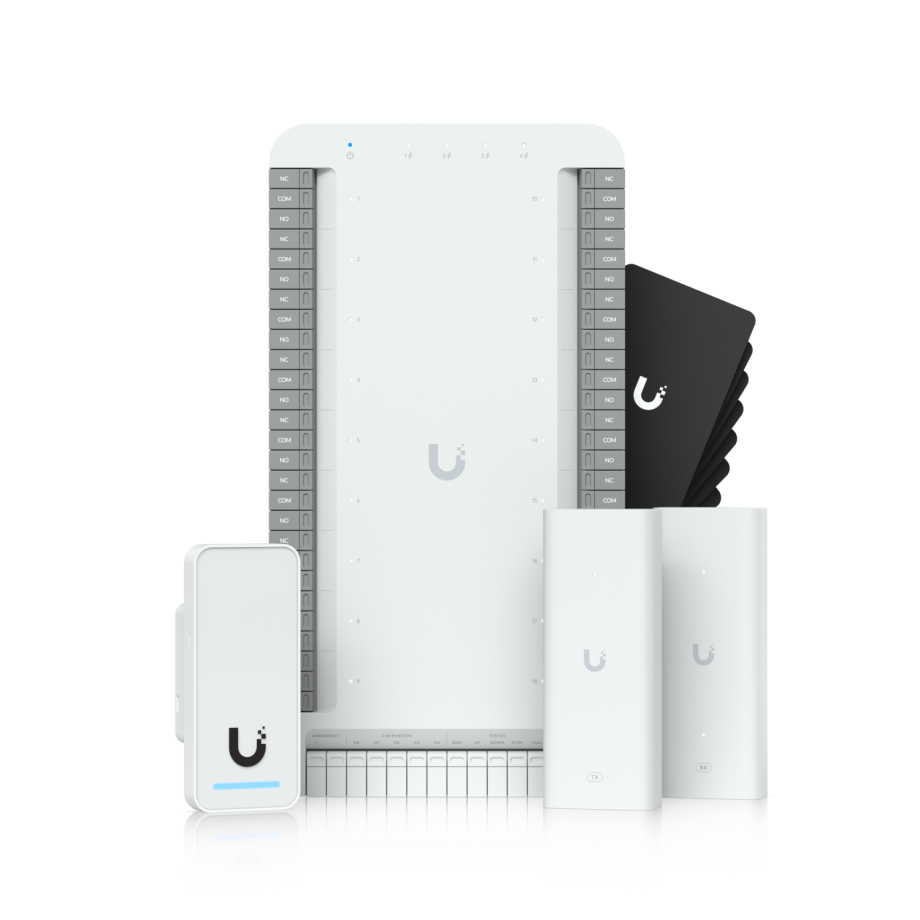

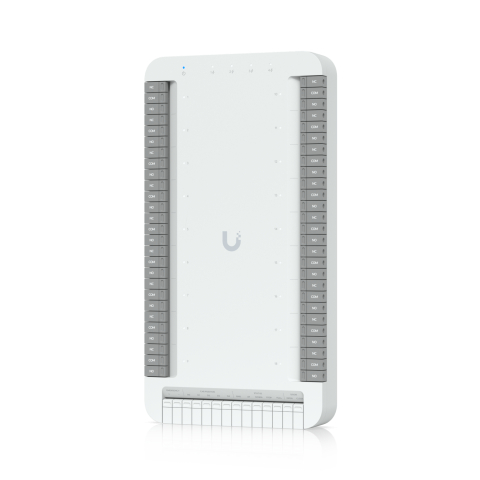

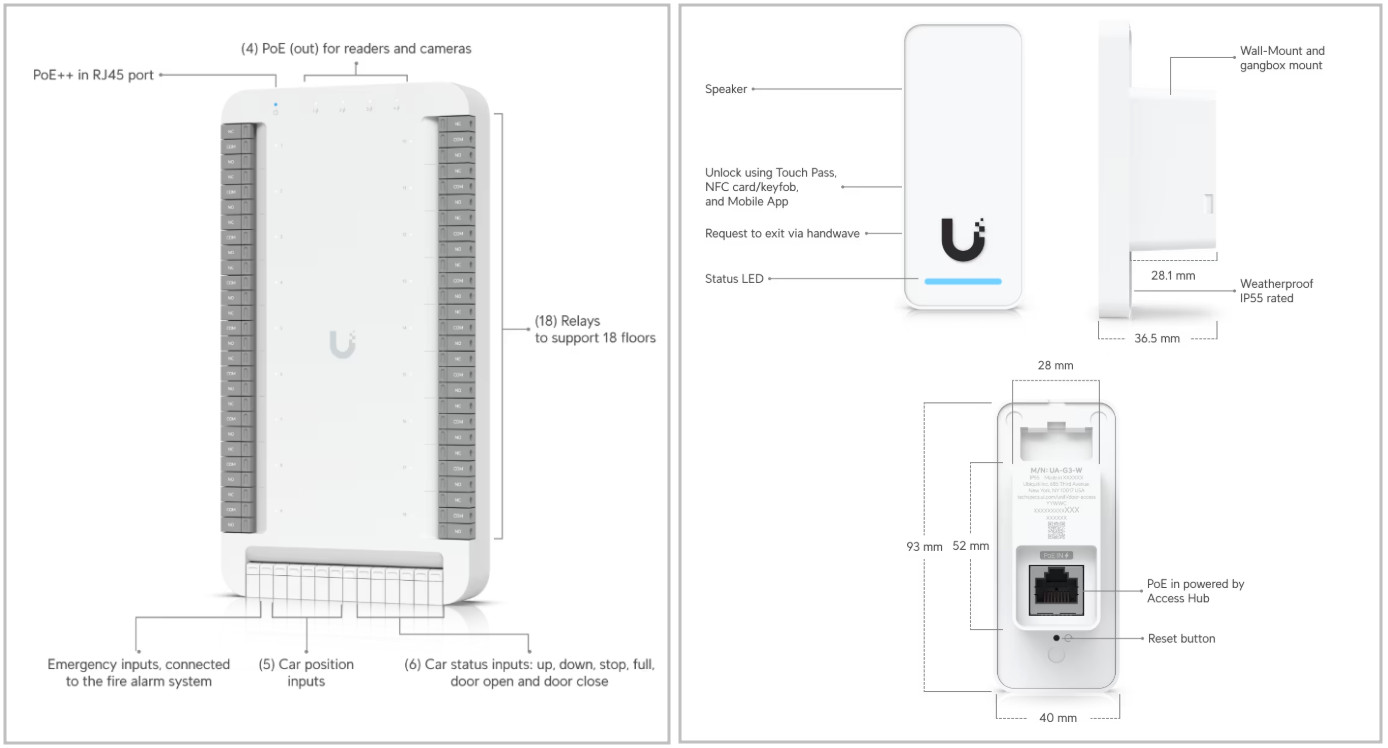

UA-G3-SK-Elevator è un kit UniFi Access per il controllo degli accessi negli ascensori, composto da Elevator Hub, G3 Reader, due 2-wire PoE extenders e dieci Access Cards. L’hub è destinato alla gestione degli accessi su più piani tramite 18 uscite relè e supporta fino a 6.000 utenti. Gli ingressi digitali comprendono emergenza, posizione della cabina, stato della cabina e stato delle porte, consentendo al controller di ricevere informazioni sullo stato dell’ascensore mentre gestisce gli accessi basati su relè. Il kit include inoltre dieci Touch Pass gratuiti con validità di un anno, che aggiungono un’ulteriore modalità di credenziale oltre alle schede di accesso fisiche fornite.

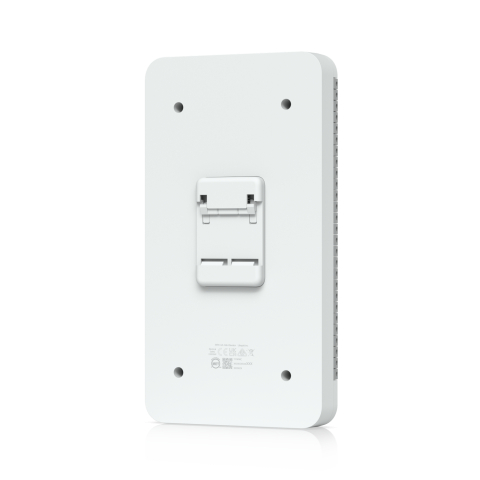

L’Elevator Hub è alimentato tramite PoE++ e dispone di quattro uscite PoE+, ciascuna fino a 30 W, con un limite complessivo di 45 W. Questa architettura rende l’hub l’elemento centrale dell’alimentazione del kit e consente di alimentare direttamente i dispositivi di accesso collegati. Sono disponibili quattro interfacce di rete 10/100/1000 Base-T, oltre a un’interfaccia di gestione 10/100/1000 Base-T separata. La gestione avviene tramite UniFi Access. L’hub è progettato per funzionare a temperature comprese tra -10 e 40 °C e con umidità relativa non condensante dal 5 al 95%, definendo così le condizioni ambientali previste per l’installazione.

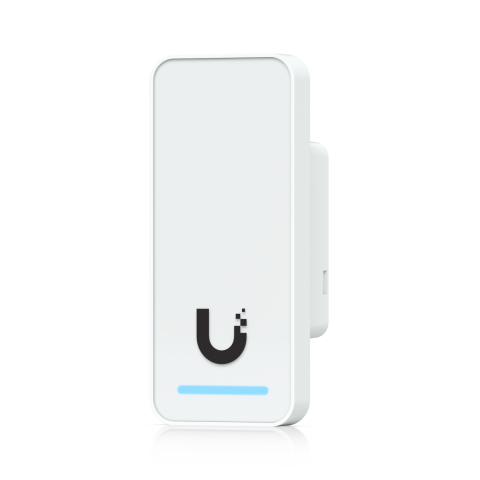

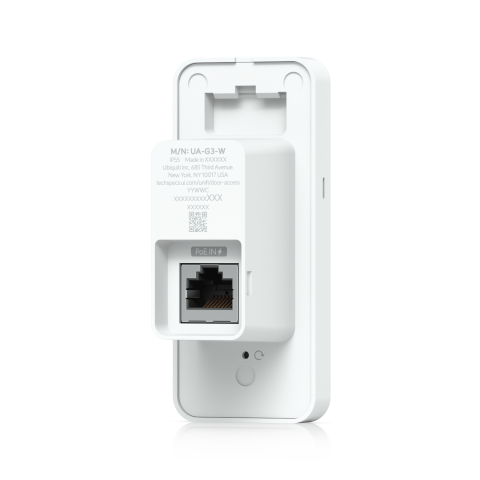

Il G3 Reader costituisce il punto di interazione con l’utente e supporta diversi metodi di autenticazione documentati. Le schede NFC e i keyfob possono essere utilizzati direttamente, mentre Touch Pass, Apple/Google Wallet e Mobile Unlock offrono modalità aggiuntive per presentare le credenziali di accesso. Il lettore supporta anche la funzione Handwave Request to Exit, che utilizza il sensore di prossimità integrato. La connessione di rete avviene tramite una porta RJ45 10/100 MbE, con supporto per BLE 4.1 e NFC, mentre l’alimentazione è fornita tramite PoE a 48 V DC. Il lettore riunisce quindi funzioni di identificazione, connettività di rete e alimentazione in un unico dispositivo destinato all’installazione sia in ambienti interni sia esterni.

Per l’installazione, il G3 Reader può essere montato a incasso a parete o in una gang box; il montaggio in una junction box è disponibile come opzione. Il grado di protezione IP55 corrisponde all’uso documentato in ambienti interni ed esterni, anche quando il punto di installazione non è completamente protetto dalle condizioni ambientali. La comunicazione NFC opera a 13,56 MHz con una distanza di lettura inferiore a 30 mm. Sono supportati ISO/IEC 14443A, 14443B, 15693 e 18092, MIFARE Classic, MIFARE DESFire, Sony FeliCa in modalità ID only, i tipi di tag NFC Forum ed ECP 2.0. Il lettore integra inoltre un altoparlante e LED R/G/B/W per l’interazione locale. Anche la gestione del G3 Reader avviene tramite UniFi Access.

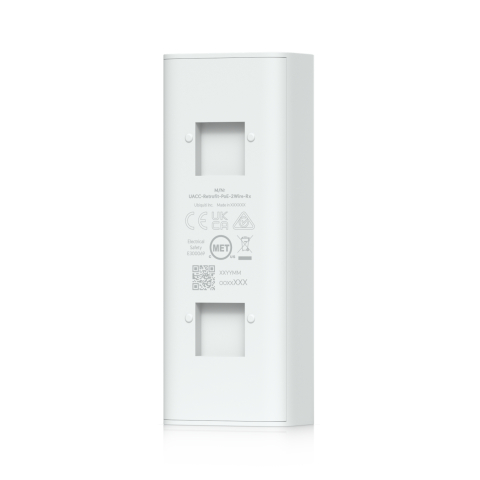

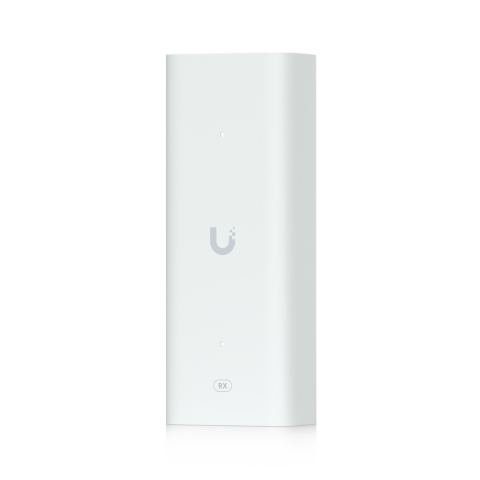

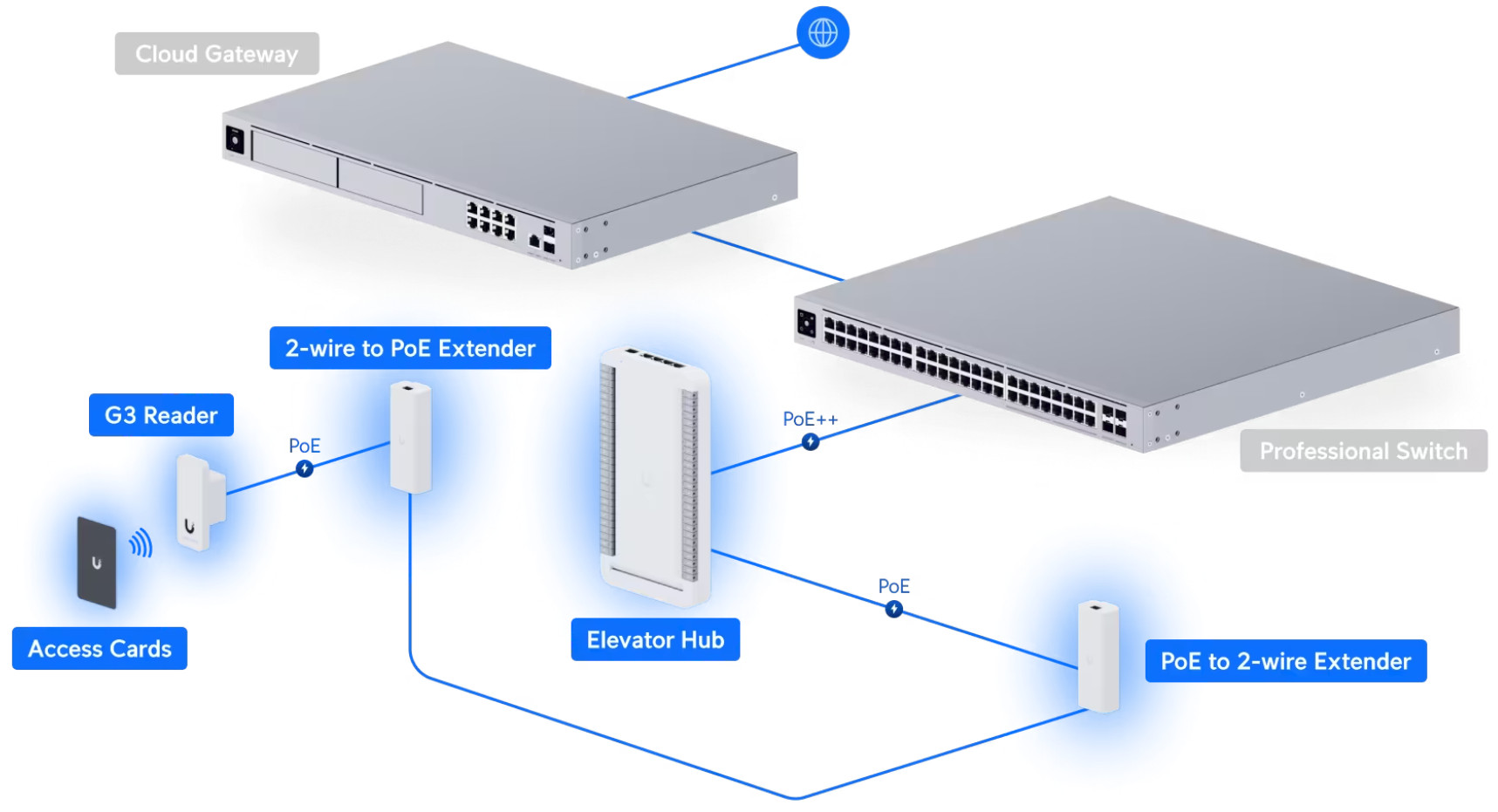

I due 2-wire PoE extenders inclusi collegano i diversi elementi dell’installazione dell’ascensore nei punti in cui dati di rete e alimentazione PoE devono essere trasmessi tramite un collegamento a due fili. La coppia di extender combina 10/100 MbE con HomePlug AV, offrendo così un metodo di connessione documentato diverso da un collegamento esclusivamente Ethernet diretto. Il lato trasmettitore accetta alimentazione PoE++ a 50 V DC con una corrente massima di 1,2 A, mentre il lato ricevitore fornisce un’uscita PoE+ a 48 V DC e 0,72 A. Gli extender svolgono quindi un ruolo attivo nel percorso di alimentazione e dati del kit, trasportando la connettività tra i punti previsti dell’installazione.

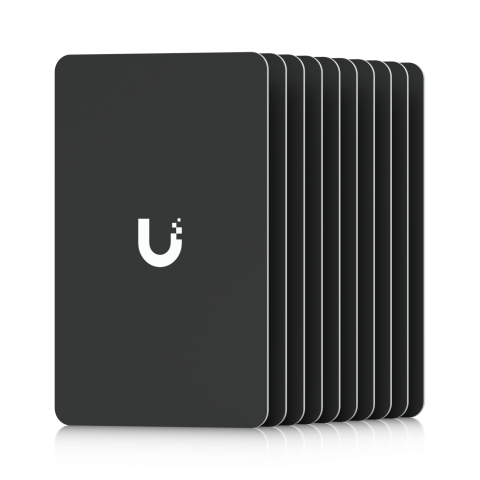

Il kit comprende inoltre dieci Access Cards per l’accesso tramite credenziali fisiche. Le schede utilizzano il formato ISO 7810 ID-1 e operano in NFC a 13,56 MHz. Le tecnologie NFC supportate includono ISO/IEC 14443 Type A e MIFARE DESFire; le schede utilizzano inoltre il protocollo di sicurezza proprietario UniFi Access. Extender e Access Cards svolgono quindi due funzioni di supporto distinte all’interno del sistema: gli extender trasportano rete e alimentazione tra i punti dell’installazione, mentre le schede fungono da credenziali NFC fisiche per gli utenti. Il kit comprende quindi sia l’hardware di connessione necessario per il percorso di accesso alimentato, sia un set di credenziali fisiche utilizzabili con le funzioni di accesso documentate del lettore.
