Injector PoE passivo Alfa APOE01 | Adattatore Ethernet 48V per MikroTik

L’APOE01 è un iniettore PoE passivo che combina alimentazione e dati Ethernet attraverso connettori RJ45 di ingresso e uscita. Il segnale dati in ingresso attraversa l’iniettore, mentre sul lato di uscita viene aggiunta l’alimentazione secondo l’assegnazione dei pin prevista. Le coppie di trasmissione e ricezione restano sui pin 1, 2, 3 e 6, mentre in uscita i pin 4 e 5 portano +48 V e i pin 7 e 8 sono collegati a massa. Poiché ingresso e uscita condividono una massa comune, la configurazione dei collegamenti elettrici rimane coerente nell’intero dispositivo. L’assegnazione dei pin è quindi un elemento importante da considerare quando si collega l’iniettore ad apparecchiature che utilizzano lo stesso schema di connessione PoE passivo.

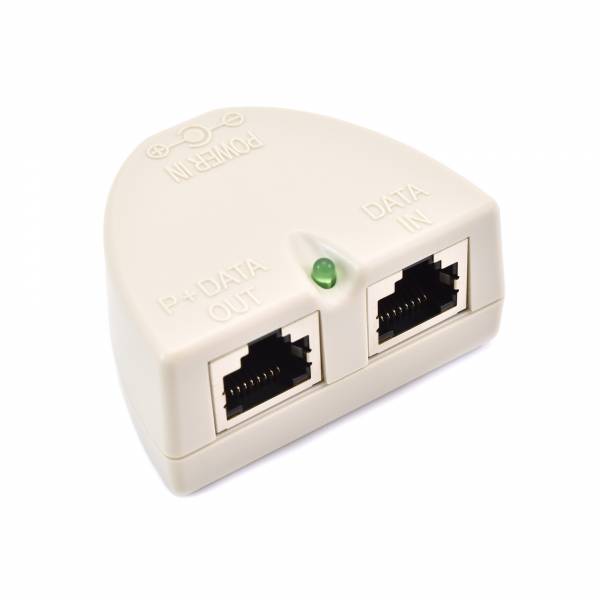

L’iniettore dispone di connettori RJ45 separati per ingresso e uscita, quindi la connessione di rete attraversa l’unità mentre l’alimentazione viene aggiunta sul connettore di uscita. Sul lato di ingresso i pin 4 e 5 non sono collegati, mentre i corrispondenti pin di uscita portano +48 V; i pin 7 e 8 sono collegati a massa su entrambi i lati. Questa configurazione mantiene distinti i conduttori destinati all’alimentazione dalle coppie dati e mostra come le due funzioni vengano riunite in un’unica connessione Ethernet. Per la pianificazione dell’impiego, l’APOE01 è specificato per funzionare da -30 a 60 °C e per essere immagazzinato da -40 a 70 °C. Questi intervalli definiscono i limiti ambientali indicati per il funzionamento e lo stoccaggio.
