Antenna pannello outdoor 4G 5G MIMO LTE 14 dBi 700–800 MHz

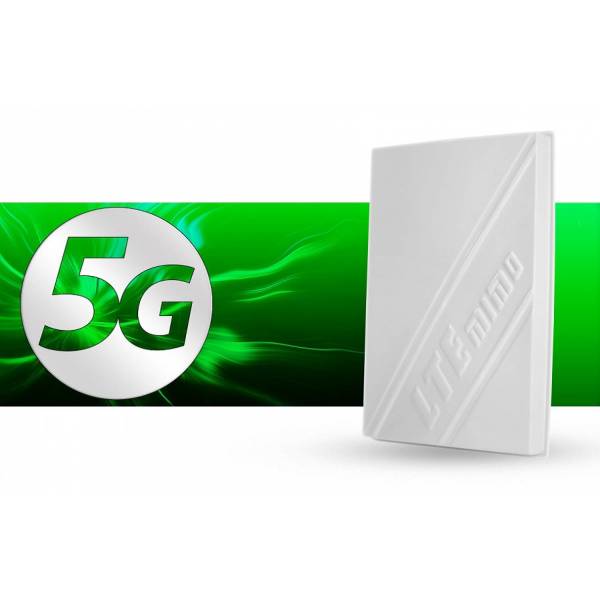

La 5G-LTE-700-8 è un’antenna direzionale a pannello per installazioni esterne, compatibile con reti 3G UMTS, 4G LTE e 5G NR nelle bande basse. È progettata per migliorare la ricezione del segnale mobile nell’intervallo di frequenze 700-950 MHz ed è indicata per installazioni in cui un dispositivo cellulare compatibile necessita di una connessione mirata verso una sorgente di segnale debole o distante. La struttura direzionale concentra la trasmissione e la ricezione in un’area specifica, anziché distribuire la copertura uniformemente in tutte le direzioni. L’antenna può quindi essere orientata verso la stazione radio desiderata e integrata in un’installazione cellulare fissa per esterni. Il campo di frequenza supportato è dedicato alle bande cellulari più basse e non rende l’antenna adatta a tutte le frequenze mobili disponibili.

La configurazione 2x2 MIMO utilizza due percorsi di segnale separati tramite due connettori N-femmina. Collegata a un dispositivo compatibile, consente la ricezione e la trasmissione simultanee sulle reti mobili supportate ed è pensata per garantire comunicazioni dati stabili. Il guadagno di 14 dBi contribuisce a rafforzare il segnale nell’intervallo operativo, mentre l’ampiezza del fascio di 30° sul piano orizzontale e 25° su quello verticale definisce l’area entro cui l’antenna deve essere orientata. Il VSWR inferiore a 1,7 e l’impedenza di 50 Ohm ne facilitano l’integrazione con apparecchiature RF compatibili, fornendo parametri elettrici chiari per la scelta dei dispositivi e dei cavi di collegamento. Queste caratteristiche rendono il corretto puntamento e la compatibilità dei connettori elementi essenziali per ottenere le prestazioni previste in un’installazione fissa.

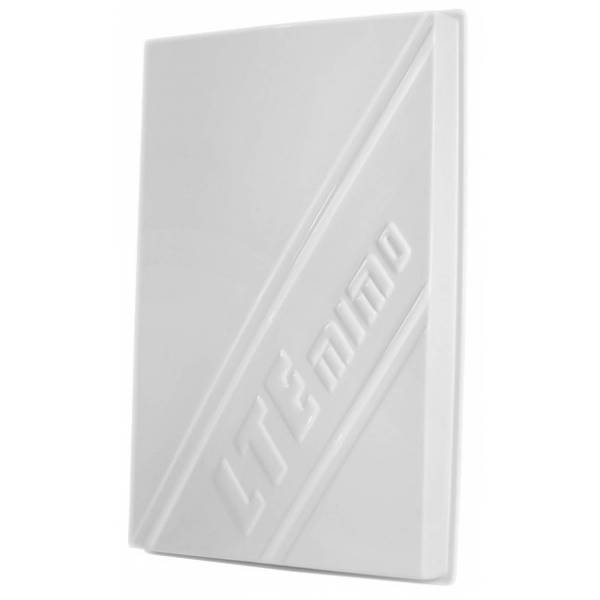

L’antenna è progettata per un’installazione permanente all’esterno su palo o mast. Il formato a pannello da 470 x 300 x 150 mm offre un’ampia superficie direzionale, mantenendo dimensioni adatte al montaggio in posizione sopraelevata. Il corretto orientamento è importante, poiché l’ampiezza del fascio richiede che il pannello venga puntato verso la sorgente di segnale desiderata. Una volta allineata, la struttura di montaggio su palo consente di mantenere l’antenna stabile nella posizione impostata. Il peso di 1,6 kg deve essere considerato nella scelta del supporto e del punto di installazione. Questi dati fisici sono utili durante la preparazione del sito, poiché incidono sullo spazio necessario, sull’altezza di montaggio e sul carico che la struttura di supporto deve sostenere in sicurezza.

L’antenna è progettata per funzionare a temperature comprese tra -30 e +75 °C, risultando adatta a un’ampia varietà di condizioni climatiche esterne. Supporta inoltre una velocità massima del vento di 200 km/h, un parametro rilevante per installazioni esposte su tetti, torri o aree aperte, dove il carico del vento può influire sulla scelta del supporto. Queste caratteristiche ambientali consentono di valutare in anticipo l’idoneità del luogo e della struttura prima dell’installazione. L’identificazione del prodotto è affidata al codice 5G-LTE-700-8 e all’EAN 0708747437607, facilitando la selezione, l’ordine e la gestione a magazzino dell’antenna all’interno di un sistema cellulare compatibile. La combinazione di dimensioni, peso, intervallo di temperatura e resistenza al vento fornisce informazioni pratiche per pianificare correttamente il posizionamento.
