Antenna esterna 4G LTE ALFA Network 5 dBi IP67 connettore N Female

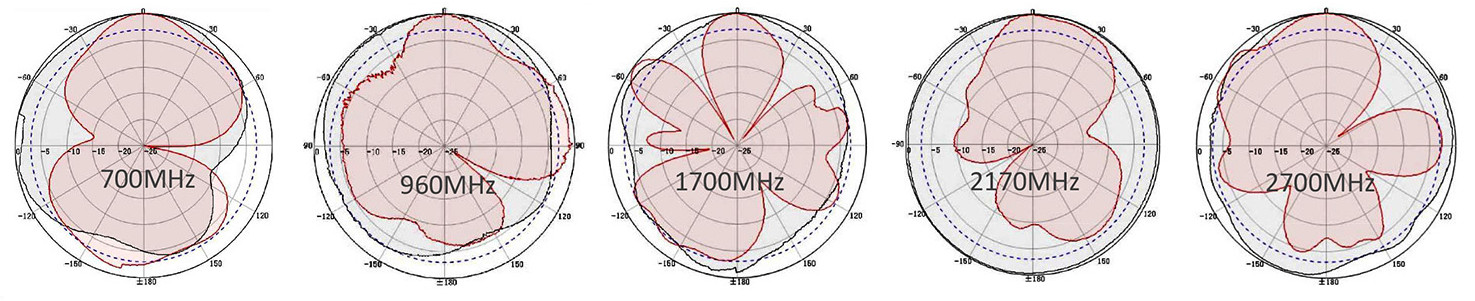

La AOA-4G-5F è un’antenna omnidirezionale per installazioni outdoor, operativa nelle gamme di frequenza 698–960 MHz e 1710–2700 MHz, con un guadagno dichiarato di 4 / 5 dBi. Il diagramma di radiazione omnidirezionale offre una copertura orizzontale di 360°, mentre l’ampiezza del fascio verticale di 35° definisce la distribuzione del segnale sul piano verticale. L’antenna utilizza polarizzazione verticale e presenta un VSWR inferiore a 1,5 con impedenza di 50 ohm, valori che ne definiscono le principali caratteristiche RF per l’impiego con apparecchiature compatibili. La potenza massima in ingresso è pari a 100 W e costituisce il limite operativo previsto per i sistemi RF collegati. Nel loro insieme, queste caratteristiche elettriche e di radiazione descrivono il funzionamento dell’antenna nelle gamme di frequenza indicate, senza richiedere un preciso orientamento direzionale verso uno specifico azimut.

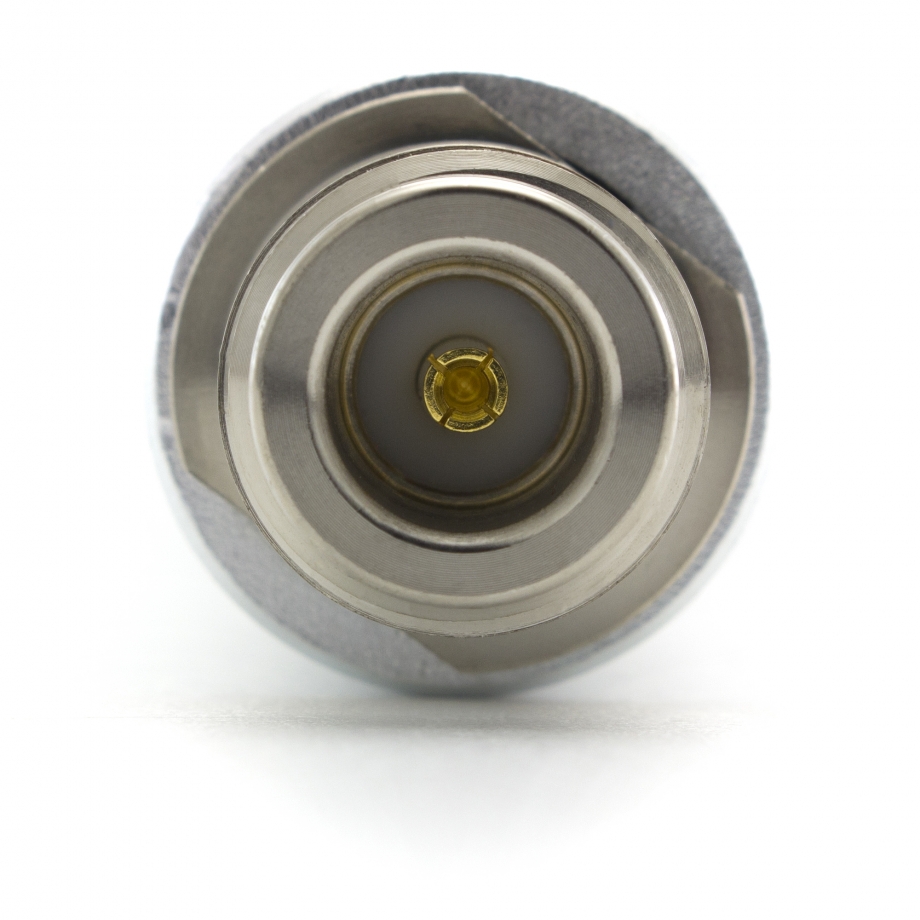

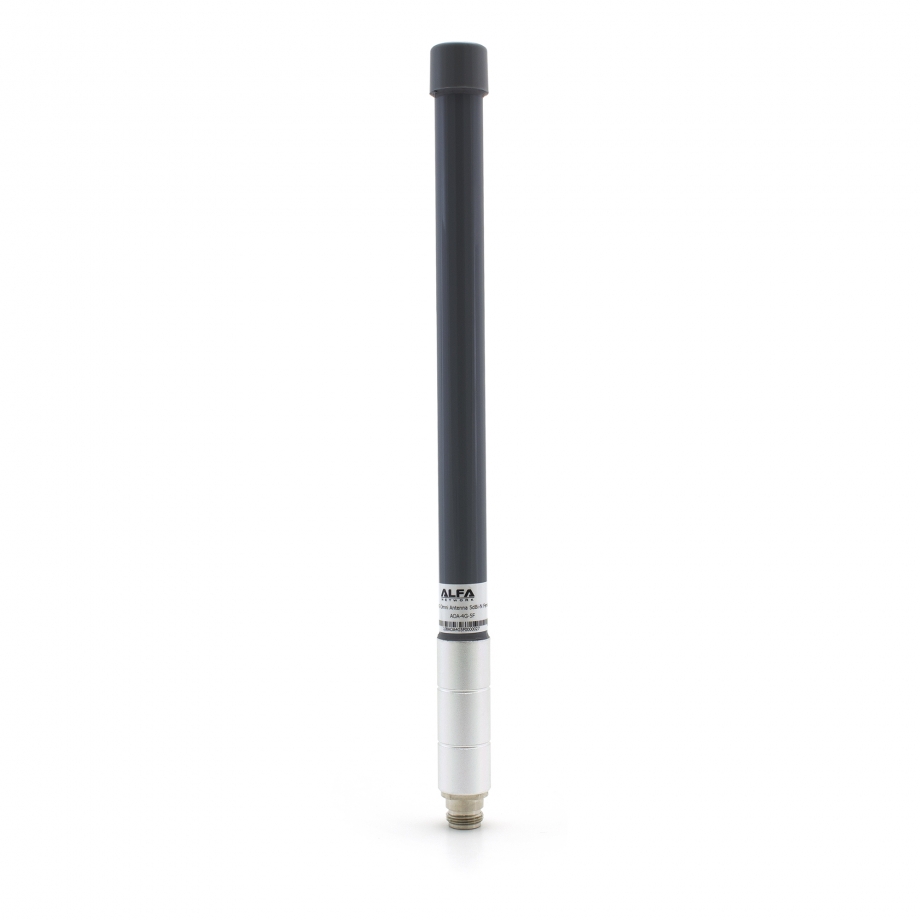

L’antenna è dotata di connettore N Female e utilizza un corpo in fibra di vetro in una configurazione destinata al montaggio su palo. È compatibile con pali di diametro compreso tra 30 e 50 mm, definendo in modo chiaro i requisiti meccanici per l’installazione. Il sottile involucro cilindrico misura circa 20 mm di diametro e 320 mm di lunghezza, con un peso dichiarato di 250 g. La velocità del vento nominale è di 60 m/s, mentre l’intervallo di temperatura operativa indicato è da −40 a 70. Queste caratteristiche meccaniche e ambientali definiscono le condizioni da considerare nella scelta della posizione e nella pianificazione dell’installazione. Le dimensioni compatte, il montaggio su palo e l’interfaccia N Female integrata rendono inoltre semplici da valutare i requisiti fisici di collegamento e posizionamento prima dell’impiego con apparecchiature RF compatibili.
