Antenna Dome 4G 12 dBi 800-2600 MHz | Antenna LTE omnidirezionale da esterno

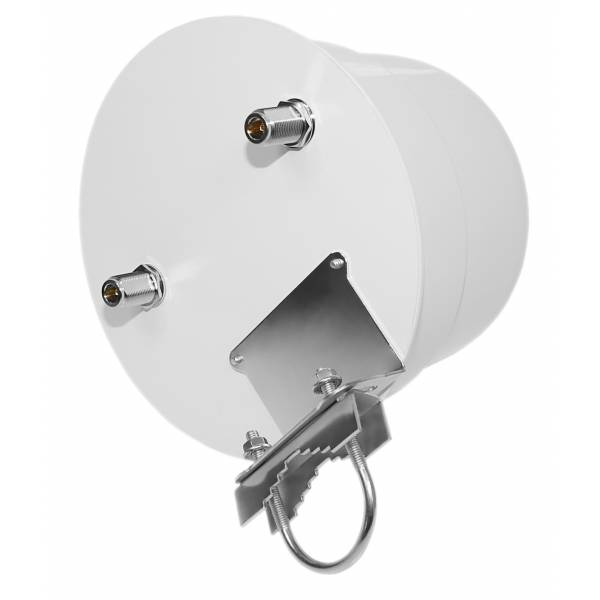

La D12-8-26-NF2 è un’antenna a cupola per installazioni outdoor fisse in reti 3G UMTS e 4G LTE che richiedono antenne cellulari esterne. La struttura a cupola offre una copertura orizzontale a 360°, consentendo di utilizzare l’antenna con apparecchiature compatibili senza doverla orientare in una direzione specifica rispetto al sito di installazione. L’ampiezza del fascio verticale di 20° concentra la copertura entro un intervallo di elevazione definito, una caratteristica utile quando l’antenna è installata in posizione sopraelevata rispetto all’apparecchiatura collegata o all’area circostante. Due connettori RF N-female forniscono collegamenti separati per dispositivi cellulari compatibili, rendendo l’antenna adatta ai sistemi che utilizzano due connessioni per antenne esterne. Questa configurazione ne facilita l’integrazione nelle installazioni fisse per comunicazioni cellulari.

L’antenna opera in due intervalli di frequenza, con un guadagno specifico per ciascuno: 10 dBi da 698 a 960 MHz e 12 dBi da 1800 a 2600 MHz. Ciò consente di utilizzare la stessa antenna con apparecchiature cellulari compatibili che operano nelle bande di frequenza basse e alte coperte. Un VSWR inferiore a 1,8 e un’impedenza di 50 Ohm definiscono i parametri RF necessari per l’integrazione con cavi e dispositivi compatibili, mentre la potenza massima in ingresso di 50 W stabilisce il limite supportato dal sistema d’antenna. Questi valori aiutano l’installatore a verificare la compatibilità prima della messa in opera e ad assicurarsi che apparecchiature, cavi e connettori siano conformi alle condizioni operative previste per l’antenna.

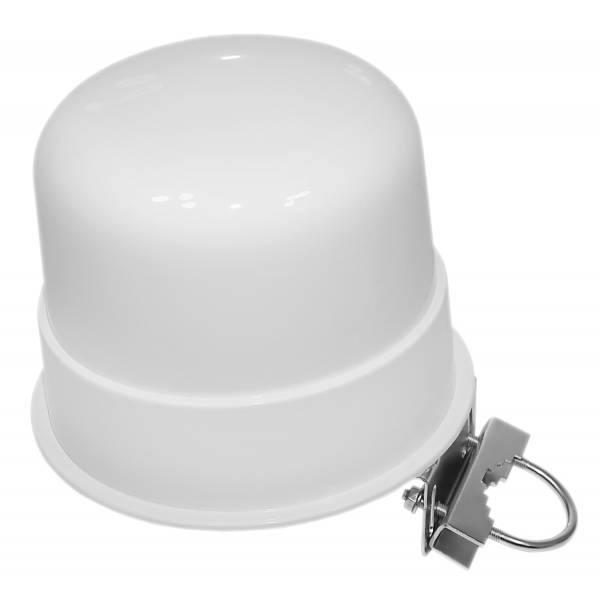

La D12-8-26-NF2 è progettata per l’installazione outdoor su palo. L’involucro bianco a cupola misura 200 mm di diametro e 210 mm di altezza, offrendo un formato verticale compatto per il montaggio fisso su strutture esterne idonee. Con un peso di 0,4 kg, l’unità può essere integrata in un sistema di fissaggio adeguato senza aggiungere un carico eccessivo. Il montaggio su palo consente di mantenere l’antenna in posizione sopraelevata e definisce una modalità di installazione chiara per applicazioni permanenti. Queste caratteristiche fisiche permettono di valutare in anticipo lo spazio necessario, la capacità della struttura di supporto e il corretto posizionamento prima di fissare l’antenna nel punto prescelto. Agevolano inoltre la pianificazione dell’accesso necessario per le operazioni di montaggio.

L’antenna è progettata per funzionare a temperature comprese tra -30 e +75 °C, risultando adatta a un’ampia varietà di condizioni climatiche esterne. Supporta inoltre una velocità massima del vento di 200 km/h, un parametro importante nei siti esposti, dove la struttura di montaggio deve mantenere l’antenna saldamente in posizione. Questi limiti ambientali aiutano a valutare l’idoneità del luogo scelto e dei relativi supporti prima dell’installazione. Il prodotto è identificato dal codice D12-8-26-NF2 e dall’EAN 0708747432886, facilitando la verifica del modello durante l’acquisto, l’installazione e la gestione del magazzino. Nel complesso, il tipo di montaggio, le dimensioni, il peso, l’intervallo di temperatura e la resistenza al vento forniscono le informazioni pratiche necessarie per pianificare un’installazione outdoor stabile.
